DE M E S SE N MO NTE RE N

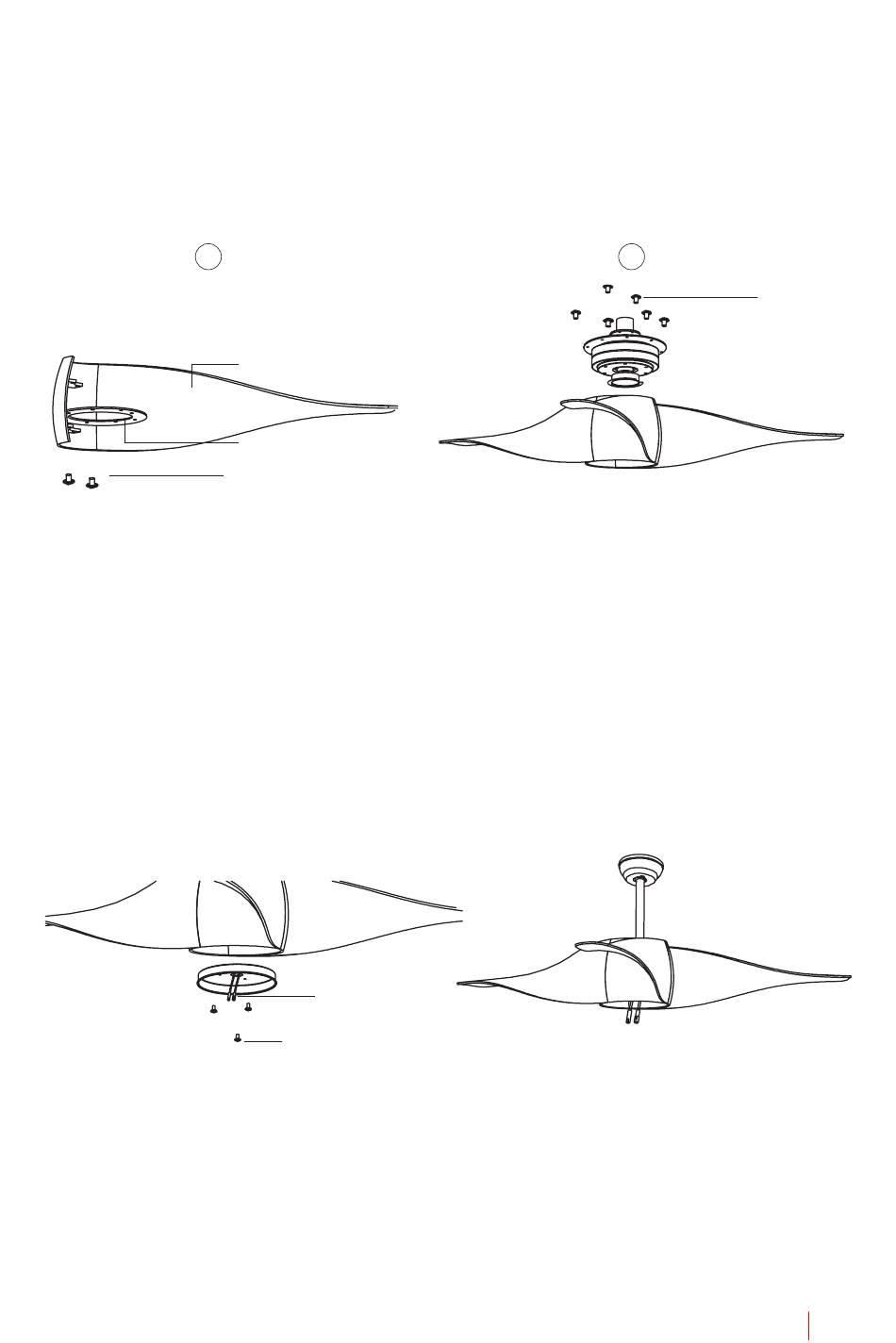

• Lijn de gaten in de ventilatorbladhouder uit met de gaten in de ventilatorbladen en het mo-
torhuis en schroef ze op hun plaats, maar draai ze pas vast als ze allemaal op hun plaats
zitten en zijn vastgeschroefd.
tip: Om tijd te besparen, kunt u de ringen op elke schroef plaatsen voordat u de messen
installeert.
1
• Vergrendel het ventilatorblad met schroeven aan de ijzeren plaat A. Vergrendel het pas
stevig als er drie messen zijn bevestigd.
• Bevestig de ijzeren plaat B aan de motor met schroeven. Sluit het niet stevig totdat alle
ijzeren platen B zijn bevestigd.
• Installeer de messen op de motor en ga naar de volgende stap.
H E T CONNECTI ONS -PANE E L M ONTE RE N
Haak de aansluitplaat aan de onderkant van de ventilator door de schroefkoppen in de
daarvoor bestemde gaten te steken. Draai de schroeven in en zet ze vast.
Zwaard
Ijzeren plaat
Schroef
Patchpaneel
Aansluitpaneel
schroef
2
Schroef
NE DE RL ANDS
