MO NTAG E DE S L AM E S

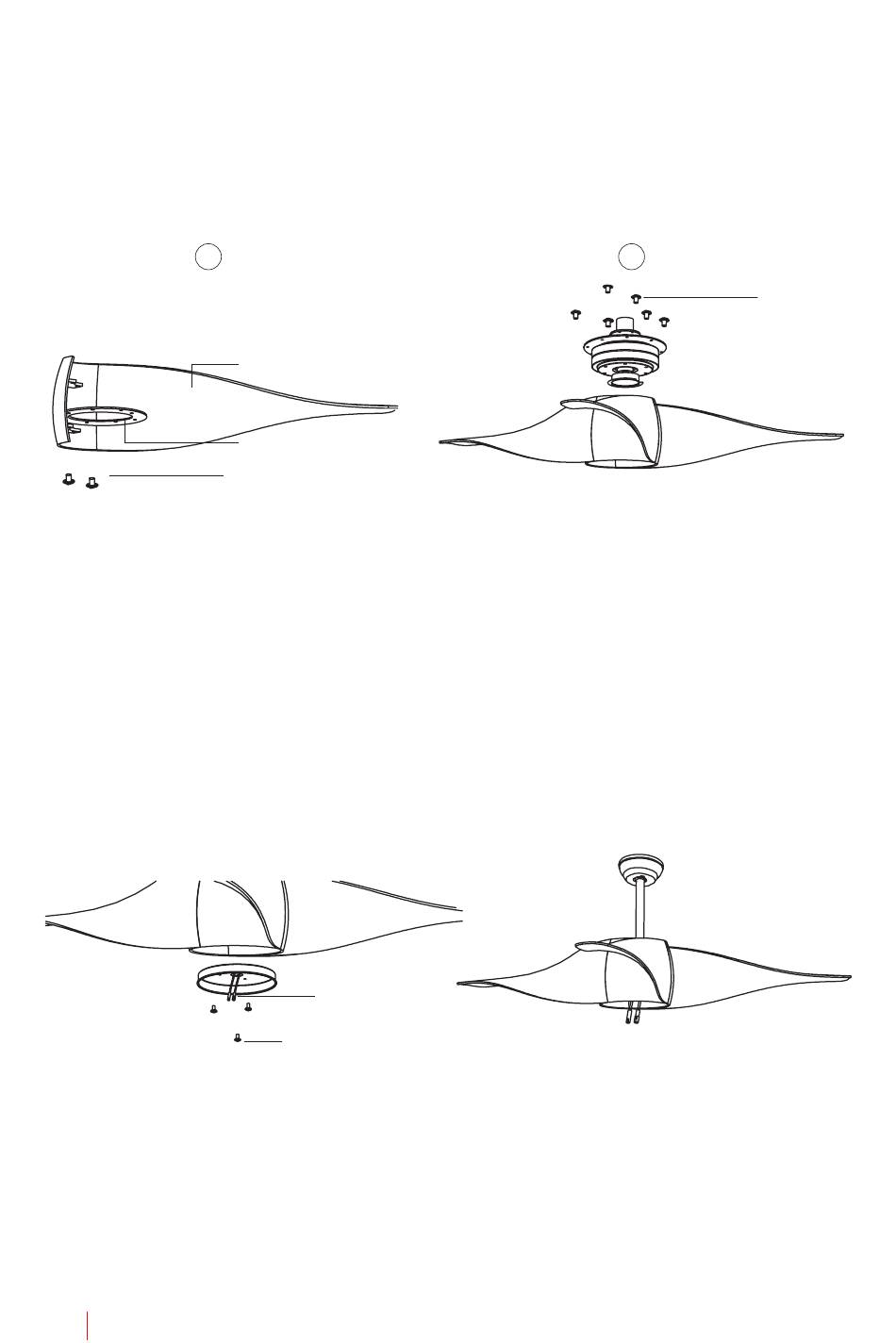

• Alignez les trous du support des pales du ventilateur avec les trous des pales du ventilateur
et du corps du moteur et vissez-les en place, mais ne serrez pas tant qu'ils ne sont pas tous
en place et vissés.
Conseil: Pour gagner du temps, vous pouvez mettre les rondelles sur chaque vis avant d'ins-
taller les lames.
1
• Verrouillez la pale du ventilateur à la plaque de fer A avec des vis. Ne le verrouillez pas
fermement tant que trois lames n'ont pas été fixées.
• Fixez la plaque de fer B au moteur avec des vis. Ne le verrouillez pas fermement tant que
toutes les plaques de fer B ne sont pas fixées.
• Installez les pales sur le moteur et passez à l'étape suivante.
AS SE M B L AG E DU PANNEAU CO NNECTI ONS
Accrochez la plaque de connexion au bas du ventilateur en insérant les têtes de vis dans les
trous désignés. Vissez les vis puis fixez.
32 F R ANÇAI S
Lame
Feuille de fer
Vis
Panneau de
raccordement
Vis du panneau de
connexion
2
Vis
