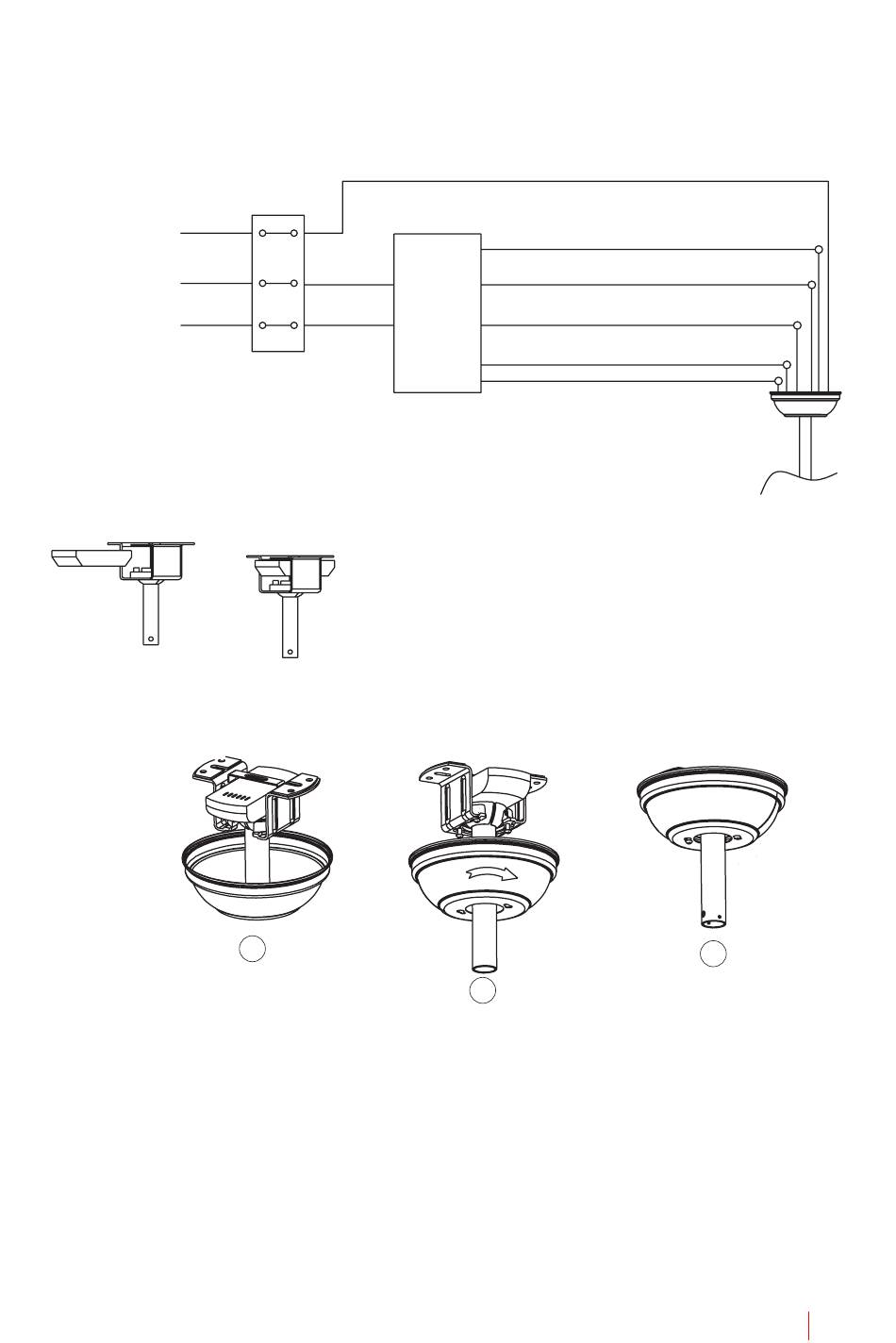

CO NE X IÓ N DE CONTRO L RE M O TO
Realice la conexión entre los cables del receptor y los cables del motor del ventilador si-
guiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
L
N
CO LOCACIÓ N DE L RECE PTO R DE CONTROL RE MO TO
M O NTA J E DE L FLORÓ N
• Levante el florón hasta el soporte de montaje y alinee los tornillos aflojados en el soporte
de montaje con los orificios del florón.
• Gire el florón para ajustarlo. Reinserte los tornillos y fíjelos con un destornillador.
• Una vez tenga el soporte de montaje asegurado a la caja de conexiones puede proceder
a colgar el ventilador.
• Agarre el ventilador con firmeza con ambas manos. Pase la barra por la apertura del so-
porte de montaje y deje que la bola se apoye en el soporte de montaje.
• Gire el acoplamiento de la bola hasta que se alinee con la pestaña del soporte de montaje.
• Consejo: Otra persona debería ayudarle para sostener la escalera de mano y alcanzarle
el ventilador una vez se haya subido a esta.
Entrada L
(negro)
Receptor
del mando
a distan-
Entrada N
(blanco)
1
Toma tierra (verde / amarillo)
Neutro N (blanco)
L claro (azul)
Motor DC L (gris)
Motor DC L (rosa)
cia
Motor DC L (rojo)
2
3
E SPAÑO L
