Panasonic UX09 E5 Serie Installationshandbuch

Installationshandbuch

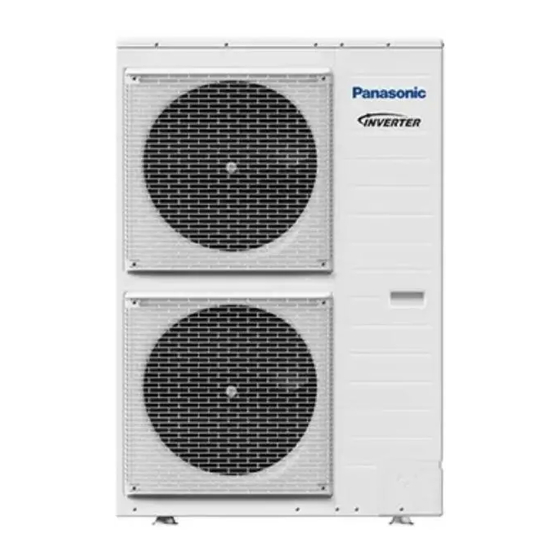

LUFT/WASSER-WÄRMEPUMPEN-AUßENGERÄT
UX09*E5*, UX12*E5*, UD12*E5*, UD16*E5*,
UX09*E8*, UX12*E8*, UX16*E8*, UD09*E8*,
UD12*E8*, UD16*E8*
Für die Montage erforderliche Werkzeuge
1 Kreuzschlitz-
Schraubendreher
2 Wasserwaage
3 Elektrische Bohrmaschine,
Kernlochbohrer (Ø 70 mm)
SICHERHEITSHINWEISE
•
Bitte lesen Sie die folgenden „SICHERHEITSHINWEISE" vor der Inbetriebnahme sorgfältig durch.
•
Elektroarbeiten müssen von einem ausgebildeten Elektriker durchgeführt werden. Es ist sicherzustellen, dass der für das zu installierende
Modell genutzte Hauptstromkreis die richtige Leistung aufweist.
•
Die hierin verwendeten Warnhinweise müssen unbedingt befolgt werden, weil sie sicherheitsrelevant sind. Die Bedeutung der jeweiligen
Hinweise wird nachfolgend beschrieben. Eine unsachgemäße Installation infolge Missachtung der Installationsanleitung kann zu Verletzungen
oder Beschädigungen führen.
•
Bewahren Sie dieses Installationshandbuch nach der Montage beim Gerät auf.
VORSICHT
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.
ACHTUNG
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.
Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
Dieses Symbol auf weißem Grund weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.
Diese Symbole auf dunklem Grund weisen darauf hin, dass eine bestimmte Tätigkeit durchgeführt werden muss.
•
Es ist ein Testlauf durchzuführen, um sicherzustellen, dass nach der Installation keine Fehlfunktionen auftreten. Danach ist dem Benutzer
entsprechend der Bedienungsanleitung die Bedienung, Pfl ege und Wartung zu erläutern. Außerdem ist der Benutzer darauf hinzuweisen,
dass er die Bedienungsanleitung aufbewahren soll.
Das Außengerät sollte nicht in der Nähe eines Balkongeländers installiert werden. Wenn das Außengerät auf dem Balkon eines Hochhauses
installiert wird, könnte ein Kind auf das Außengerät klettern und über das Geländer gelangen, so dass es zu einem Unfall kommen kann.
Für das Netzkabel dürfen keine nicht spezifi zierten, veränderten oder verlängerten Kabel verwendet werden. Das Gerät darf den Stromanschluss nicht
mit anderen Geräten teilen. Ein schlechter Kontakt, eine schlechte Isolierung oder Überströme können elektrische Schläge oder Brände verursachen.
Das Netzkabel darf nicht zu einem Bündel zusammengefasst werden, da es sich sonst auf unzulässige Werte erhitzen kann.
Nicht in das Gerät fassen und auch keine Gegenstände hineinstecken, der mit hoher Geschwindigkeit drehende Ventilator könnte sonst
Verletzungen verursachen.
Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.
Verpackungsbeutel aus Kunststoff dürfen nicht in die Hände von Kindern gelangen, da sonst Erstickungsgefahr besteht.
Zum Installieren der Kältemittelleitungen darf keine Rohrzange verwendet werden. da sonst die Leitungen beschädigt werden können und es
zu Störungen kommen kann.
Für Installation, Service und Wartung dürfen keine unzulässigen Elektroteile besorgt werden, weil sonst elektrische Schläge oder ein Brand die
Folge sein können.
Nehmen Sie keine Veränderungen an der Verkabelung des Außengeräts vor, um andere Komponenten (z. B. Heizer usw.) zu installieren.
Überlastete Kabel oder Anschlusspunkte können elektrische Schläge oder einen Brand verursachen.
Durch Verwendung eines anderen als des angegebenen Kältemittels (Auffüllen oder Austausch) kann das Produkt beschädigt werden oder gar
Verletzungen hervorrufen.
Die Elektroarbeiten sind unter Beachtung örtlicher Vorschriften sowie dieser Installationsanleitung durchzuführen. Für die Einspeisung ist ein
separater Stromkreis vorzusehen. Wenn die Leistung des Stromkreises nicht ausreicht oder Verdrahtungsfehler vorliegen, können elektrische
Schläge oder ein Brand die Folge sein.
Die Installation muss von einem Fachinstallateur ausgeführt werden. Eine unsachgemäße Installation durch den Benutzer kann zu Wasseraustritt,
elektrischen Schlägen oder einem Brand führen.
4 Sechskantschlüssel (4 mm)
5 Schraubenschlüssel
6 Rohrschneider
7 Reibahle
8 Messer
VORSICHT
9 Lecksuchgerät
10 Bandmaß
11 Thermometer
12 Megohmmeter
13 Multimeter
14 Drehmomentschlüssel
42 N•m
65 N•m
15 Vakuumpumpe
16 Manometerstation
