Installation Manual

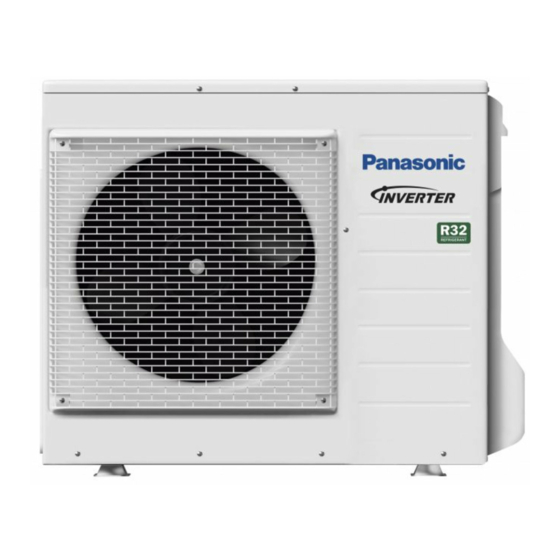

AIR-TO-WATER HEATPUMP OUTDOOR UNIT
UD03*E5*, UD05*E5*,
UD07*E5*, UD09*E5*
Required tools for Installation Works
1 Philips screw driver
2 Level gauge
3 Electric drill, hole core drill
(ø70 mm)
4 Hexagonal wrench (4 mm)
SAFETY PRECAUTIONS
•
Read the following "SAFETY PRECAUTIONS" carefully before installation.
•
Electrical work must be installed by a licensed electrician. Be sure to use the correct rating and main circuit for the model to be installed.
•
The caution items stated here must be followed because these important contents are related to safety. The meaning of each indication
used is as below. Incorrect installation due to ignoring of the instruction will cause harm or damage, and the seriousness is classifi ed by
the following indications.
•
Please leave this installation manual with the unit after installation.
WARNING
This indication shows the possibility of causing death or serious injury.
CAUTION
This indication shows the possibility of causing injury or damage to properties only.
The items to be followed are classifi ed by the symbols:
Symbol with white background denotes item that is PROHIBITED from doing.
Symbol with dark background denotes item that must be carried out.
•
Carry out test run to confi rm that no abnormality occurs after the installation. Then, explain to user the operation, care and maintenance as
stated in instructions. Please remind the customer to keep the operating instructions for future reference.
Do not install outdoor unit near handrail of veranda. When installing outdoor unit at veranda of high rise building, child may climb up to outdoor
unit and cross over the handrail and causing accident.
Do not use unspecifi ed cord, modifi ed cord, joint cord or extension cord for power supply cord. Do not share the single outlet with other electrical
appliances. Poor contact, poor insulation or over current will cause electrical shock or fi re.
Do not tie up the power supply cord into a bundle by band. Abnormal temperature rise on power supply cord may happen.
Do not insert your fi ngers or other objects into the unit, high speed rotating fan may cause injury.
Do not sit or step on the unit, you may fall down accidentally.
Keep plastic bag (packaging material) away from small children, it may cause suffocation.
Do not use pipe wrench to install refrigerant piping. It might deform the piping and cause the unit to malfunction.
Do not purchase unauthorized electrical parts for installation, service, maintenance and etc.. They might cause electrical shock or fi re.
Do not modify the wiring of outdoor unit for installation of other components (i.e. heater, etc). Overloaded wiring or wire connection points may
cause electrical shock or fi re.
Do not add or replace refrigerant other than specifi ed type. It may cause product damage, burst and injury etc.
For electrical work, follow local wiring standard, regulation and this installation instruction. An independent circuit and single outlet must be used.
If electrical circuit capacity is not enough or defect found in electrical work, it will cause electrical shock or fi re.
Engage dealer or specialist for installation. If installation done by the user is defective, it will cause water leakage, electrical shock or fi re.
F616540
5 Spanner
6 Pipe cutter
7 Reamer
8 Knife
9 Gas leak detector
WARNING
10 Measuring tape
11 Thermometer
12 Megameter
13 Multimeter
14 Torque wrench
ENGLISH ................ 1
ESPAÑOL ............... 6
ITALIANO .............. 11
NEDERLANDS ..... 16
PORTUGUÊS ....... 21
ΕΛΛΗΝΙΚΑ ............. 26
ČESKY .................... 31
FRANÇAIS ........... 36
DEUTSCH ............ 41
TÜRKÇE ............... 46
SVENSKA ............. 51
NORSK ................. 56
SUOMI .................. 61
DANSK ................. 66
18 N•m (1.8 kgf•m)
55 N•m (5.5 kgf•m)
65 N•m (6.5 kgf•m)
15 Vacuum pump
16 Gauge manifold
1
