Toro ProCore 648 Installationsanweisungen Seite 7

T-Anschlussstück (13/16" x 13/16" x ¾") am
Hydrostaten (Bild
1. Festleitung (Teilenr.
140-8821)
11. Verbinden Sie den Hydraulikschlauch,
den Sie in Schritt
Stoßdämpferventils und Entfernen der Leitungen
(Seite 3) entfernt haben, mit dem anderen Ende
des T-Anschlussstück (13/16" x 13/16" x ¾")
(Bild 16). Achten Sie darauf, den Schlauch beim
Festziehen nicht zu verdrehen.
1. T-Anschlussstück
(13/16" x 13/16" x ¾")
12. Verbinden Sie das T-Anschlussstück
(9/16" x 9/16" x 7/16") mit dem oberen Querrohr
am Motor (Bild 17).
13. Verbinden Sie das Prüf-Anschlussstück mit
dem anderen Ende des T-Anschlussstück
(9/16" x 9/16" x 7/16"), wie in
14. Montieren Sie das gerade Anschlussstück
an das 90°-Ende des T-Anschlussstücks
(9/16" x 9/16" x 7/16"), wie in
15. Verbinden Sie die Festleitung (Teilenr.
140-8819) mit dem geraden Anschlussstück und
der Oberseite des Verteilers
15).

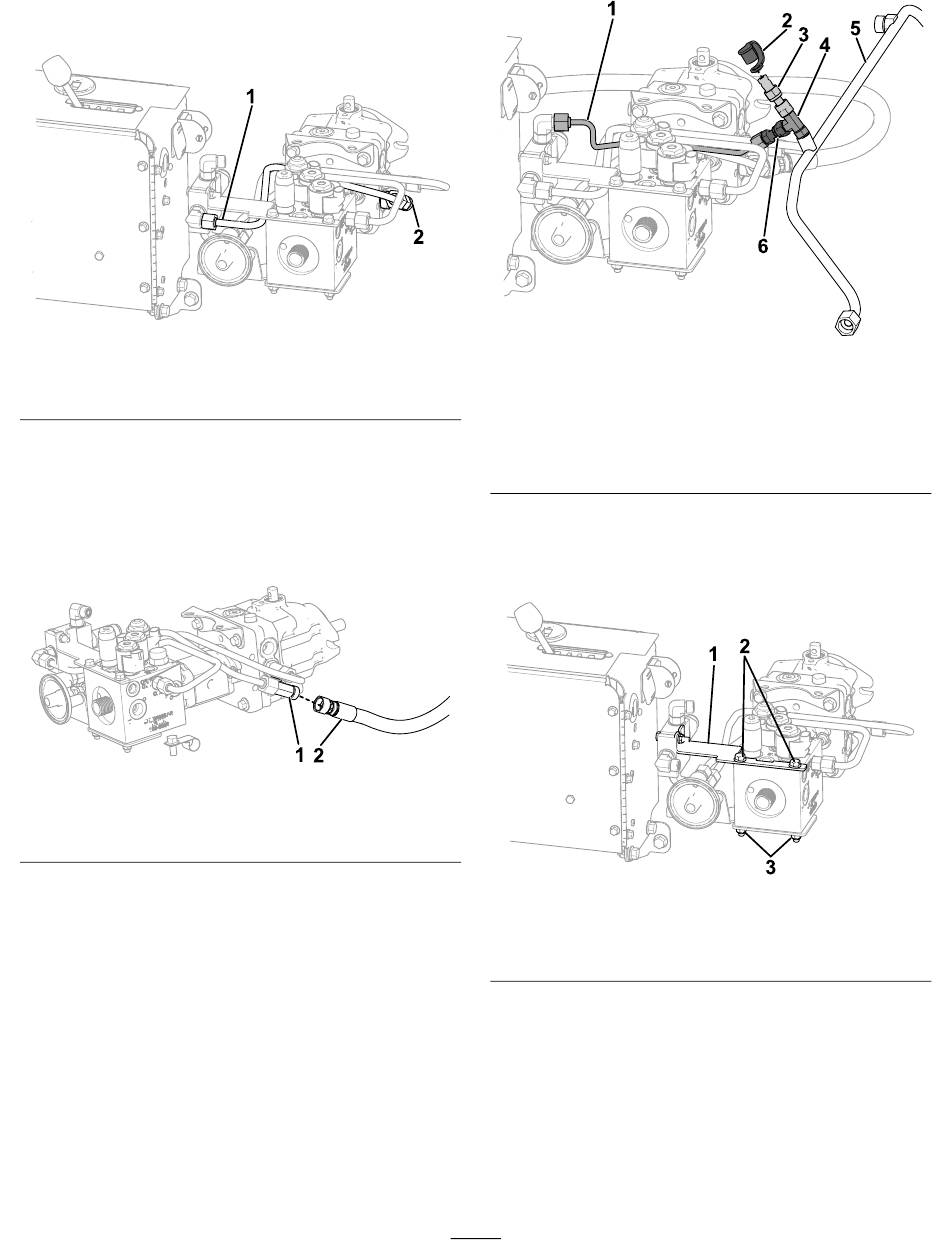

Bild 15
2. T-Anschlussstück
(13/16" x 13/16" x ¾")
5 von 3 Auswechseln des
Bild 16
2. Hydraulikschlauch
Bild 17 dargestellt.
Bild 17 dargestellt.
(Bild 17).
g347538
1. Festleitung (Teilenr.
140-8819)
2. Staubkappe
3. Prüf-Anschlussstück
16. Montieren Sie die Halterung am Verteilerfilter.
Entfernen Sie jeweils nur eine Schraube und
ersetzen Sie diese durch zwei Schrauben (4-¾")
und zwei Muttern (5/16"), siehe
g347852
1. Halterung
2. Schrauben (4-¾")
7
Bild 17
4. T-Anschlussstück
(9/16" x 9/16" x 7/16")
5. Oberes Querrohr am
Motor
6. Gerades Anschlussstück
Bild 18.
Bild 18
3. Muttern (5/16")
g347574
g347536
