Toro ProCore 648 Installationsanweisungen Seite 6

(1-¾") und die Mutter auf den Verteilerblock, wie
in Bild 12 dargestellt.

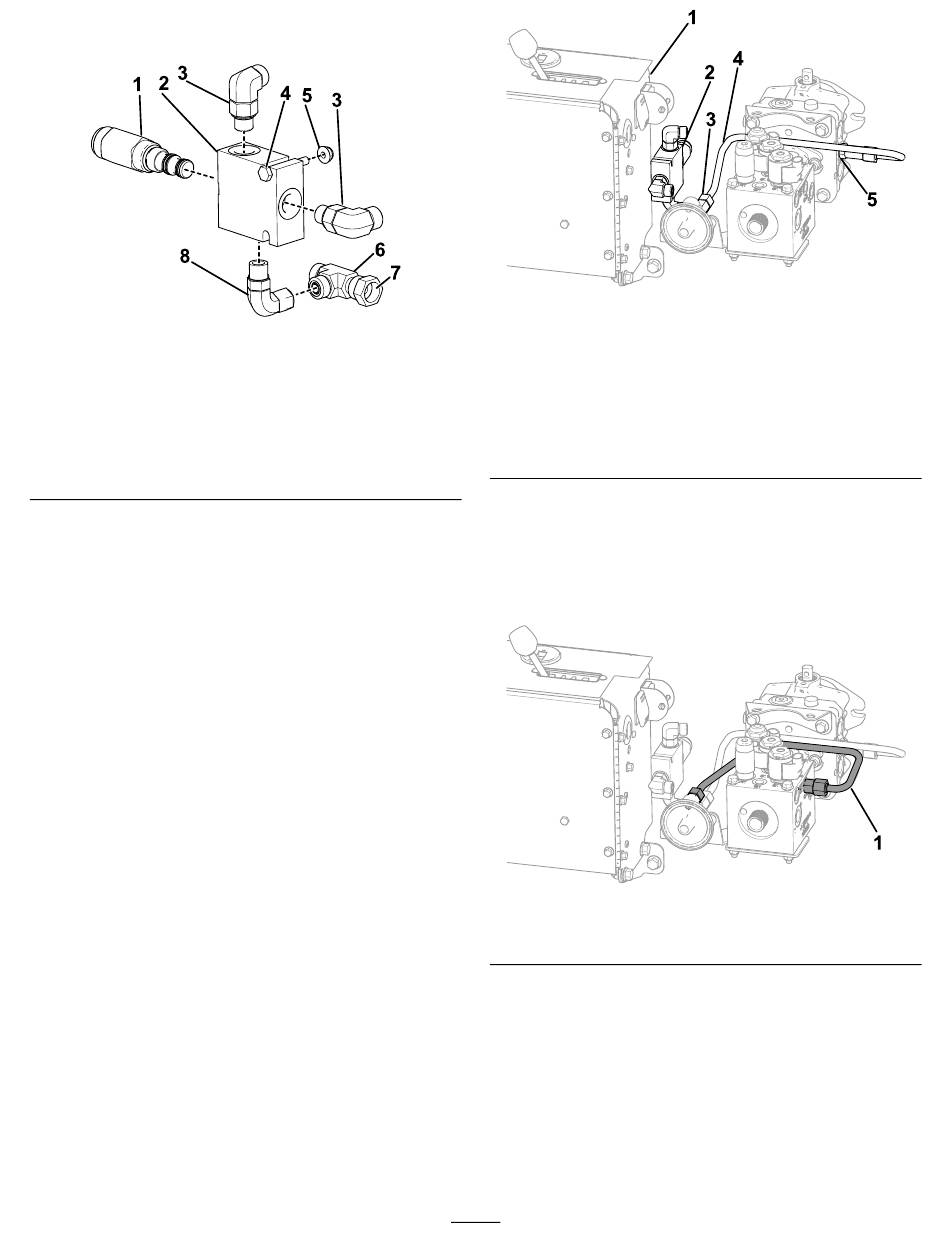

Bild 12
1. Zuschaltventil
2. Verteilerblock
3. 90°-Winkel-
Anschlussstück (Menge 2)
4. Schraube (1-¾")
2. Ziehen Sie das Zuschaltventil fest an.
Wichtig:
Lassen Sie die verbleibenden
Anschlussstücke nur leicht angezogen,
um eine Anpassung in nachfolgenden
Arbeitsschritten zu ermöglichen.
3. Positionieren Sie den Verteilerblock so, dass er
parallel zum elektrischen Schaltkasten
ausgerichtet ist.
4. Verbinden Sie das T-Anschlussstück
(⅜" x ⅜" x ⅜" Drehanschluss) am Verteilerblock
mit dem kleinen Filter.
5. Verbinden Sie das T-Anschlussstück
(13/16" x 13/16" x 3/16") mit dem mittleren
Anschluss am Hydrostaten.
6. Montieren Sie das zuvor entfernte gerade
Anschlussstück auf das T-Anschlussstück
(13/16" x 13/16" x ¾") .
7. Schließen Sie die Hydraulik-Festleitung (Teilenr.
140-2245) an das T-Anschlussstück des
Verteilers (⅜" x ⅜" x ⅜" Drehanschluss) und
den mittleren Anschluss des Hydrostaten
13) an und ziehen Sie diese fest.
Hinweis:
Lösen Sie bei Bedarf das
T-Anschlussstück am Verteiler, um es mit der
Hydraulik-Festleitung auszurichten.
g347512
5. Mutter (¼")
6. T-Anschlussstück (⅜" x
⅜" x ⅜" Drehanschluss)
7. Zum kleinen Filterverteiler
8. 90°-Drehanschlussstück
(Bild 13)
(Bild
1. Elektrischer Schaltkasten
2. Verteilerblock
3. Verteiler T-Anschlussstück
(⅜" x ⅜" x ⅜"
Drehanschluss)
8. Installieren und befestigen Sie die Festleitung,
die Sie in Schritt
des Stoßdämpferventils und Entfernen der
Leitungen (Seite 3)
Hydraulikfilter und am Hydraulikverteilerfilter
(Bild 14).
1. Zuvor entfernte Festleitung
9. Ziehen Sie die Festleitung, den Anschluss
des Verteilerblocks und den Anschluss des
kleinen Filters mit den entsprechenden
Schraubenschlüsseln fest, um den Anschluss
des Schlauchendes sicher zu befestigen. Die
Schläuche dürfen nicht verdreht werden.
10. Verbinden Sie die Festleitung (Teilenr.
140-8821) mit dem 90°-Winkelanschlussstück
auf der Filterseite des Verteilers mit dem
6
Bild 13
4. Hydraulik-Festleitung
(Teilenr. 140-2245)
5. Mittlerer Anschluss am
Hydrostat
6 von 3 Auswechseln
entfernt haben, am kleinen
Bild 14
g347523
g347535
