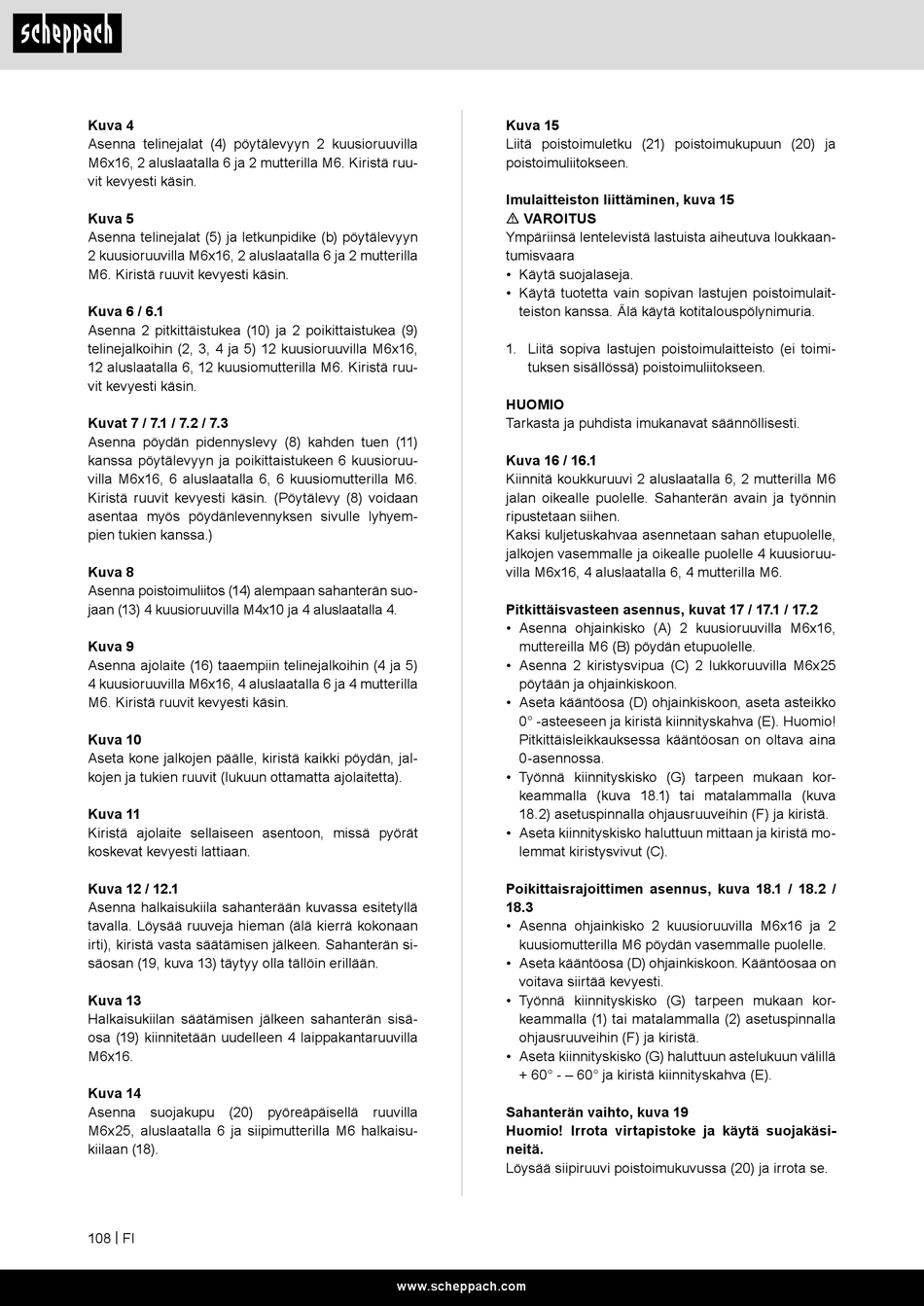

Kuva 4
Asenna telinejalat (4) pöytälevyyn 2 kuusioruuvilla
M6x16, 2 aluslaatalla 6 ja 2 mutterilla M6. Kiristä ruu-
vit kevyesti käsin.
Kuva 5
Asenna telinejalat (5) ja letkunpidike (b) pöytälevyyn
2 kuusioruuvilla M6x16, 2 aluslaatalla 6 ja 2 mutterilla
M6. Kiristä ruuvit kevyesti käsin.
Kuva 6 / 6.1
Asenna 2 pitkittäistukea (10) ja 2 poikittaistukea (9)
telinejalkoihin (2, 3, 4 ja 5) 12 kuusioruuvilla M6x16,
12 aluslaatalla 6, 12 kuusiomutterilla M6. Kiristä ruu-
vit kevyesti käsin.
Kuvat 7 / 7.1 / 7.2 / 7.3
Asenna pöydän pidennyslevy (8) kahden tuen (11)
kanssa pöytälevyyn ja poikittaistukeen 6 kuusioruu-
villa M6x16, 6 aluslaatalla 6, 6 kuusiomutterilla M6.
Kiristä ruuvit kevyesti käsin. (Pöytälevy (8) voidaan
asentaa myös pöydänlevennyksen sivulle lyhyem-
pien tukien kanssa.)
Kuva 8
Asenna poistoimuliitos (14) alempaan sahanterän suo-
jaan (13) 4 kuusioruuvilla M4x10 ja 4 aluslaatalla 4.
Kuva 9
Asenna ajolaite (16) taaempiin telinejalkoihin (4 ja 5)
4 kuusioruuvilla M6x16, 4 aluslaatalla 6 ja 4 mutterilla
M6. Kiristä ruuvit kevyesti käsin.
Kuva 10
Aseta kone jalkojen päälle, kiristä kaikki pöydän, jal-
kojen ja tukien ruuvit (lukuun ottamatta ajolaitetta).
Kuva 11
Kiristä ajolaite sellaiseen asentoon, missä pyörät
koskevat kevyesti lattiaan.
Kuva 12 / 12.1
Asenna halkaisukiila sahanterään kuvassa esitetyllä
tavalla. Löysää ruuveja hieman (älä kierrä kokonaan
irti), kiristä vasta säätämisen jälkeen. Sahanterän si-
säosan (19, kuva 13) täytyy olla tällöin erillään.
Kuva 13
Halkaisukiilan säätämisen jälkeen sahanterän sisä-
osa (19) kiinnitetään uudelleen 4 laippakantaruuvilla
M6x16.
Kuva 14
Asenna suojakupu (20) pyöreäpäisellä ruuvilla
M6x25, aluslaatalla 6 ja siipimutterilla M6 halkaisu-
kiilaan (18).
108 | FI
Kuva 15
Liitä poistoimuletku (21) poistoimukupuun (20) ja
poistoimuliitokseen.
Imulaitteiston liittäminen, kuva 15
m VAROITUS
Ympäriinsä lentelevistä lastuista aiheutuva loukkaan-
tumisvaara
• Käytä suojalaseja.
• Käytä tuotetta vain sopivan lastujen poistoimulait-
teiston kanssa. Älä käytä kotitalouspölynimuria.
1. Liitä sopiva lastujen poistoimulaitteisto (ei toimi-
tuksen sisällössä) poistoimuliitokseen.
HUOMIO
Tarkasta ja puhdista imukanavat säännöllisesti.
Kuva 16 / 16.1
Kiinnitä koukkuruuvi 2 aluslaatalla 6, 2 mutterilla M6
jalan oikealle puolelle. Sahanterän avain ja työnnin
ripustetaan siihen.
Kaksi kuljetuskahvaa asennetaan sahan etupuolelle,
jalkojen vasemmalle ja oikealle puolelle 4 kuusioruu-
villa M6x16, 4 aluslaatalla 6, 4 mutterilla M6.
Pitkittäisvasteen asennus, kuvat 17 / 17.1 / 17.2
• Asenna ohjainkisko (A) 2 kuusioruuvilla M6x16,
muttereilla M6 (B) pöydän etupuolelle.
• Asenna 2 kiristysvipua (C) 2 lukkoruuvilla M6x25
pöytään ja ohjainkiskoon.
• Aseta kääntöosa (D) ohjainkiskoon, aseta asteikko
0° -asteeseen ja kiristä kiinnityskahva (E). Huomio!
Pitkittäisleikkauksessa kääntöosan on oltava aina
0-asennossa.
• Työnnä kiinnityskisko (G) tarpeen mukaan kor-
keammalla (kuva 18.1) tai matalammalla (kuva
18.2) asetuspinnalla ohjausruuveihin (F) ja kiristä.
• Aseta kiinnityskisko haluttuun mittaan ja kiristä mo-
lemmat kiristysvivut (C).
Poikittaisrajoittimen asennus, kuva 18.1 / 18.2 /
18.3
• Asenna ohjainkisko 2 kuusioruuvilla M6x16 ja 2
kuusiomutterilla M6 pöydän vasemmalle puolelle.
• Aseta kääntöosa (D) ohjainkiskoon. Kääntöosaa on
voitava siirtää kevyesti.
• Työnnä kiinnityskisko (G) tarpeen mukaan kor-
keammalla (1) tai matalammalla (2) asetuspinnalla
ohjausruuveihin (F) ja kiristä.
• Aseta kiinnityskisko (G) haluttuun astelukuun välillä
+ 60° - – 60° ja kiristä kiinnityskahva (E).
Sahanterän vaihto, kuva 19
Huomio! Irrota virtapistoke ja käytä suojakäsi-
neitä.
Löysää siipiruuvi poistoimukuvussa (20) ja irrota se.
