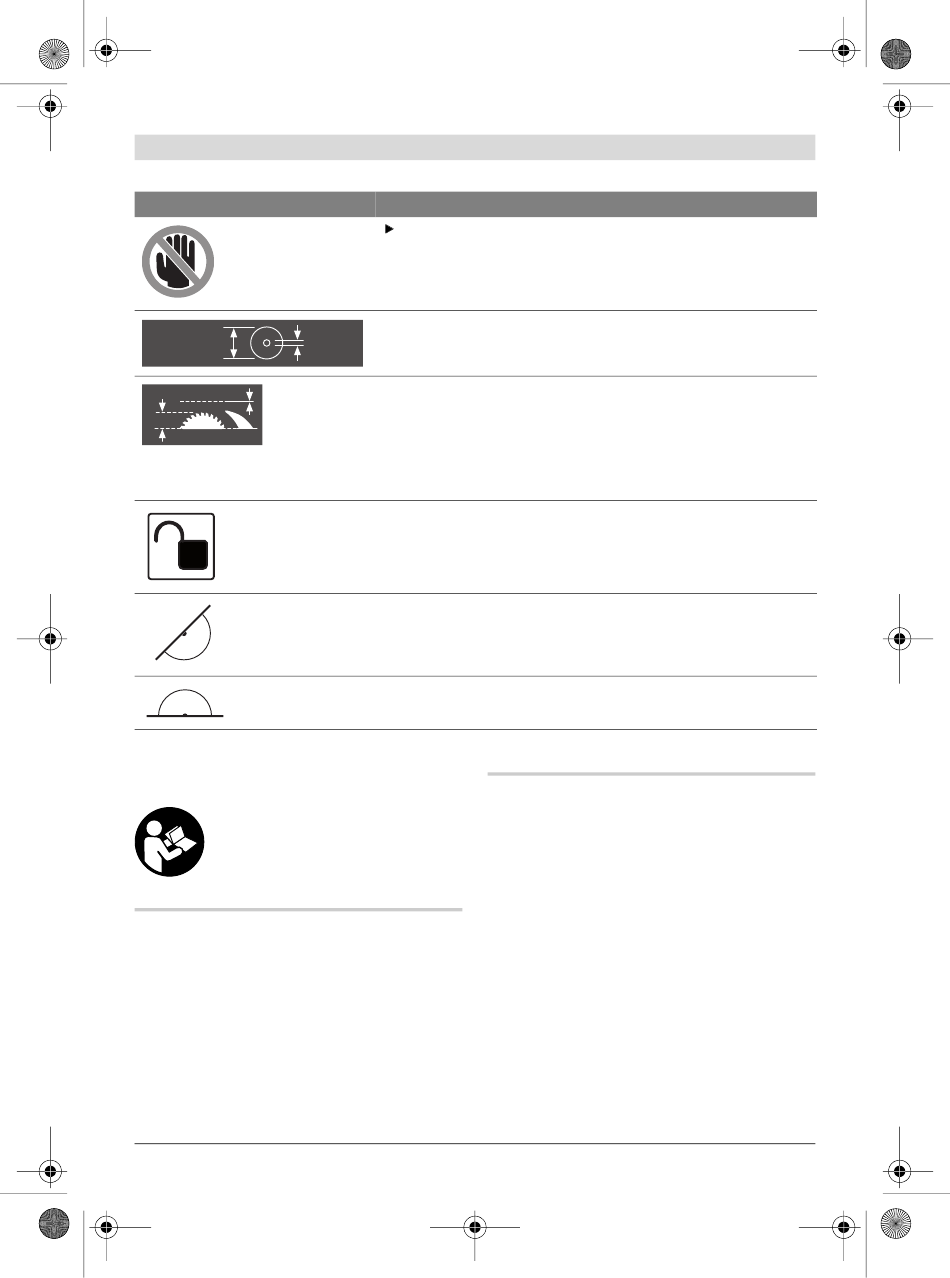

OBJ_BUCH-302-005.book Page 237 Tuesday, June 9, 2009 2:19 PM
Symbol
305mm
Ø max.
300mm
Ø min.
2.5mm
51mm
Funktionsbeskrivning
Läs noga igenom alla anvisningar.
Fel som uppstår till följd av att an-
visningarna nedan inte följts kan or-
saka elstöt, brand och/eller allvarli-
ga kroppsskador.
Ändamålsenlig användning
Elverktyget är avsett för stationär längs- och
tvärsågning i rak vinkel i trä. Härvid är horisonta-
la geringsvinklar mellan –48° och +48° samt
vertikala geringsvinklar mellan –2° och +48°
möjliga.
Elverktyget har konstruerats för sågning av hårt
och mjukt trä, samt av spån- och fiberplattor.
Elverktyget får som bordcirkelsåg användas för
sågning av aluminium och andra icke-järnmetal-
ler.
Bosch Power Tools
Betydelse
Riskområde! Håll händerna, fingrarna och armarna på be-
tryggande avstånd från detta område.
Beakta sågklingans dimensioner. Centrumhålet måste utan spel
passa på verktygsspindeln. Använd inte reducerstycken eller
30mm
Ø
adapter.
Vid byte av sågklinga se till att sågsnittsbredden inte underskri-
der 2,5 mm och att sågklingans stambladstjocklek inte överskri-
der 2,5 mm. I annat fall finns risk för att klyvkniven (2,5 mm) ha-
kar fast i arbetsstycket.
När kombinationssågen används som bordcirkelsåg får arbets-
styckets höjd inte överskrida 51 mm.
Symbol på bygeln 11 för svängning och låsning av pendlande
klingskyddet
och
Symbol på knappen 19 för upplåsning av verktygsarmen
Symbol för användning av kombinationssågen som kap-/ge-
ringssåg.
Symbol för användning av kombinationssågen som bordscirkel-
såg.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till il-
lustration av elverktyget på grafiksidan.
10 Låsskruv för bygeln 11
11 Bygel
1 Frånslagsknapp
2 Tillslagsknapp
3 Monteringshål
4 Greppfördjupningar
5 Sexkantnyckel (6 mm)/spårskruvmejsel
6 Tippningsskyddsbygel
7 Sågblad
8 Dammpåse
9 Spånutkast
1 609 929 U05 | (9.6.09)
Svenska | 237
