INSTRUKCJA OBSŁUGI ZESTAWU TC3-AMP
PL
1 Moc
Najbardziej spójnymi standardami pomiaru mocy są „Program
Power" oraz „RMS", ponieważ mierzą one średnie podtrzymane
poziomy.
Moc wyjściowa wzmacniacza zmienia się w zależności od
liczby podłączonych głośników. Producenci profesjonalnego
sprzętu zazwyczaj podają moc wyjściową przy 8 omach. Mniej
znaczący producenci podają wartość przy 4 omach, aby ich
produkt wydawał się mieć większą moc.
Moc wyjściowa wzmacniacza:
2 x 25 W (czasami podaje się wartość 50 W) przy 8 omach
(podłączone dwa głośniki)
2 x 50 W (czasami podaje się wartość 100 W) przy 4 omach
(podłączone cztery głośniki)

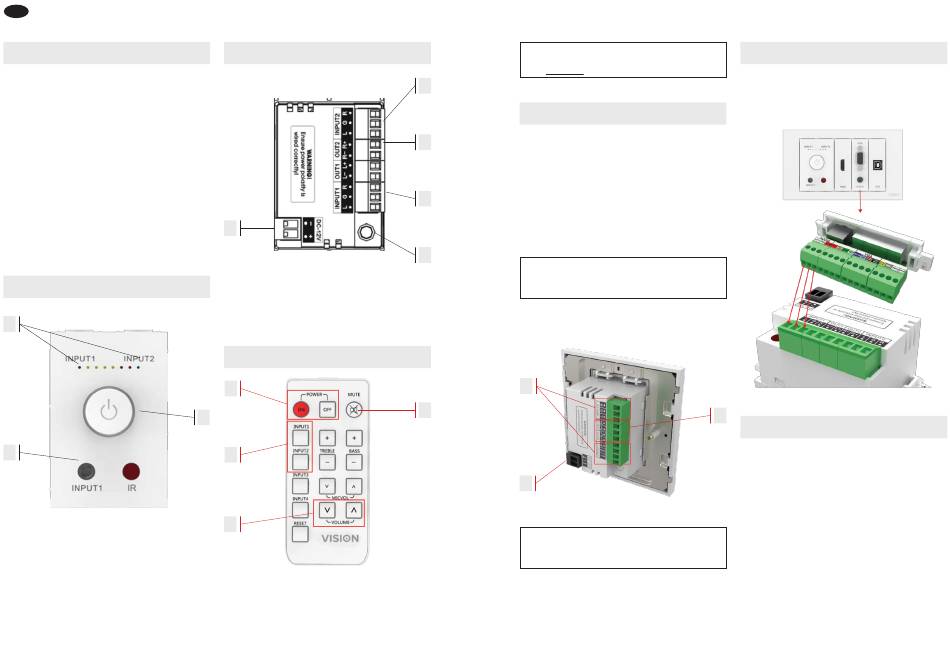

2 Panel przedni
1
2
1. Wskaźniki sygnalizujące aktywne wejścia (niebieska
dioda LED)
2. Wejście 1 – gniazdko minijack (3,5 mm)
3. Głośność (obracanie) / Wybór wejścia (krótkie
naciśnięcie) / Tryb gotowości (długie naciśnięcie)
44
3 Panel tylny
1
1. Wejście zasilania (złącze Phoenix)
2. Wejście 2 (masa / lewy / prawy)
3. Wyjścia głośników
4. Wejście 1 (masa / lewy / prawy)
5. Odbiornik podczerwieni
4 Pilot na podczerwień
1
3
2
3
1. Włączanie/wyłączanie zasilania
2. Wejścia 1 i 2
3. Zmniejszanie i zwiększanie głośności
4. Wyciszenie
Uwaga: pilot służy również do obsługi innych produktów
Vision, w związku z czym niektóre przyciski, np. regulacji
tonów, nie działają w przypadku tego produktu.
2
5 Instrukcja montażu
3
Ten moduł wzmacniacza można zamontować jako urządzenie
niezależne lub zintegrować z płytą montażową Techconnect.
Używanie jako urządzenie niezależne:
1. PODŁĄCZ WEJŚCIA Jeśli używasz kabla 2-phono, skręć ze
4
sobą dwa przewody masy.
2. PODŁĄCZ WYJŚCIA Do każdego wyjścia możesz podłączyć
maksymalnie dwa głośniki (łącznie cztery).
5
Przewód głośnika musi być nieekranowany o przekroju co
najmniej 0,75 mm. ZASTOSOWANIE NIEODPOWIEDNIEGO
KABLA (NP. PHONO) SPOWODUJE UNIEWAŻNIENIE
GWARANCJI.
3. PODŁĄCZ ZASILANIE
1
4
3
UWAGA: JEST TO WZMACNIACZ O NISKIEJ IMPEDANCJI. NIE
NALEŻY PRÓBOWAĆ PODŁĄCZYĆ GŁOŚNIKÓW LINIOWYCH
100 V (przeważnie wszystkie głośniki z literą „t" w kodzie
części)
6 Integrowanie z płytą montażową
Poniższa ilustracja przedstawia podłączanie dodatkowego
modułu. Do wykonania połączenia służy krótki kabel dołączony
do wzmacniacza.
2
7 Zapisywanie ustawień w pamięci
Domyślnie po włączeniu wzmacniacza wybierane jest ostatnio
używane wejście i poziom głośności.
Aby po włączeniu wzmacniacza wybierane było określone
wejście i poziom głośności:
1. W trybie gotowości naciśnij i przytrzymaj pokrętło przez
10 sekund. Nie zwalniaj go.
2. Po 10 sekundach diody LED wejść zaczną migać na
przemian. Zwolnij pokrętło, gdy zaświeci się dioda LED
wejścia 2.
3. Wybierz wejście i ustaw głośność. Naciśnij i przytrzymaj
pokrętło, aby przejść do trybu gotowości. W ten sposób
ustawienia zostaną zapisane w pamięci.
