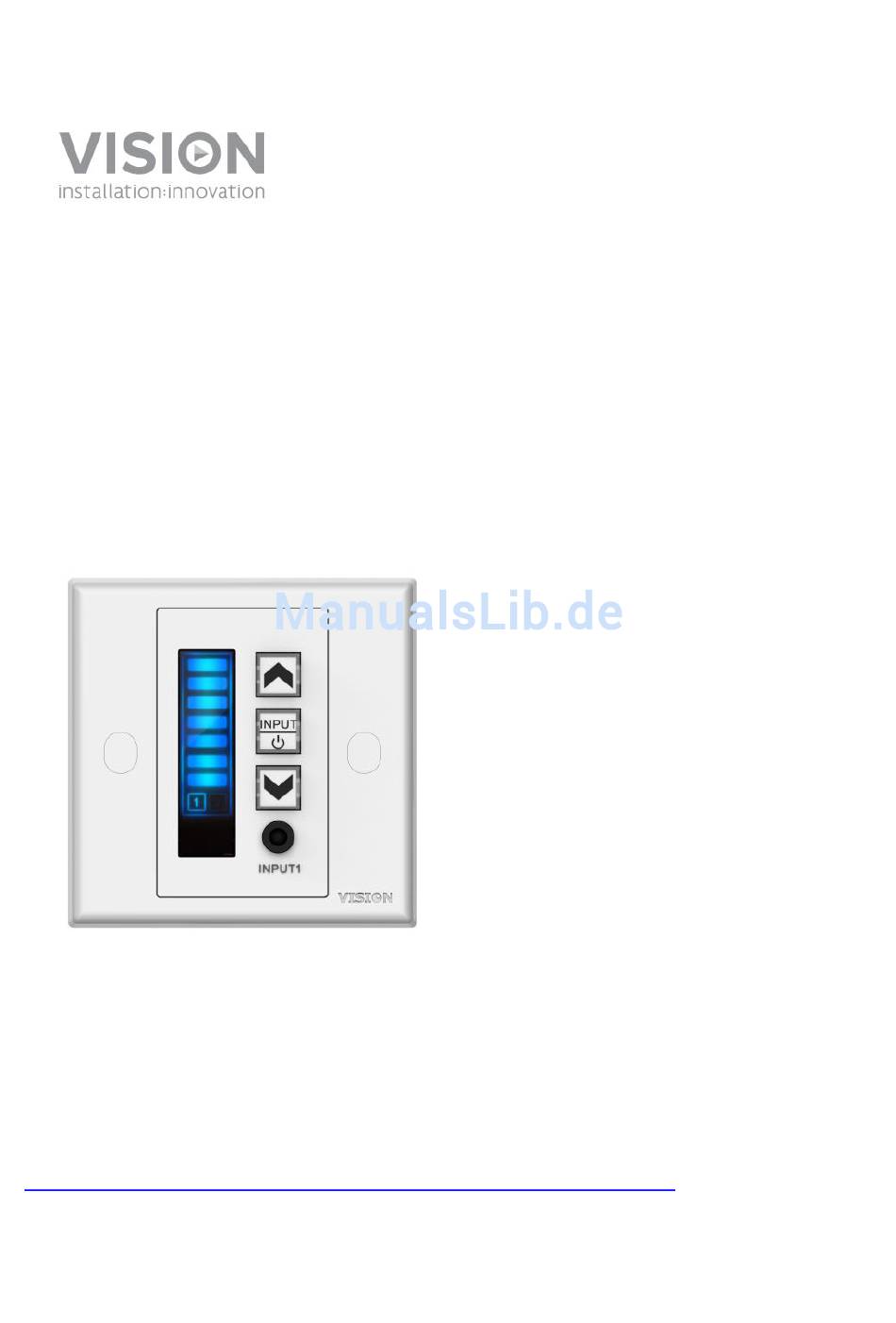

- Seite 1 TECHCONNECT AMPLIFIER BEDIENUNGSANLEITUNG www.visionaudiovisual.com/techconnect/tc2-amp3 TC2-AMP3_manual_de...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. - Seite 3 URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. NUR ORTSÜBLICHE AC-STECKDOSEN VERWENDEN Wenn das Gerät an eine Steckdose mit höherer Spannung angeschlossen wird, kann diese einen Brand verursachen. NETZKABEL VORSICHTIG BEHANDELN Den Stecker nicht durch Ziehen am Kabel trennen; immer am Stecker aus der Steckdose ziehen.
- Seite 4 Die Leistungsabgabe von Verstärkern ändert sich, je nachdem, wie viele Lautsprecher angeschlossen sind. Professionelle Hersteller geben die Abgabe in der Regel basierend auf 8 Ohm an. Unseriöse Hersteller geben 4 Ohm an, damit ihre Produkte leistungsstärker erscheinen. Die Leistungsabgabe von Verstärkern ändert sich, je nachdem, wie viele Lautsprecher angeschlossen sind.
-
Seite 5: Frontplatte Und Rückwand

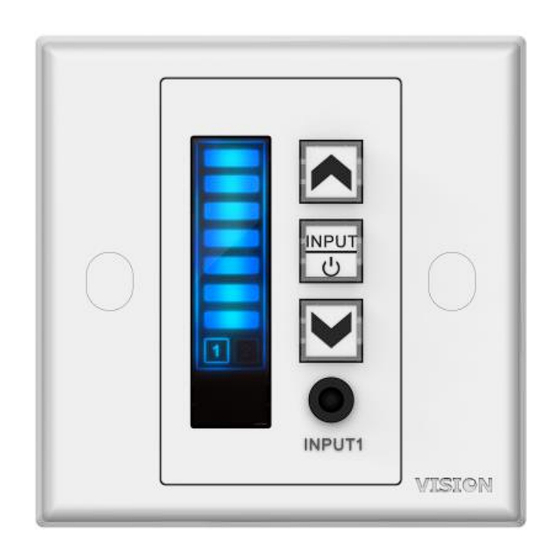

FRONTPLATTE UND RÜCKWAND Eingang 2 Lautsprecherausgänge Eingang 1 (Hinweis: Hinterer Eingang ist getrennt, wenn der vordere Eingang besetzt ist) IR-Receiver Netzeingang Lautstärke lauter stellen Netz- / Eingangswahlschalter Lautstärke leiser stellen FERNBEDIENUNG Eingangswahlschalter Lautstärke Stummschaltung Netz TC2-AMP3_manual_de... -
Seite 6: Installation
INSTALLATION Dieses Verstärkermodul kann als eigenständiges Produkt an der Wand befestigt werden oder in eine Techconnect-Konnektivitäts-Frontplatte integriert werden. Das Beispiel unten zeigt ein integriertes Produkt. Die abgeschirmten Eingangskabel (oben grün) sind im Lieferumfang des Verstärkers enthalten. HINWEIS 1: Das Lautsprecherkabel muss ungeschirmt sein und muss mindestens 0,75 mm betragen. -
Seite 7: Modus Ändern
HINWEIS 2: DIES IST EIN VERSTÄRKER MIT NIEDRIGER IMPEDANZ. VERSUCHEN SIE NICHT, 100-V-LAUTSPRECHER ANZUSCHLIESSEN (in der Regel ein Lautsprecher mit „t“ in der Artikelnummer) Beispiel einer Installation als eigenständiges Produkt: SPEICHER Beim Einschalten des Netzschalters wird der Verstärker automatisch eingeschaltet. Modus 1: Wird an einem Eingang und mit einer Lautstärke eingeschaltet, die vom Benutzer definiert wird. -
Seite 8: Fehlerbehebung
FEHLERBEHEBUNG Wenn das System nicht ordnungsgemäß funktioniert, ziehen Sie bitte die Informationen im folgenden Abschnitt zu Rate. Wenn sich das Problem nicht beheben lässt, trennen Sie die Stromverbindung und setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung. Problem Behebung Kein Ton ... -
Seite 9: Technische Daten
TECHNISCHE DATEN ABMESSUNGEN VERSTÄRKER: 42 x 71 x 40 mm VERSTÄRKERGEWICHT 63 g FARBE: Weiß Eingänge: 2 x Stereoeingänge über abnehmbare Phoenix-Steckverbinder TECHNISCHE DATEN: 2 x 20 W an 8 Ohm Klirrfaktor (THD) kleiner/gleich 1 % (20 Hz bis 22 kHz) Frequenzbereich (Line-Eingang): 80 Hz bis 22kHz(±2 dB) Signal/Rauschabstand (Line-Eingang): größer/gleich 98 dB (A-gewichtet) Verhältnis Eingangssignal/Impedanz (Line-Eingang): 500 mV/50 kΩ... - Seite 10 HAFTUNGSAUSSCHLUSS: Da wir unsere Produkte fortlaufend verbessern, können sich die oben genannten Angaben ohne vorherige Ankündigung ändern. Diese Bedienungsanleitung wird ohne Gewähr veröffentlicht und etwaige Verbesserungen oder Änderungen an der Bedienungsanleitung zur Beseitigung typographischer Fehler und redaktioneller Ungenauigkeiten sowie aufgrund von Verbesserungen der Programme und/oder Geräte können jederzeit und ohne Ankündigung vorgenommen werden.
