- Seite 1 AV-1700 DIGITALER VERSTÄRKER BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techaudio/av-1700/ AV-1700_manual_v2_de...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. - Seite 3 URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. NUR ORTSÜBLICHE AC-STECKDOSEN VERWENDEN Wenn das Gerät an eine Steckdose mit höherer Spannung angeschlossen wird, kann diese einen Brand verursachen. NETZKABEL VORSICHTIG BEHANDELN Den Stecker nicht durch Ziehen am Kabel trennen; immer am Stecker aus der Steckdose ziehen.
- Seite 4 Die Leistungsabgabe von Verstärkern ändert sich, je nachdem, wie viele Lautsprecher angeschlossen sind. Professionelle Hersteller geben die Abgabe in der Regel basierend auf 8 Ohm an. Unseriöse Hersteller geben 4 Ohm an, damit ihr Produkt leistungsstärker erscheint. Dieser Verstärker hat eine Ausgabe von: 2 x 30 W (gelegentlich mit 60 W angegeben) bei 8 Ohm (zwei Lautsprecher angeschlossen) 2 x 60 W (gelegentlich mit 120 W angegeben) bei 4 Ohm (vier Lautsprecher angeschlossen) AV-1700_manual_v2_de...
-
Seite 5: Frontplatte Und Rückwand

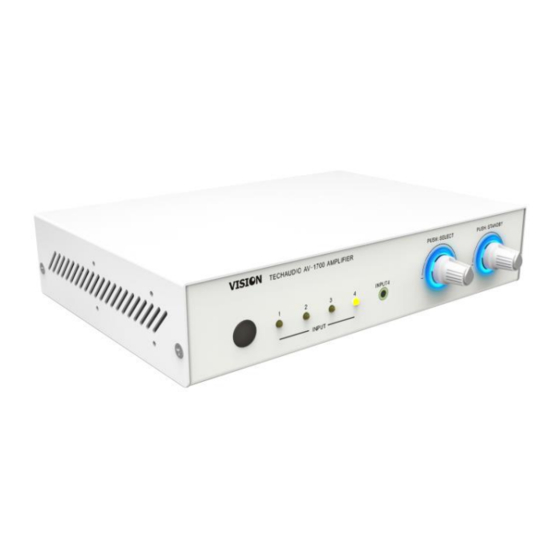

FRONTPLATTE UND RÜCKWAND IR-Receiver LEDs für aktiven Eingang Line-Level-Eingang 4 (3,5-mm-Miniklinke – auf Rückseite dupliziert) Lautstärkeregler für Line-Level-Eingang [Drücken: Eingangswahl] Gain-Regler für Mikrofoneingang [Drücken: ein/aus] Mikrofoneingang (XLR, symmetrisch) Line-Level-Eingänge 1 - 3 (2-Cinch) Line-Level-Eingang 4 (3,5-mm-Miniklinke – auf Vorderseite dupliziert) Line-Level-Ausgang (2-Cinch) Lautsprecherausgänge RS-232-Steuereingang... - Seite 6 FERNBEDIENUNG Gerät ein-/ausschalten Eingangswahl Klang zurücksetzen Stummschaltung Klangregler Gain-Regler für Mikrofoneingang Lautstärkeregler für Line-Level-Eingang AV-1700_manual_v2_de...
-
Seite 7: Installation
INSTALLATION ANSCHLIESSEN VON EINGÄNGEN UND AUSGÄNGEN Es können bis zu zwei Lautsprecherpaare angeschlossen werden. Wenn das mitgelieferte Lautsprecherkabel verlängert werden muss, müssen Sie darauf achten, ein ungeschirmtes Lautsprecherkabel mit einer Drahtstärke von mindestens 0,75 mm zu verwenden. HINWEIS 1: Bei Verwendung eines nicht geeigneten abgeschirmten Kabels erlischt die Garantie. - Seite 8 RS-232-CODES Tabelle 1: Steuercodes Funktion HEX Codes Fernbedienung A5 11 11 Ruhemodus beenden A5 15 15 In Ruhemodus versetzen A5 05 05 Stummschaltung ein/aus (Ruhemodus wird nach 30 MUTE Minuten Stummschaltung aktiviert) A5 01 01 INPUT1 Eingangswahlschalter 1 A5 09 09 INPUT2 Eingangswahlschalter 2 A5 10 10...
- Seite 9 Tabelle 2: Direkte Master Volume Codes Codes Funktion Anmerkung A5 30 30 Lautstärke einstellen 28 VOLUME MAX A5 31 31 Lautstärke einstellen 27 A5 32 32 Lautstärke einstellen 26 A5 33 33 Lautstärke einstellen 25 A5 34 34 Lautstärke einstellen 24 A5 35 35 Lautstärke einstellen 23 A5 36 36...
- Seite 10 A5 45 45 Lautstärke einstellen 7 A5 46 46 Lautstärke einstellen 6 A5 47 47 Lautstärke einstellen 5 A5 48 48 Lautstärke einstellen 4 A5 49 49 Lautstärke einstellen 3 A5 4A 4A Lautstärke einstellen 2 A5 4B 4B Lautstärke einstellen 1 A5 4C 4C Lautstärke einstellen 0 VOLUME MIN...
- Seite 11 A5 5B 5B Lautstärke einstellen 11 A5 5C 5C Lautstärke einstellen 12 A5 5D 5D Lautstärke einstellen 13 A5 5E 5E Lautstärke einstellen 14 A5 5F 5F Lautstärke einstellen 15 A5 60 60 Lautstärke einstellen 16 A5 61 61 Lautstärke einstellen 17 A5 62 62 Lautstärke einstellen 18 A5 63 63...
- Seite 12 Tabelle 4: Rückgabecodes Codes Funktion Bereich Anmerkung Ruhemo Betrieb Stummschaltungs- MUTE Status Eingangswahlschalte 0= input 1, 1=input2, BD3490FV_SELECT 2=input3, 3= input4 Hauptlautstärke 1~28, volume has 28 BD3490FV_GAIN_GET abrufen 28(1C) steps Tiefenverstärkung Bass gain has 15 steps BD3490FV_B_GAIN_GET abrufen 15(0F) Höhenverstärkung Treble gain has 15 steps BD3490FV_T_GAIN_GET abrufen...
-
Seite 13: Fehlerbehebung
FEHLERBEHEBUNG Wenn das System nicht ordnungsgemäß funktioniert, ziehen Sie bitte die Informationen im folgenden Abschnitt zu Rate. Wenn sich das Problem nicht beheben lässt, trennen Sie die Stromverbindung und setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung. Problem Behebung Kein Ton •... -
Seite 14: Technische Daten
TECHNISCHE DATEN VERSTÄRKERABMESSUNGEN: 220 x 154 x 44 mm (Breite x Tiefe x Höhe) ohne Wählräder und Anschlüsse VERSTÄRKERGEWICHT: 1,2 kg FARBE: Weiß EINGÄNGE 4 x Stereoeingänge (3 x Phono-Buchsen / 1 x 3,5 mm-Minianschlussbuchse) 1 x Mikrofoneingang über XLR symmetrisch AUSGÄNGE 1 x Stereoausgang mit Line-Pegel über Phono-Buchsen SPEZIFIKATIONEN... -
Seite 15: Lebenslange Garantie Für Rücksendung Ins Werk
Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
