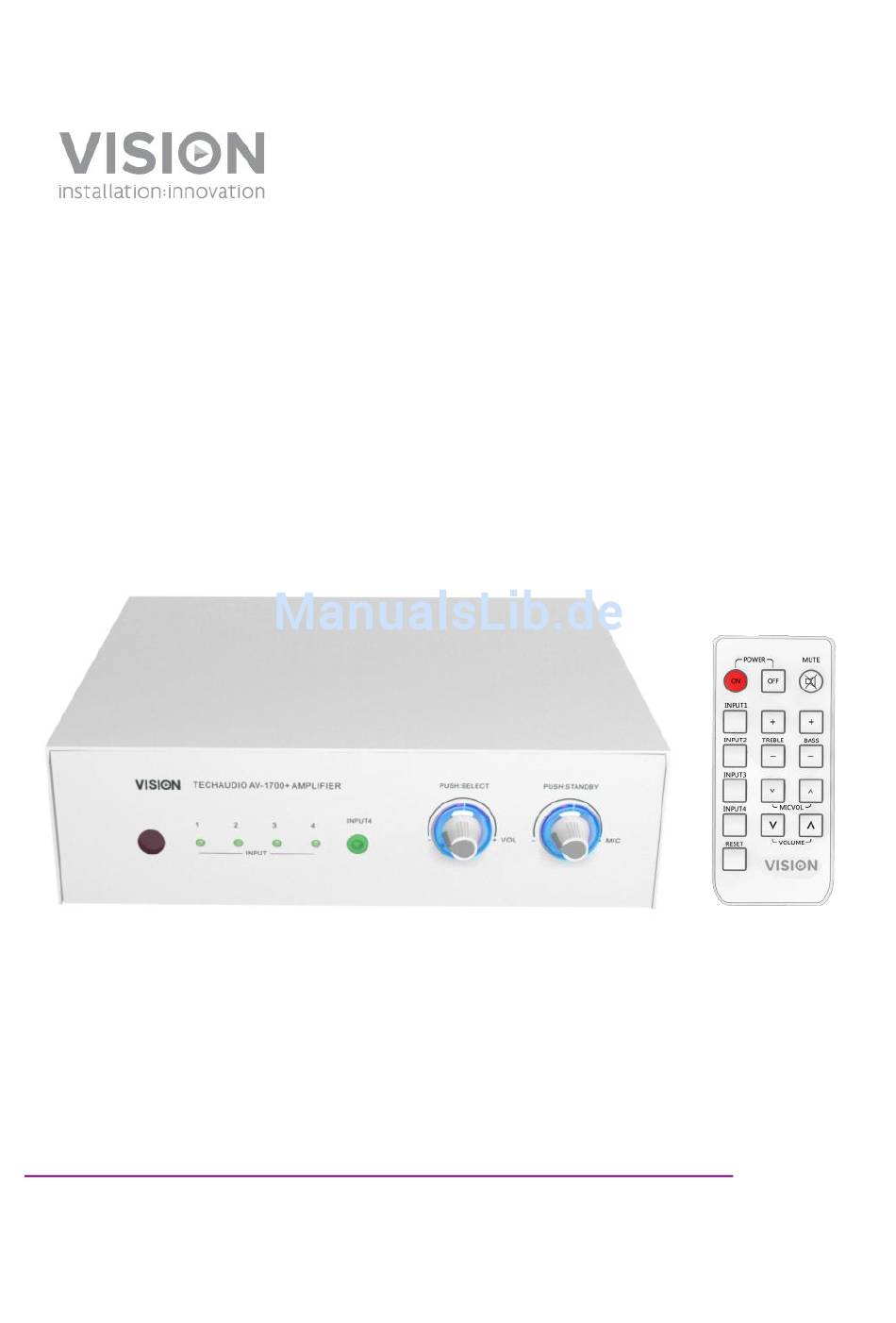

- Seite 1 AV-1700+ DIGITALER VERSTÄRKER BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techaudio/av-1700plus/ AV-1700plus_manual_dede...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. - Seite 3 URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. NUR ORTSÜBLICHE AC-STECKDOSEN VERWENDEN Wenn das Gerät an eine Steckdose mit höherer Spannung angeschlossen wird, kann diese einen Brand verursachen. NETZKABEL VORSICHTIG BEHANDELN Den Stecker nicht durch Ziehen am Kabel trennen; immer am Stecker aus der Steckdose ziehen.
- Seite 4 Die Leistungsabgabe von Verstärkern ändert sich, je nachdem, wie viele Lautsprecher angeschlossen sind. Professionelle Hersteller geben die Abgabe in der Regel basierend auf 8 Ohm an. Unseriöse Hersteller geben 4 Ohm an, damit ihr Produkt leistungsstärker erscheint. Dieser Verstärker hat eine Ausgabe von: 2 x 100 W (gelegentlich mit 200 W angegeben) bei 8 Ohm (zwei Lautsprecher angeschlossen) 2 x 200 W (gelegentlich mit 400 W angegeben) bei 4 Ohm (vier Lautsprecher angeschlossen) AV-1700plus_manual_dede...
-
Seite 5: Frontplatte Und Rückwand

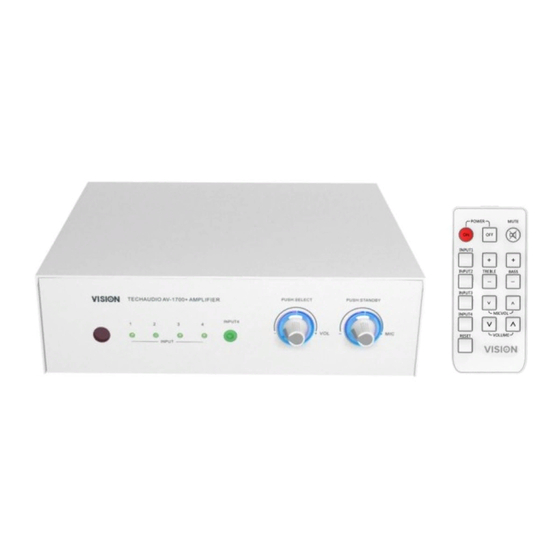

FRONTPLATTE UND RÜCKWAND IR-Receiver LEDs für aktiven Eingang Line-Level-Eingang 4 (3,5-mm-Miniklinke – auf Rückseite dupliziert) Lautstärkeregler für Line-Level-Eingang [Drücken: Eingangswahl] Gain-Regler für Mikrofoneingang [Drücken: ein/aus] Mikrofoneingang (XLR, symmetrisch) Line-Level-Eingänge 1 - 3 (2-Cinch) Line-Level-Eingang 4 (3,5-mm-Miniklinke – auf Vorderseite dupliziert) Line-Level-Ausgang (2-Cinch) Lautsprecherausgänge RS-232-Steuereingang... - Seite 6 FERNBEDIENUNG Gerät ein-/ausschalten Eingangswahl Klang zurücksetzen Stummschaltung Klangregler Gain-Regler für Mikrofoneingang Lautstärkeregler für Line-Level-Eingang AV-1700plus_manual_dede...
-
Seite 7: Montage
MONTAGE ANSCHLIESSEN VON EINGÄNGEN UND AUSGÄNGEN Es können bis zu zwei Lautsprecherpaare angeschlossen werden. Wenn das mitgelieferte Lautsprecherkabel verlängert werden muss, müssen Sie darauf achten, ein ungeschirmtes Lautsprecherkabel mit einer Drahtstärke von mindestens 0,75 mm zu verwenden. HINWEIS 1: Bei Verwendung eines abgeschirmten Kabels erlischt die Garantie. HINWEIS 2: Dies ist ein Digitalverstärker mit niedriger Impedanz. - Seite 8 RS-232-CODES Tabelle 1: Steuercodes Hex- Funktion Code Fernbedienung A5 11 11 Ruhemodus beenden A5 15 15 In Ruhemodus versetzen A5 05 05 Stummschaltung ein/aus (Ruhemodus wird nach 30 Minuten MUTE Stummschaltung aktiviert) A5 01 01 INPUT1 Eingangswahlschalter 1 A5 09 09 INPUT2 Eingangswahlschalter 2 A5 10 10...
- Seite 9 Ein Code besteht aus "A5" und zweimal dem Befehl. Senden Sie beispielsweise zum Einschalten "A5" und dann zweimal "11". Jedem Teil des Codes geht "0x" voraus, die vollständige Form lautet also "0xA5 0x11 0x11". Tabelle 2: Rückgabecodes Senden Sie zur Statusabfrage "A5 65 65". Der Status aller Funktionen wird ausgegeben. Hex-Code Funktion Bereich...
-
Seite 10: Fehlerbehebung
FEHLERBEHEBUNG Wenn das System nicht ordnungsgemäß funktioniert, ziehen Sie bitte die Informationen im folgenden Abschnitt zu Rate. Wenn sich das Problem nicht beheben lässt, trennen Sie die Stromverbindung und setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung. Problem Behebung Kein Ton •... -
Seite 11: Technische Daten
TECHNISCHE DATEN VERSTÄRKERABMESSUNGEN: 230 x 215 x 65 mm (Breite x Tiefe x Höhe) ohne Wählräder und Anschlüsse VERSTÄRKERGEWICHT: 3,0 kg FARBE: Weiß EINGÄNGE 4 x Stereoeingänge (3 x Phono-Buchsen / 1 x 3,5 mm-Minianschlussbuchse) 1 x Mikrofoneingang über XLR symmetrisch AUSGÄNGE 1 x Stereoausgang mit Line-Pegel über Phono-Buchsen SPEZIFIKATIONEN... -
Seite 12: Garantie
GARANTIE Für das Produkt wird eine zweijährige Einsendegarantie ab Kaufdatum gewährt. Diese Garantie gilt nur für den Ersterwerber und ist nicht übertragbar. Die Daten werden an der Verkaufsstelle mit denjenigen des autorisierten nationalen Vertriebshändlers abgeglichen, um jeden Zweifel auszuschließen. Wenn das Produkt bereits bei Auslieferung defekt ist, informieren Sie innerhalb von 21 Tagen nach dem Kaufdatum über Ihren Einzelhändler den nationalen Vertriebspartner.
