Verwandte Anleitungen für Vision AV-1600
Inhaltszusammenfassung für Vision AV-1600

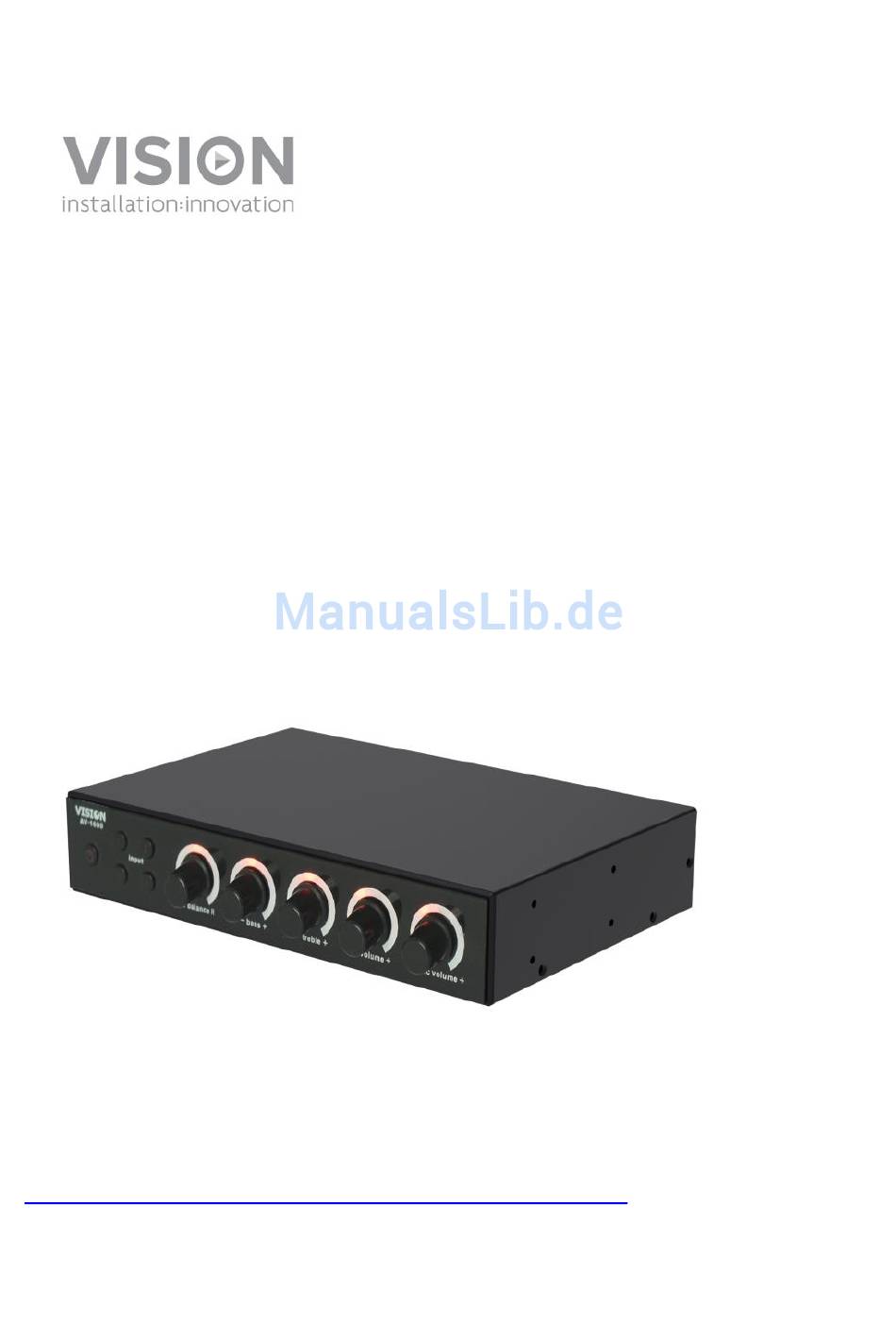

- Seite 1 AV-1600 DIGITALER VERSTÄRKER BEDIENUNGSANLEITUNG www.visionaudiovisual.com/techaudio/av-1600 AV-1600_manual_de...
- Seite 2 AV-1600_manual_de...
-
Seite 3: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. - Seite 4 URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. NUR ORTSÜBLICHE AC-STECKDOSEN VERWENDEN Wenn das Gerät an eine Steckdose mit höherer Spannung angeschlossen wird, kann diese einen Brand verursachen. NETZKABEL VORSICHTIG BEHANDELN Den Stecker nicht durch Ziehen am Kabel trennen; immer am Stecker aus der Steckdose ziehen.
- Seite 5 Die Leistungsabgabe von Verstärkern ändert sich, je nachdem, wie viele Lautsprecher angeschlossen sind. Professionelle Hersteller geben die Abgabe in der Regel basierend auf 8 Ohm an. Unseriöse Hersteller geben 4 Ohm an, damit ihr Produkt leistungsstärker erscheint. Dieser Verstärker hat eine Ausgabe von: 2 x 25 W (gelegentlich mit 50 W angegeben) bei 8 Ohm (zwei Lautsprecher angeschlossen) 2 x 50 W (gelegentlich mit 100 W angegeben) bei 4 Ohm (vier Lautsprecher angeschlossen) AV-1600_manual_de...
-
Seite 6: Frontplatte Und Rückwand
FRONTPLATTE UND RÜCKWAND Netzschalter Eingangswahlschalter Balance-Regler Bassregler Höhenregler Lautstärkeregler für Line-Level-Eingang Lautstärkeregler für Mikrofoneingang (wird nicht durch die Line-Level-Lautstärke beeinflusst) Mikrofoneingang XLR symmetrisch 2-Phono Line-Level Stereo-Eingänge 2-Phono Line-Level Stereo-Ausgänge Ground-Lift- / Brummschleifenschalter Lautsprecherausgänge Stromausgang (für Projektor) Stromeingang AV-1600_manual_de... -
Seite 7: Installation
INSTALLATION ANSCHLIESSEN VON EINGÄNGEN UND AUSGÄNGEN Es können bis zu zwei Lautsprecherpaare angeschlossen werden. Wenn das mitgelieferte Lautsprecherkabel verlängert werden muss, müssen Sie darauf achten, ein ungeschirmtes Lautsprecherkabel mit einer Drahtstärke von mindestens 0,75 mm zu verwenden. HINWEIS 1: Bei Verwendung eines nicht geeigneten abgeschirmten Kabels erlischt die Garantie. -
Seite 8: Fehlerbehebung
FEHLERBEHEBUNG Wenn das System nicht ordnungsgemäß funktioniert, ziehen Sie bitte die Informationen im folgenden Abschnitt zu Rate. Wenn sich das Problem nicht beheben lässt, trennen Sie die Stromverbindung und setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung. Problem Behebung Kein Ton •... -
Seite 9: Spezifikationen
TECHNISCHE DATEN ABMESSUNGEN VERSTÄRKER: 220 x 165 x 44 mm VERSTÄRKERGEWICHT: 1,2 kg FARBE: schwarz EINGÄNGE 4 x Stereoeingänge über Phono-Buchsen 1 x Mikrofoneingänge über XLR symmetrisch AUSGÄNGE 1 x Stereoausgang mit Line-Pegel über Phono-Buchsen SPEZIFIKATIONEN 2 x 25 W bei 8 Ohm Klirrfaktor (THD): <2 % Frequenzbereich (Line-Eingang): 50Hz bis 17 kHz Signal/Rauschabstand (Line-Eingang): 75 dB... -
Seite 10: Garantie
GARANTIE Für das Produkt wird eine zweijährige Einsendegarantie ab Kaufdatum gewährt. Diese Garantie gilt nur für den Ersterwerber und ist nicht übertragbar. Die Daten werden an der Verkaufsstelle mit denjenigen des autorisierten nationalen Vertriebshändlers abgeglichen, um jeden Zweifel auszuschließen. Wenn das Produkt bereits bei Auslieferung defekt ist, informieren Sie innerhalb von 21 Tagen nach dem Kaufdatum über Ihren Einzelhändler den nationalen Vertriebspartner.
