MANUAL DEL PRODUCTO TC3-AMP
ES
1 Vatios
Las medidas más exactas a la hora de calcular los vatios son
la «Potencia de programa» y la «RMS» («Root Mean Squared»
o media cuadrática), ya que estas miden los niveles medios
durante un periodo determinado.
La potencia de salida del amplificador cambia dependiendo
de la cantidad de altavoces conectados. Normalmente, los
fabricantes profesionales expresan la potencia de salida en
8 ohmios. Otros fabricantes de menos prestigio la expresan
como 4 ohmios para que su producto parezca más potente.
La salida de este amplificador es:
2 x 25 W (a veces expresado como 50 W) a 8 ohmios (dos
altavoces conectados)
2 x 50 W (a veces expresado como 100 W) a 4 ohmios (cuatro
altavoces conectados)

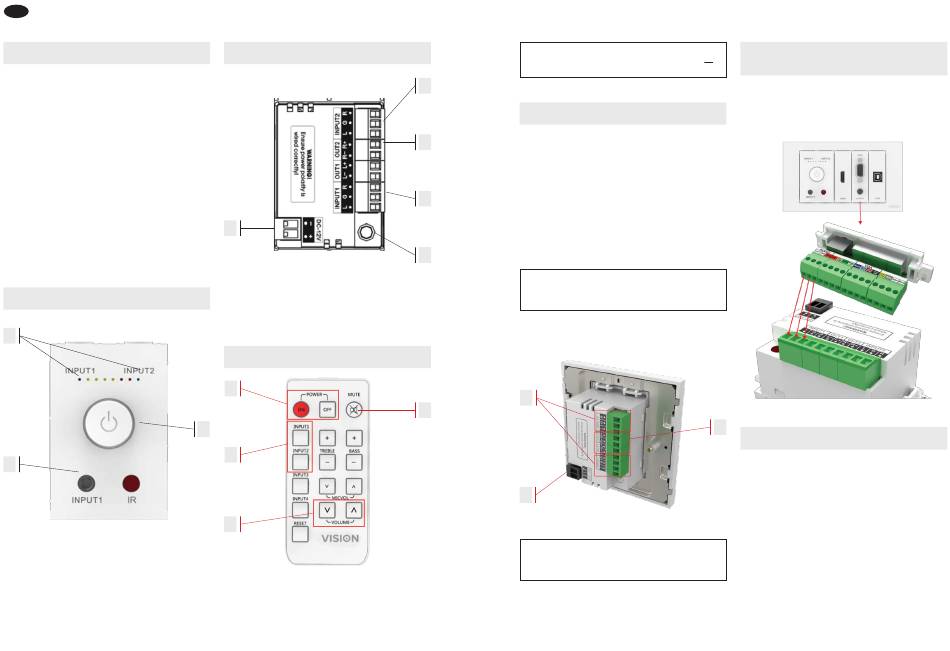

2 Panel delantero
1
2
1. Indicadores de entrada activa (LED de color azul)
2. Entrada 1, toma de miniconector de 3,5 mm
3. Volumen (giratorio) / Selección de entrada (pulsación
breve) / Modo de espera (pulsación larga)
20
3 Panel trasero
1
1. Entrada de corriente (Phoenix)
2. Entrada 2 (a tierra/izquierda/derecha)
3. Salidas de los altavoces
4. Entrada 1 (a tierra/izquierda/derecha)
5. Receptor de infrarrojos
4 Mando a distancia por infrarrojos
1
3
2
3
1. Encendido/Apagado
2. Entradas 1 y 2
3. Bajada y subida de volumen
4. Silenciar
Nota: El mando a distancia es común a otros productos
de Vision, por lo que algunos botones, como el de tono, no
funcionan con este producto.
2
5 Instrucciones de instalación
3
Este módulo amplificador se puede instalar de forma
independiente o se puede integrar en una placa frontal de
conectividad Techconnect.
Utilización como producto independiente:
4
1. CONEXIÓN A LAS ENTRADAS. Si tiene un cable de RCA de
audio doble, trence juntos ambos conductores a tierra.
2. CONEXIÓN A LAS SALIDAS. Conecte hasta un máximo de
dos altavoces a cada salida (cuatro en total).
5
El cable del altavoz debe ser no apantallado y de al menos
0,75 mm de calibre. LA GARANTÍA SE ANULARÁ SI UTILIZA
UN CABLE APANTALLADO INADECUADO, P. EJ., UN CABLE
DE RCA DE AUDIO SENCILLO.
3. CONÉCTELO A LA CORRIENTE
1
4
3
NOTA: ESTE AMPLIFICADOR ES DE BAJA IMPEDANCIA. NO
INTENTE CONECTAR ALTAVOCES DE LÍNEA DE 100 V (por lo
general, estos serán cualquier altavoz con una «t» en su
código de parte).
6 Integración en una placa frontal
de conectividad
El ejemplo siguiente muestra cómo conectar un módulo
adyacente. Con el amplificador se incluye un cable corto para
realizar esta conexión.
2
7 Memoria de programa
De forma predeterminada, al encender el amplificador, este
recupera tanto la última entrada como el nivel de volumen
anterior.
Si desea cambiar este ajuste de modo que siempre se
encienda con una entrada y nivel de volumen fijos:
1. Con el amplificador en modo de espera, mantenga
pulsado el regulador giratorio durante 10 segundos.
Continúe pulsándolo.
2. Transcurridos 10 segundos, los LED de entrada
parpadearán alternativamente. Suelte el regulador
cuando se encienda el LED de la Entrada 2.
