PYRO LIGHT
| Leichtgewichtrollstuhl
•
Beim wieder Anbringen ist das Rad einfach wieder auf die Auf-
nahme zu stecken. Dabei ist ebenfalls der Arretierknopf hinein zu
drücken.
7.8. Sitzhöhenverstellung
Die Position des Antriebsrades ist ein Kriterium für ein leichtes, beque-
mes und angenehmes Fahren.
•
Die Antriebsräder und Lenkräder lassen sich in der Vertikalen zur
Einstellung der Sitzhöhe verstellen.
•
Durch Verdrehung des Adapterblockes um 180° lässt sich eine
Radstandsverlängerung einrichten. Diese erhöht die Stabilität ge-
gen das Kippen nach hinten (Beachten Sie die Montageanleitung)

8. Optionen

8.1. Waagrecht verstellbare
Beinstützen
Montage, Demontage, Abschwenken und Einstellung der Beinstützen
und der Beinstützenlänge entnehmen Sie bitte dem Kapitel 7.2

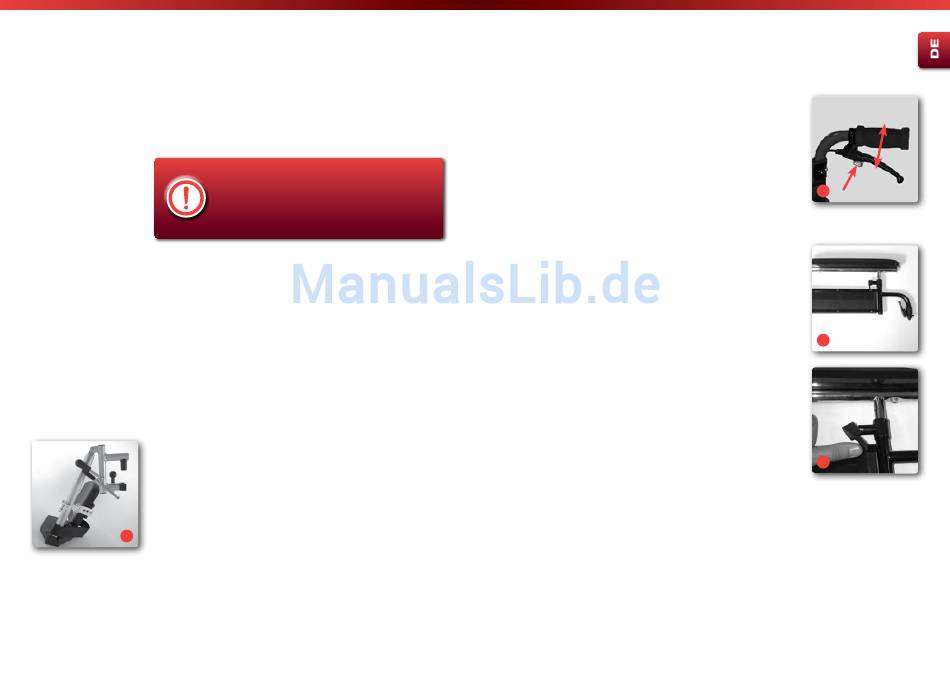

Die waagerechte Verstellung funktioniert wie folgt (siehe Abb. 25):
25 •
Hebel nach hinten ziehen
•
Durch Heben oder Senken des Fußplattenträgerrohres die
Beinstütze in die gewünschte Position bringen
•
Hebel loslassen. Beinstütze arretiert selbsttätig.
20
Achten Sie beim Aufstecken darauf, dass die Steck-
achse bis zum Anschlag eingeführt ist!
Prüfen Sie nach dem Aufstecken den sicheren Sitz
des Rades indem Sie das Rad zu sich herziehen, ohne
dabei den Arretierknopf der Steckachse zu betätigen!
Leichtgewichtrollstuhl |

8.2. Trommelbremse

Betätigung der Trommelbremse für den Begleiter
Zum dosierten Abbremsen der Fahrt ziehen Sie einfach die Bremshebel
rechts und links gleichmäßig nach Bedarf an.
Zur Feststellung der Bremse wird bei angezogenem Bremshebel der
Arretierhebel nach vorn gedrückt (Abb. 26). Um die Feststellbremse
wieder zu lösen, einfach die Bremshebel kurz anziehen. Die Arretierung
löst sich selbsttätig (Abb. 26).
8.3. Höhenverstellbare Seitenteile
(Pyro Light XL)
Optional kann Ihr Pyro Light XL mit höhenverstellbaren bzw. abnehm-
baren Seitenteilen (Abb. 27) ausgestattet werden (nur Lang-Version).
Höhenverstellung:
•
Betätigen Sie den Arretierhebel um die Armlehne in die gewünschte
Position zu verstellen (75 mm 3 Stufen à 25 mm, Abb. 28).
•
Wenn Sie die gewünschte Position erreicht haben lassen Sie den
Hebel los. Die Arretierung rastet selbsttätig ein.
•
Die Höhe ist dann richtig gewählt, wenn bei Aufliegendem Unter-
arm, Ober- und Unterarm in etwa einen rechten Winkel bilden.
8.4. Höhenverstellbare Schiebegriffe
Einstellungen an den Schiebegriffen sollten nur vom autorisierten
Fachhändler durchgeführt werden!
Bischoff & Bischoff GmbH | 15.102013
PYRO LIGHT
26
27
75 mm
3 Stufen
à 25 mm
28
21
