Messung Radumfang auf dem Prüfstand vorbereiten

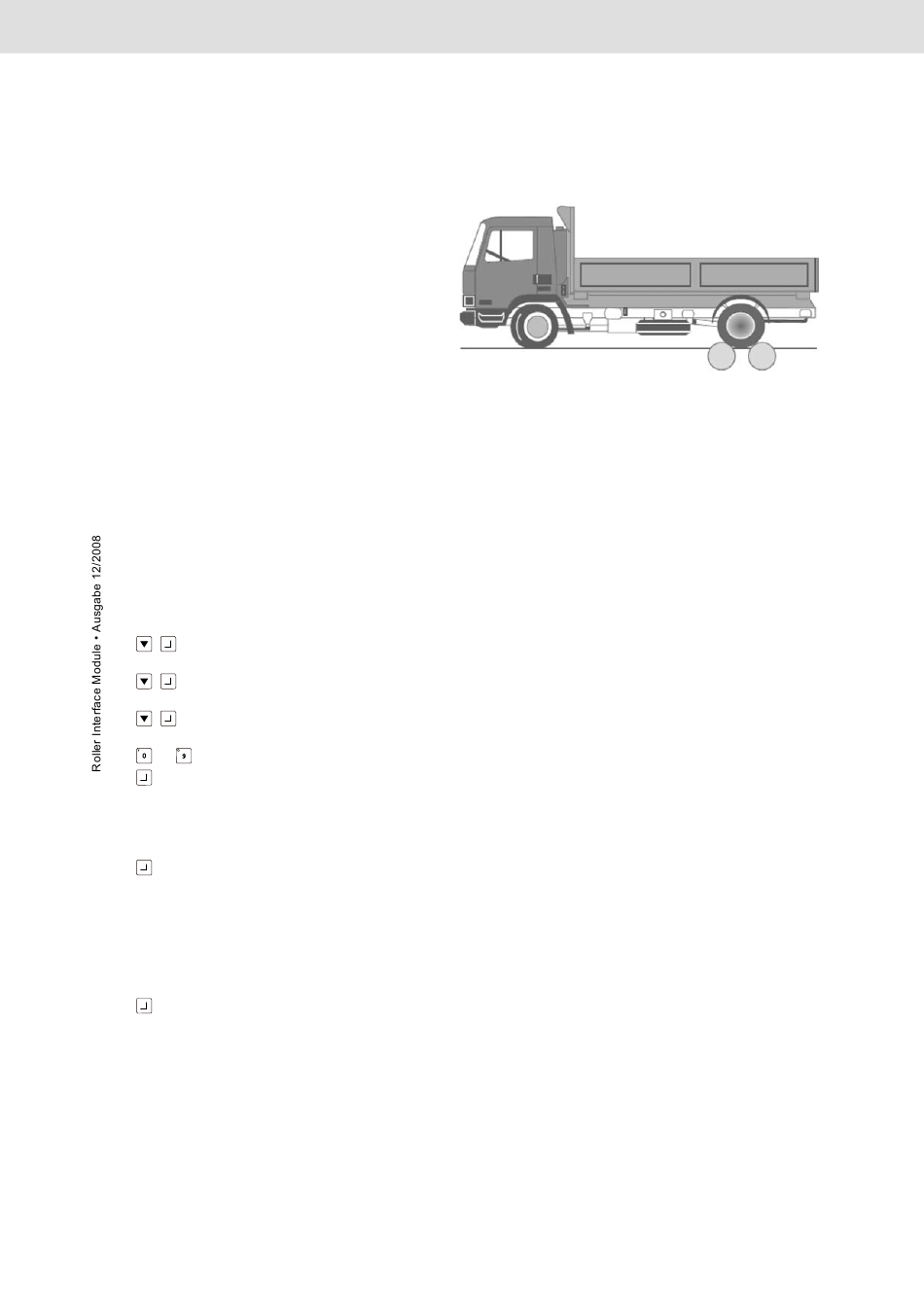

Abb. 9: Radumfangsmessung Prüfstand
Fahren Sie das Fahrzeug mit der Antriebsachse auf die Rollen.
Kleben Sie auf der Seite der Lichtschranke Reflexstreifen auf das Rad.
Ermittlung des Rollenanpasswerts mit dem CTC II
Öffnen Sie das Menü „Service"; siehe Kapitel „Konfigurierung starten" auf
Seite 27.
Öffnen Sie das Menü „Einstellungen Rolle".
Öffnen Sie das Menü „Rollenanpassung".
Öffnen Sie das Menü „Autotmatische Rollenanpassung".
Geben Sie den auf der Straße ermittelten Radumfang ein und bestätigen Sie die-
sen.
Bringen Sie das Fahrzeug auf Prüfgeschwindigkeit oder treiben Sie die Mess-
rolle an.
Starten Sie die Messung des Radumfangs auf der Rolle.
Der CTC II beendet die Messung selbsttätig. Aus den beiden Radumfängen
(Radumfang auf der Straße und Radumfang auf dem Prüfstand) ermittelt der
CTC II automatisch den Rollenanpasswert im Format X.XXX cm/Imp.
Der Anpasswert wird im Display des CTC II angezeigt.
Bestätigen Sie den Anpasswert.
Der Anpasswert (Weg der Messrolle pro elektrischem Impuls in cm/Imp) wird
gespeichert.
