Anschluss J13 Schnittstelle Schleppkabel (optional)
4

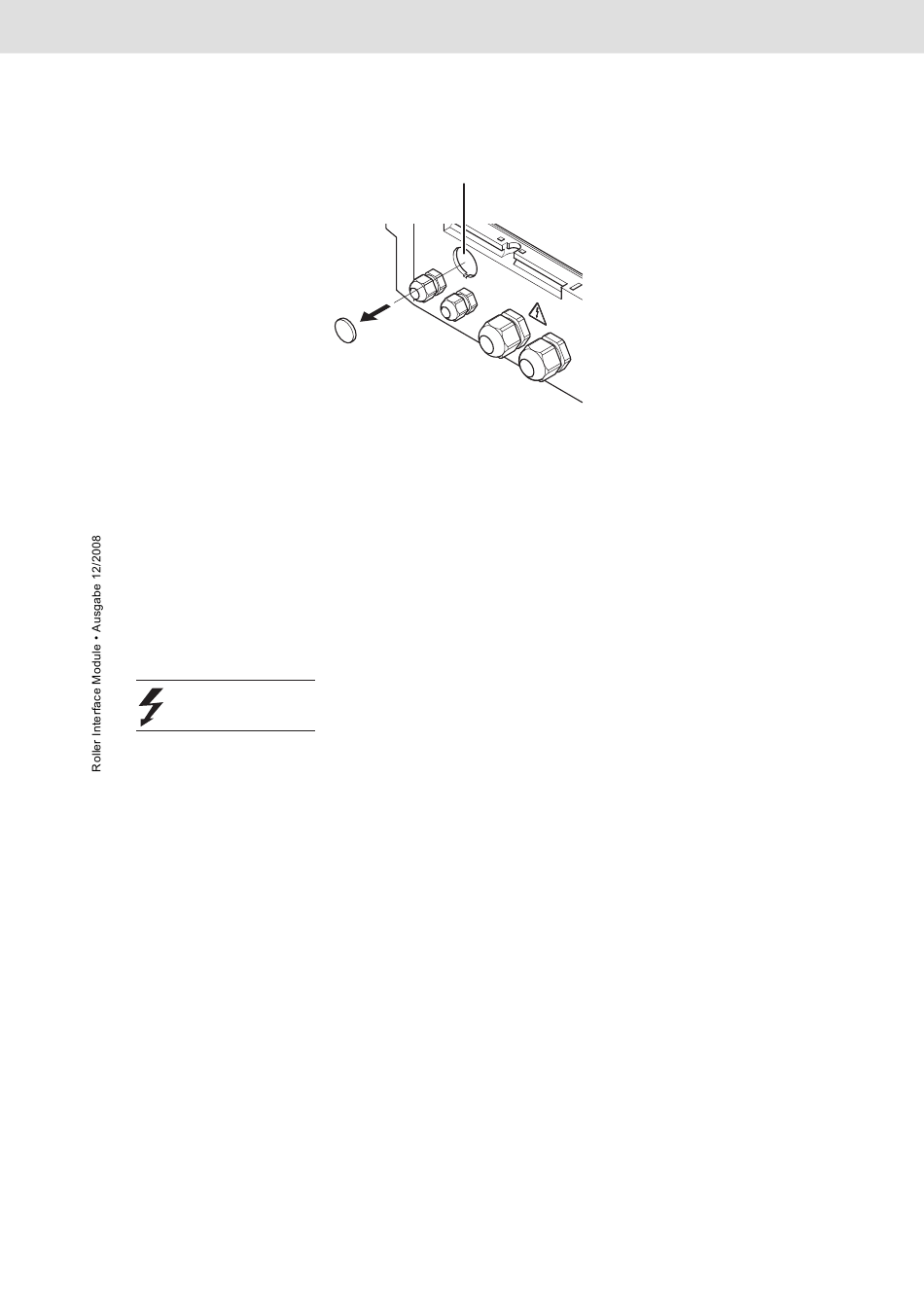

Brechen Sie die Stanzung (4) für die Durchführung der Schnittstelle für das
Schleppkabel aus dem Gehäuse heraus (z. B. mit einem Schraubendreher).
Schieben Sie die Schnittstelle für das Schleppkabel von innen durch die Durch-
führung.
Fixieren Sie die Schnittstelle für das Schleppkabel mit der Überwurfmutter.
Stecken Sie den Steckanschluss der Verbindungsleitung auf die 8-polige Ste-
ckerleiste J13 (siehe Pos. (14) Abbildung 1 auf Seite 7).
Der Anschluss für das Schleppkabel am Roller Interface Module ist installiert.
Das Schleppkabel zum CTC II kann angeschlossen werden.
Achten Sie beim Verlegen der Leitungen darauf, dass die Leitungen keine
Stolpergefahr bilden und dass keine Beschädigungen an den Leitungen durch
andere Gegenstände oder Hitzeeinwirkungen entstehen.◄
