Roller Interface Module
Montageanleitung

Hardware-Vorteiler SW1

SW1
¼ ½ 1
ON
Hinweis
A2C59512810
Das Roller Interface Module kann mit einer Impulszahl von 0,2 bis 5 cm/
Impuls arbeiten. Höherauflösende Signale des Rollenimpulsgebers können
über einen Hardware-Vorteiler angepasst werden.
OFF
ON

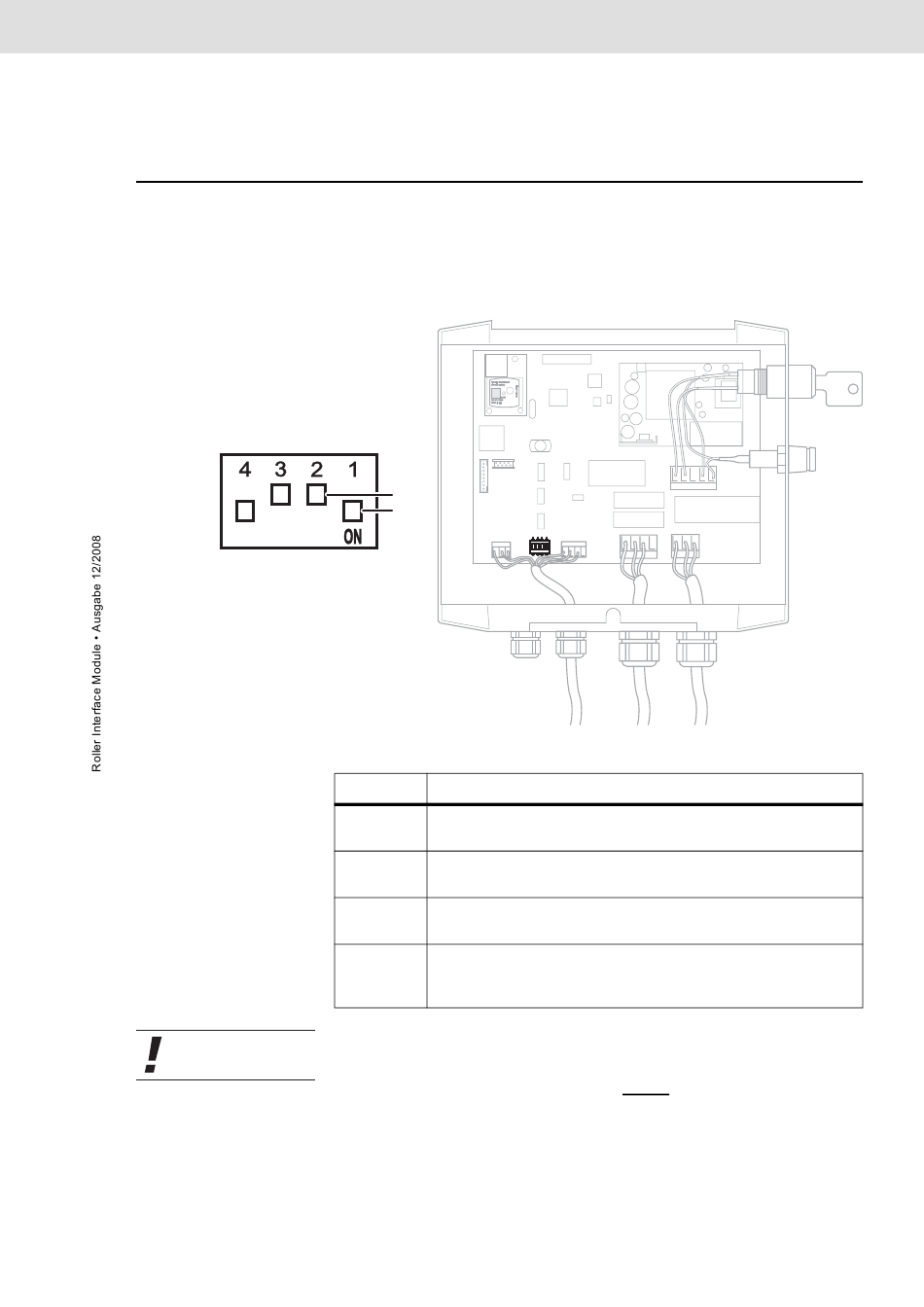

Abb. 7: Hardware-Vorteiler SW1
Schalter
Teilereinstellung
1
Position ON: 1 x Gebersignal (Frequenz)
Position OFF: keine Geberimpulse
2
Position ON: 1/2 x Gebersignal (Frequenz)
Position OFF: keine Geberimpulse
3
Position ON: 1/4 x Gebersignal (Frequenz)
Position OFF: keine Geberimpulse
4
Position ON: das vorgeteilte Gebersignal wird an die CPU
weitergeleitet (Normalbetrieb).
Position OFF: Firmware Update Mode
Es muss genau einer der Schalter 1 bis 3 in Position ON stehen, damit
korrekte Messergebnisse erzielt werden können.
Der Schalter 4 muss im normalen Betrieb immer in Position ON stehen.◄
