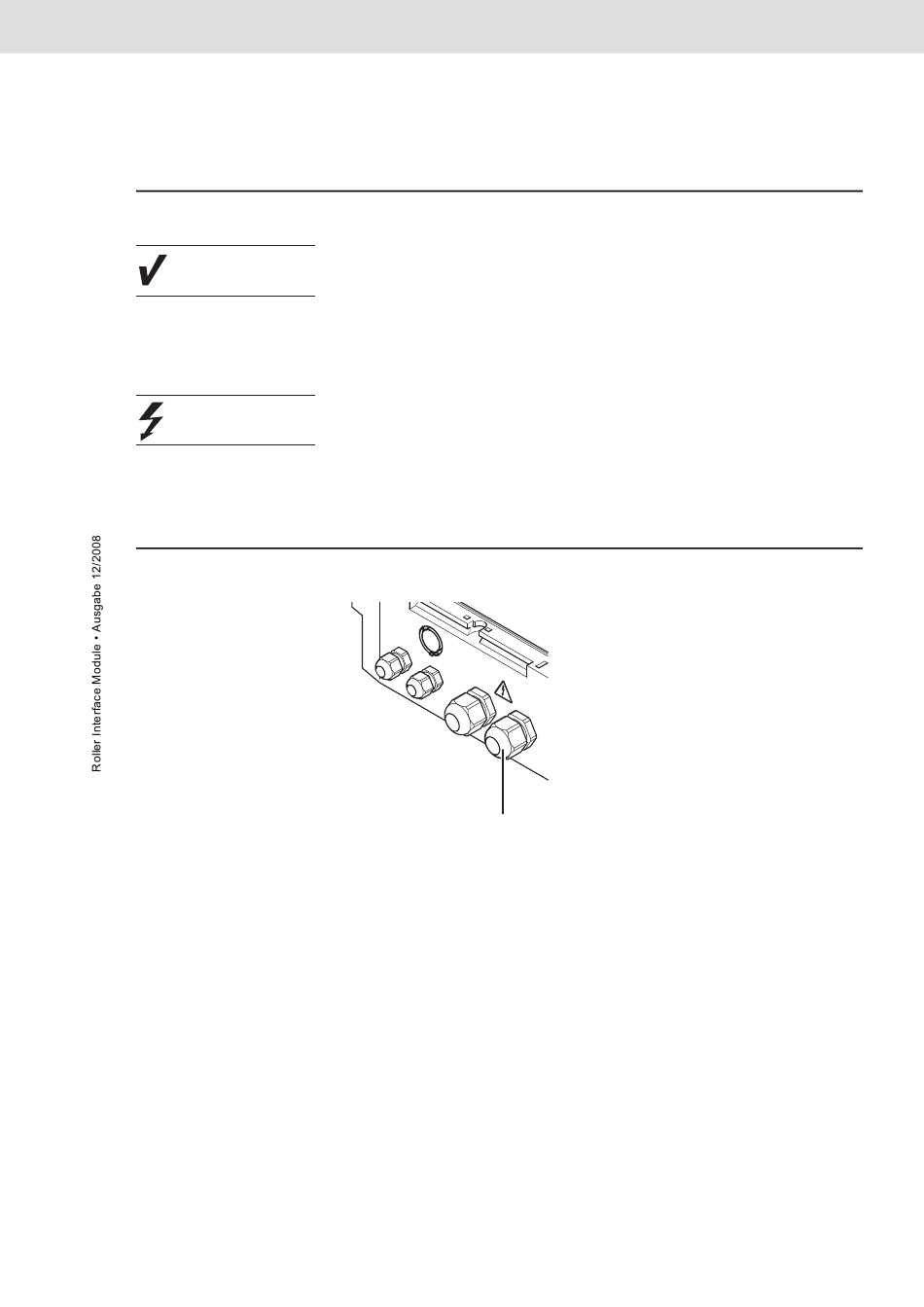

Installation des Roller Interface Modules

Voraussetzung
Vorsicht
Anschlüsse installieren
1
2
3
4
A2C59512810
Für den Montageplatz des Roller Interface Modules muss Folgendes beachtet
werden:
• Die Umgebungstemperatur beträgt zwischen +0 °C und +40 °C.
• Die Installation des Netzanschlusses muss durch einen Elektriker erfolgen
oder abgenommen werden.◄
Prüfen Sie vor Anschluss und Inbetriebnahme des Roller Interface Modules
die Netzspannung.
Das System ist vom Werk auf eine Eingangsspannung von 100 bis 240 V aus-
gelegt.◄
1
Lösen Sie die Verschraubung (1).
Schieben Sie das Kabelende durch die Überwurfmutter, Dichtung und Kabelver-
schraubung in das Innere des Gehäuses.
Schließen Sie die Litzen laut Anschlussplan an.
Befestigen Sie die Verschraubung (1) und fixieren Sie das Kabel.
