Produktübersicht; Anschlussübersicht - VDO CTC II Montageanleitung

Roller Interface Module
Montageanleitung
Produktübersicht
Anschlussübersicht
A2C59512810
14 1 2
13 12 11 10

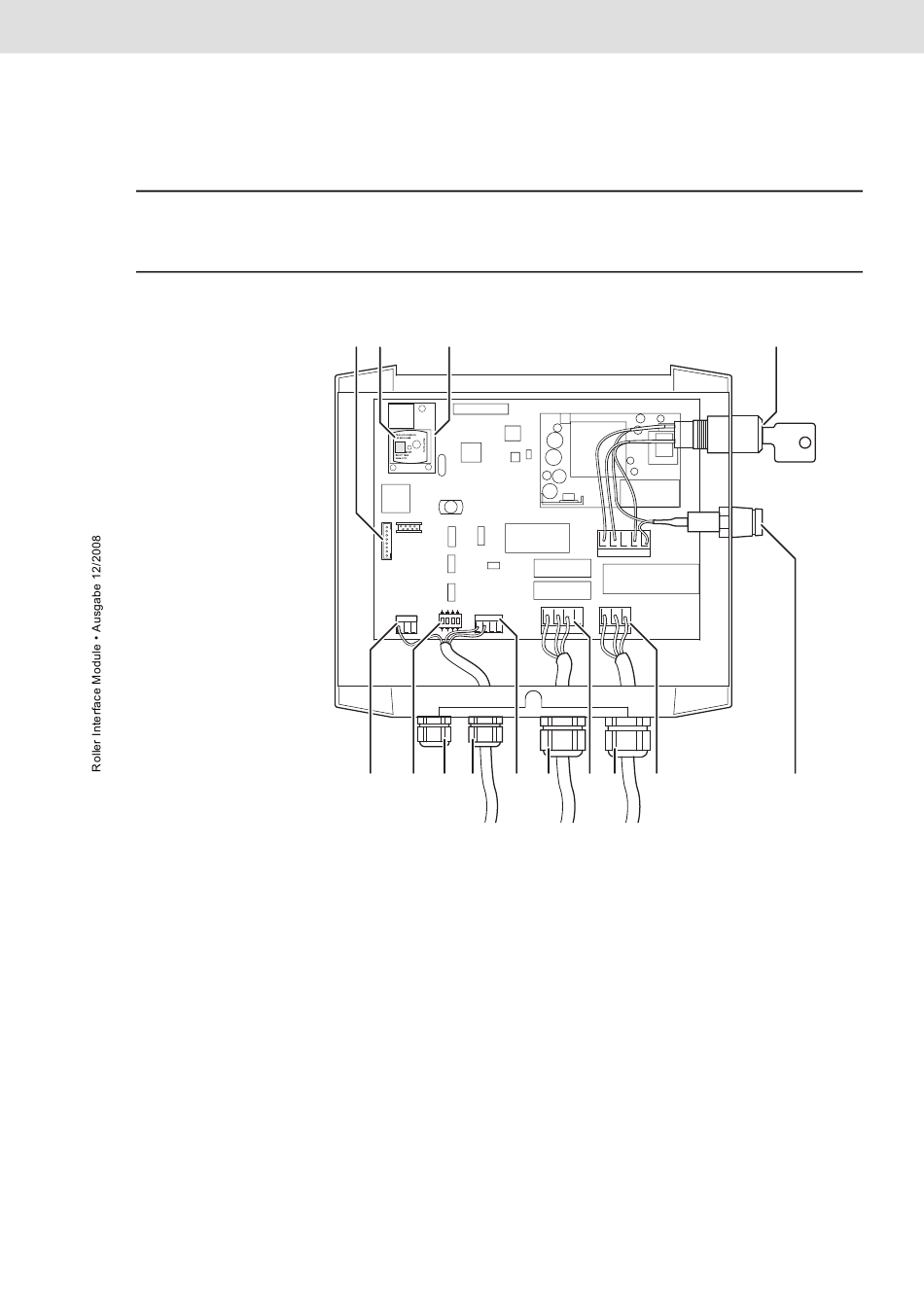

Abb. 1: Anschlussübersicht
1 Bluetooth-Adresse des Roller Interface Modules
2 Bluetooth Modul
3 Schlüsselschalter
4 Sicherung
5 Netzanschluss; siehe Kapitel „Anschluss J1 Spannungsversorgung" auf Seite 12
6 Verschraubung Netzanschluss
7 Anschluss Aushebebalken; siehe Kapitel „Anschluss J2 Magnetventil für Aushe-
bebalken" auf Seite 13
8 Verschraubung Aushebebalken
9 Anschluss Rollenimpulsgeber; siehe Kapitel „Anschluss J3 Rollenimpulsgeber"
auf Seite 14
10 Verschraubung Rollenimpulsgeber
11 Verschraubung Lichtschranke
© Continental Trading GmbH
9 8 7 6 5
Produktübersicht
Anschlussübersicht
3
4
7
