TerraTec Aureon 7.1 Space Handbuch

Soundsystem, digital audio solution
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Deutsches Handbuch
Stand 01.12.02

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TerraTec Aureon 7.1 Space

Inhaltszusammenfassung für TerraTec Aureon 7.1 Space

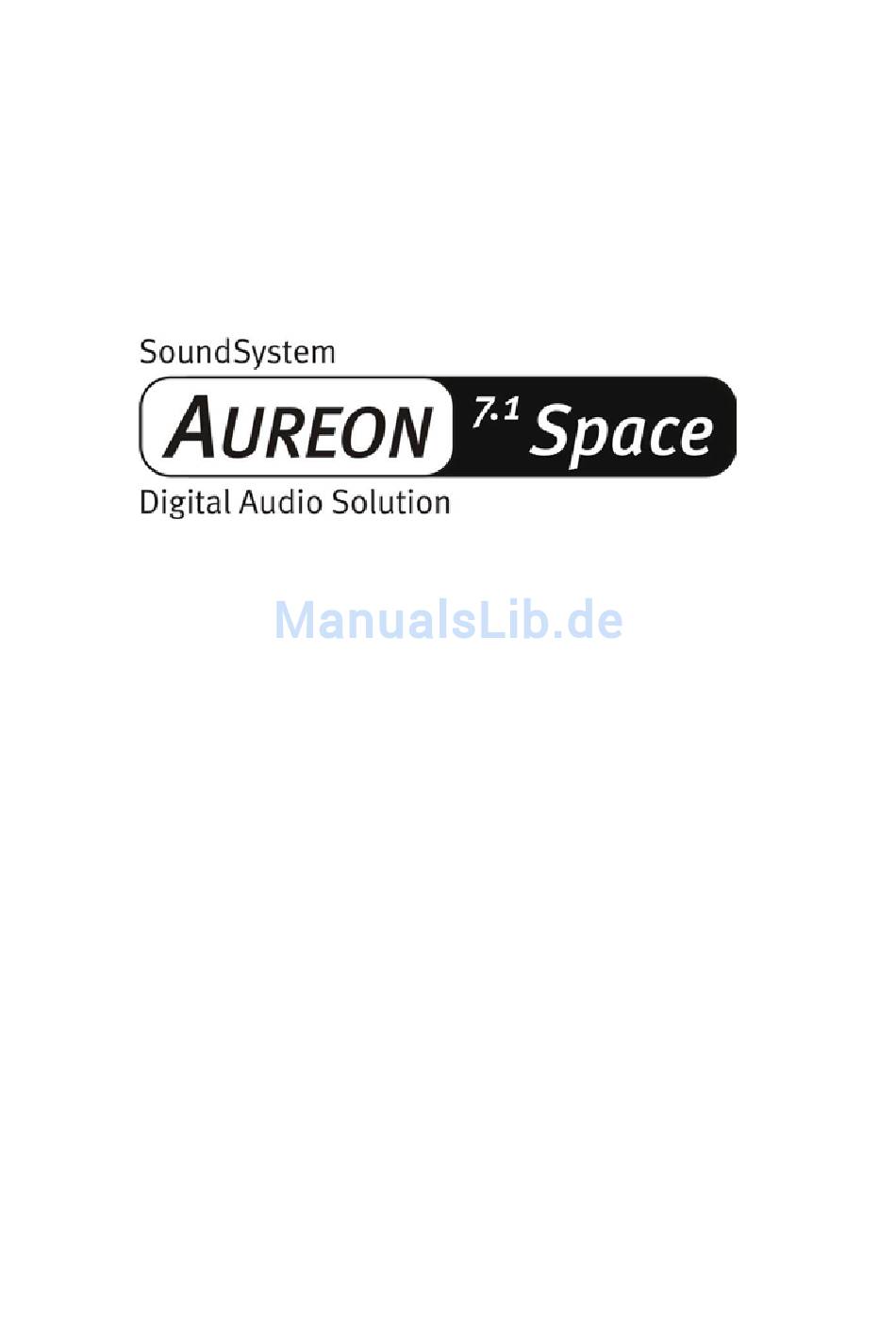

  • Seite 1 Deutsches Handbuch Stand 01.12.02...
  • Seite 2 CE - Erklärung Wir: TerraTec Electronic GmbH · Herrenpfad 38 · D-41334 Nettetal erklären hiermit, dass das Produkt: Aureon 7.1 Space SoundSystem auf das sich diese Erklärung bezieht, mit den folgenden Normen bzw. normativen Dokumenten überein- stimmt: 1. EN 55022 Class B 2.

  • Seite 3: Inhaltsverzeichnis

    Einen schönen guten Tag......................4 Vom Auspacken bis zur Installation..................6 Kurz und knapp für schnellstartende Profis................7 Die Anschlüsse der Aureon 7.1 Space PCI-Karte ..............8 Einbau und Installation - Schritt für Schritt................9 Die Installation der Treiber-Software.................. 11 Die Anschlüsse und ihre Anwendung.

  • Seite 4: Einen Schönen Guten Tag

    Einen schönen guten Tag. Wir freuen uns, dass auch Sie ein SoundSystem von TerraTec gewählt haben und gratulieren Ihnen zu dieser Entscheidung. Sie haben mit diesem Produkt ein anspruchsvolles Stück „Sta- te of the Art“-Audiotechnik erworben und wir sind überzeugt, dass Ihnen unser Produkt in den nächsten Jahren viele nützliche Dienste erweisen und vor allem eine Menge Spaß...
  • Seite 5 Zugriff auf Einstellungen wie Kopierschutz . Die Schnittstelle kann dabei sogar für die Übertragung „roher Datenströme“ (Raw-Data), wie AC-3 und DTS genutzt werden. Als Tüpfelchen auf dem i liegt der Aureon 7.1 Space auch noch ein 1.0 m langes TOS-Link-Kabel bei.

  • Seite 6: Vom Auspacken Bis Zur Installation

    Sollte es dann immer noch nicht klappen, steht Ihnen unsere Service-Hotline gerne zu Verfü- gung. Die Telefonnummer sowie die Hotlinezeiten finden Sie im Anhang dieser Dokumentati- Überprüfen Sie zunächst die Vollständigkeit des Pakets. Der Lieferumfang des SoundSystem Aureon 7.1 Space umfasst mindestens: · 1 PCI-Soundkarte TerraTec SoundSystem Aureon 7.1 Space ·...

  • Seite 7: Kurz Und Knapp Für Schnellstartende Profis

    Kurz und knapp für schnellstartende Profis. · Beim SoundSystem Aureon 7.1 Space handelt es sich um eine Busmastering-fähige PCI- Steckkarte. Wählen Sie möglichst einen PCI-Steckplatz, der weit von Grafikkarte(n) oder SCSI-/RAID-Controller entfernt liegt – also (meist) möglichst weit „unten“.

  • Seite 8: Die Anschlüsse Der Aureon 7.1 Space Pci-Karte

    Die Anschlüsse der Aureon 7.1 Space PCI-Karte 1. Analoger Mikrofon Audio-Eingang (für 3,5mm Miniklinke) 2. Analoger Stereo Audio-Eingang (für 3,5mm Miniklinke) 3. Analoger Stereo Audio-Ausgang „Front“ (für 3,5mm Miniklinke) 4. Analoger Stereo Audio-Ausgang „Rear“ (für 3,5mm Miniklinke) 5. Analoger Stereo Audio-Ausgang „Center-LFE“, Links- = Center, Rechts = LFE/Subwoofer (für 3,5mm Miniklinke)

  • Seite 9: Einbau Und Installation - Schritt Für Schritt

    Steckplatz. Unter Umständen müssen Sie die Karte kräftig hineindrücken, damit eine ordnungsgemäße Verbindung zustande kommt. Gehen Sie dennoch behutsam vor, und achten Sie unbedingt darauf, dass die Kontakte genau aneinander ausgerichtet sind, da sie ansonsten die Hauptplatine oder Ihre Audiokarte beschädigen können. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 10 Montieren Sie abschließend wieder die Gehäuseabdeckung. · Schließen Sie jetzt Ihre Audio-Peripherie (HiFi-Verstärker, Aktiv-Lautsprecher, Mischpult, etc.) an die Aureon 7.1 Space an. (Lesen Sie dazu auch das Kapitel „Die Anschlüsse und ihre Anwendung.“ ab Seite 25). · Schließen Sie das Netzkabel sowie alle anderen Kabel wieder an Ihren PC an. Vergewis- sern Sie sich, dass Ihre Lautsprecher oder Ihre Stereoanlage auf eine niedrige Lautstärke...

  • Seite 11: Die Installation Der Treiber-Software

    Die Installation der Treiber-Software. Das SoundSystem Aureon 7.1 Space wird derzeit mit Treibern für die Betriebssysteme Win- dows 98 SE, Windows ME, Windows 2000 und Windows XP ausgeliefert. Der Betrieb der Karte unter Windows 95 und Windows NT 4 ist nicht möglich. Vor der Installation sollten Sie also feststellen, welches Betriebssystem Sie verwenden.
  • Seite 12 Wählen Sie hier „Nach dem besten Treiber für das Gerät suchen (empfohlen).“ Und klicken Sie „Weiter“. Geben Sie hier den Pfad <CD>:\Drivers\WDM\ ein und klicken Sie auf „OK“. Alternativ können Sie den Pfad zum besten Treiber Ihrer Aureon 7.1 Space auch per Maus wählen, in dem Sie auf „Durchsu- chen...“ klicken.
  • Seite 13 Sollte Windows ein weiteres Mal nach einer Treiberdatei fragen, verweisen Sie bitte wieder auf das oben genannte Verzeichnis der Aureon 7.1 Space CD-ROM. Außerdem kann es vor- kommen (z.B. für den Fall, dass dies die erste Soundkarteninstallation in Ihrem System ist), dass einige Windows-Erweiterungen mit installiert werden müssen.
  • Seite 14 So sollte das Fenster aussehen, wenn alles korrekt eingerichtet ist. Im Bild ist der Zweig „Audio-, Video- und Game-Controller“ aufgeklappt. Das können auch Sie tun, wenn Sie das kleine „+“-Symbol auf der linken Seite anklicken. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 15 Wählen Sie „Position des Treibers angeben (Erweitert)“ und klicken Sie auf „Weiter“. Aktivieren Sie die Checkbox „Geben Sie eine Position an:“, geben Sie den Pfad <CD>:\Drivers\WDM\ ein und klicken Sie auf „Weiter“. Alternativ können Sie in den entsprechenden Ordner wechseln, in dem Sie auf „Durchsuchen...“ klicken. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 16 Die jeweilige Software kann ebenso einfach wieder aus Ihrem System verschwinden. Rufen Sie dazu in der Systemsteuerung „Software“ auf und suchen Sie die Programme die gelöscht werden sollen. Wählen Sie diese nacheinander aus und klicken Sie jeweils auf „Hin- zufügen/Entfernen...“. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 17 So sollte das Fenster aussehen, wenn alles korrekt eingerichtet ist. Im Bild ist der Zweig „Audio-, Video- und Game-Controller“ aufgeklappt. Das können auch Sie tun, wenn Sie das kleine „+“-Symbol auf der linken Seite anklicken. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 18 Hardware durch den Hardwareassistenten von Windows 2000 gefunden wurde, sehen Sie folgendes Fenster. Klicken Sie auf „Weiter“. Wählen Sie „Nach einem passenden Treiber für das Gerät suchen (empfohlen)“ und klicken Sie auf „Wei- ter“. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 19 Aktivieren Sie die Checkbox „CD-ROM-Laufwerke“ und klicken Sie „Weiter“. Auch diesen Bildschirm sollten Sie mit „Weiter“ bestätigen. Setzen Sie die Installation durch Klicken auf „Ja“ fort. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 20 Sache. Sollte Windows ein weiteres Mal nach einer Treiberdatei fragen, verweisen Sie bitte wieder auf das oben genannte Verzeichnis der Aureon 7.1 Space CD-ROM. Nach erfolgreicher Treiber-Installation sollte zunächst über den Autostarter das ControlPanel installiert werden und anschließend die weitere Bundlesoftware.
  • Seite 21 So sollte das Fenster aussehen, wenn alles korrekt eingerichtet ist. Im Bild ist der Zweig „Audio-, Video- und Game-Controller“ aufgeklappt. Das können auch Sie tun, wenn Sie das kleine „+“-Symbol auf der linken Seite anklicken. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 22 Hardware durch den Hardwareassistenten von Windows XP gefunden wurde, sehen Sie folgendes Fenster. Wählen Sie „Einen speziellen Ort angeben (Erweitert)“ und klicken Sie auf „Weiter“. Wählen Sie „Diesen Pfad durchsuchen“ und geben Sie den Pfad „<CD>:\Drivers\WDM“ an. Klicken Sie nun auf „Weiter“. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 23 Betriebssystemen getestet haben. Von daher können Sie die Installation getrost fortsetzen. Klicken Sie „Fertig stellen“. Es kann sein, dass im weiteren Verlauf der Installation erneut ein solcher Dialog erscheint, bleiben Sie ruhig und handeln Sie besonnen und überlegt, indem Sie auf „Ja“ klicken. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 24 Sache. Sollte Windows ein weiteres Mal nach einer Treiberdatei fragen, verweisen Sie bitte wieder auf das oben genannte Verzeichnis der Aureon 7.1 Space CD-ROM. Nach erfolgreicher Treiber-Installation sollte zunächst über den Autostarter das ControlPanel installiert werden und anschließend die weitere Bundlesoftware.

  • Seite 25: Die Anschlüsse Und Ihre Anwendung

    Das SoundSystem Aureon 7.1 Space ist an und auf der PCI-Karte mit zahlreichen Anschluss- möglichkeiten gesegnet. Diese möchten wir Ihnen im folgenden kurz vorstellen: Von innen, onbaord: CD-Audio, AUX und TTL. Auf der Platine der Aureon 7.1 Space befinden sich drei Steck-Anschlüsse für die analoge Verbindung von CD-ROM-Laufwerk(en) (CD1 und CD2) oder anderen Steckkarten, wie TV- oder Video-Erweiterungen (AUX).
  • Seite 26 Aufnahme auswählen. Bleibt bei den analogen Anschlüssen zu guter Letzt die rosafarbene Buchse (Mic In) am Slot- blech: Dies ist der Mikrofon-Eingang des SoundSystem Aureon 7.1 Space . Schließen Sie hier ein Kondensator-Mikrofon an. Von hinten, digital – 1 ’raus, 1 ’rein.

  • Seite 27: Die Software

    SchnickSchnack. Den finden Sie übrigens außerdem noch auf der CD zum SoundSystem Aureon 7.1 Space. Im Verzeichnis „HOTSTUFF“ – so ist es bei TerraTec Tradition – haben wir für Sie die unserer Meinung nach besten und nützlichsten Audio-Share- und Freeware- Programme gesammelt, um Ihnen auch hier genug Stoff für viele Stunden Spaß...

  • Seite 28: Das Aureon-Controlpanel

    Hier stellen Sie die Lautstärken der einzelnen Signalquellen ein. Jede Signalquelle kann darüber hinaus mit einem Klick auf die MUTE-Taste stummgeschaltet werden. Stummgeschaltete Wiedergabequellen werden trotzdem aufgezeichnet. Ob eine Quelle aufgezeichnet wird oder nicht bestimmt nur die Einstellung auf der „Aufnahme“-Seite. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 29 Panorama-Regler. Die Aufnahme-Seite. Im Aufnahmefenster bestimmen Sie, welche Signalquelle über den Aureon 7.1 Space Record- Treiber von einer Applikation aufgezeichnet werden soll. Die Quelle „Mix“ ermöglicht die gleichzeitige Aufnahme aller analoger Quellen in einem, wie der Name schon sagt, Stereo- Mix.
  • Seite 30 „Intern“ gestellt werden. Sollen die Geräte permanent in beide Richtungen miteinander verbunden werden, müssen Sie sich für einen Taktgeber entscheiden. Die Digitalschnittstellen der Aureon 7.1 Space übertragen alle Bit-Auflösungen zwischen 8 und 24 Bit, sowie alle Sample-Raten zwischen 8 und 96kHz. Unter Windows XP mit ServicePack 1 sind sogar 192kHz möglich.
  • Seite 31 Unter Windows98SE muss zusätzlich Sensaura deaktiviert sein. Ist Sensaura aktiv muss es auf der „Lautsprecher-Seite“ deaktiviert werden. Das Ein- und Ausschalten der Sensau- ra-Unterstützung erfordert den Neustart des Systems, was durch eine Anzeige unterhalb der Schaltfläche noch mal kenntlich gemacht wird. SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 32 Die Verschiedenes-Seite. Unter „Versch.“ (Verschiedenes) haben wir Funktionen untergebracht, die nicht direkt etwas mit der Aureon 7.1 Space zu tun haben, sondern vielmehr das Verhalten des ControlPanels an sich beeinflussen. Dazu gehören das Laden und Speichern sogenannter Mixer-Settings, das SoundSystem Aureon 7.1 Space (deutsch)
  • Seite 33 Über Laden und Speichern können Sie bequem einmal gemachten Einstellungen konservieren und entsprechend wiederherstellen. So ist es z.B. denkbar spezielle Einstellungen für die digitalen Ein- und Ausgänge anwendungsbezogen abzuspeichern und dann im Anwendungs- fall entsprechend zu laden. SoundSystem Aureon 7.1 Space (deutsch)

  • Seite 34: Wavelab Lite 2.0

    So wie jeder Programmier-Neuling sein erstes Programm mit der Ausgabe von „Hello World / Hallo Welt“ beginnt, kommt traditionsgemäss jede Soundkarte mit einem sogenannten Medi- aPlayer daher. :-) Die MusicMatch Jukebox ist jedoch mehr und deshalb bei TerraTec mit im Paket: das Programm ermöglicht Ihnen neben der Wiedergabe unterschiedlicher Audio- Dateiformate das unkomplizierte und digitale Einlesen von Audio-CDs.

  • Seite 35: Cyberlink Powerdvd

    Diese Software ist ein weiteres Highlight im Paket. Zusammen mit Ihrem DVD-Rom-Laufwerk können DVD Filme abgespielt und der Mehrkanalton (z.B. Dolby Digital) auf den analogen Ausgängen der Aureon 7.1 Space ausgegeben werden. Windows XP und einen DVD-Film mit Dolby Digital Ex vorausgesetzt, ist die Ausgabe auf allen 8 Kanälen möglich!! Surround-Sound pur...

  • Seite 36: Das Hotstuff-Verzeichnis

    Das HOTSTUFF-Verzeichnis. Auf der CD-ROM zum SoundSystem Aureon 7.1 Space haben wir noch eine ganze Menge wei- terer Programme, Tools und Dateien für Sie zusammengestellt. Es lohnt sich also, auch hier einmal hereinzuschauen. Viele der hier vorgestellten Programme sind Shareware. Bitte unterstützen auch Sie das Sha- reware-Prinzip und leisten Sie bei Gefallen der Programme die von den Autoren erbetene Ver- gütung.

  • Seite 37: Praxis

    Aufnahme und Wiedergabe steht jeweils eine Buchse für den Anschluss von Lichtleiterka- beln (Glasfaser) zur Verfügung. Ein solches Kabel liegt der Aureon 7.1 Space bereits bei. In der Regel werden Sie auch an den anzuschließenden Geräten je eine Ein- und Ausgangsbuchse (IN und OUT) vorfinden.
  • Seite 38 Unter Windows98SE muss zusätzlich Sensaura deaktiviert sein. Ist Sensaura aktiv muss es auf der „Lautsprecher-Seite“ deaktiviert werden. Das Ein- und Ausschalten der Sensau- ra-Unterstützung erfordert den Neustart des Systems, was durch eine Anzeige unterhalb der Schaltfläche noch mal kenntlich gemacht wird. SoundSystem Aureon 7.1 Space (deutsch)

  • Seite 39: Wissenswertes

    Da das Protokoll jedoch bei AES/EBU nahezu identisch mit S/PDIF ist und sich die Übertra- gung im wesentlichen nur durch die Signalstärke unterscheidet, kann mit ein wenig Löt- Aufwand ein entsprechender Konverter selbst gebaut werden. SoundSystem Aureon 7.1 Space (deutsch)

  • Seite 40: Anhang

    Anhang. FAQ – Häufig gestellte Fragen und ihre Antworten. Eine FAQ (Frequently Asked Questions) zur ersten Problemlösung be- findet sich auf der Installations-CD und im Internet unter www.terratec.de/support. SoundSystem Aureon 7.1 Space (deutsch)
