MOD2.160 | Rev. 2022 - V12 DE | 08. 04. 2022
Bedienungsanleitung
RYMASKON
RYMASKON

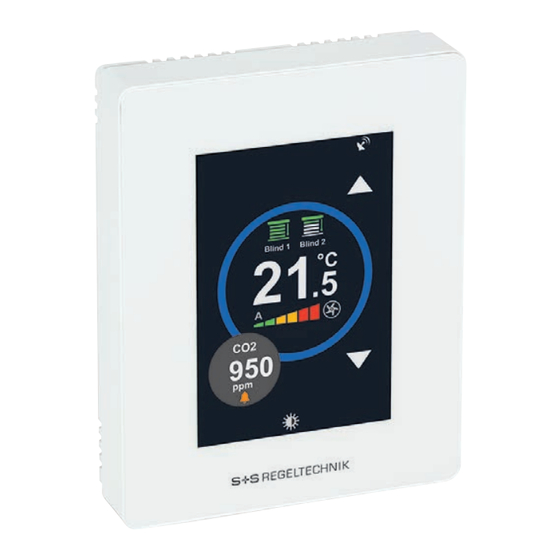

Raumbediengerät mit farbigen Touchscreen,
mit BACnet- oder Modbus-Anschluss
Controller zur Steuerung und Regelung
von Temperatur, Lüfter, Licht (1 Zone) und
Sonnenschutz (2 Zonen)
S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de
®
600 - BACnet
®
600 - Modbus
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK RYMASKON 600-BACnet
Inhaltszusammenfassung für S+S REGELTECHNIK RYMASKON 600-BACnet
- Seite 1 Temperatur, Lüfter, Licht (1 Zone) und Sonnenschutz (2 Zonen) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 2: Wichtige Hinweise
- Reklamationen werden nur vollständig in Originalverpackung angenommen. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... -
Seite 3: Konfiguration
Geräte übertragen werden (siehe nächste Seite). S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 4 • Betriebsmodi Komfort (Normal), OFF, Party (Boost), ECO, Frostsschutz S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 5: Beschreibung
EMV-Richtlinie 2004/108/EU, Niederspannungsrichtlinie 2006/95/EU, nach EN 61000-6-1/3, EN 60730-1, EN 6100-4-2/4/5/11 S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 6 1 9 01 - 5 1 Z 3 - 0 0 0 2 - 0 0 0 vom PC auf alle Geräte im Gebäude S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 7: Masszeichnung
Modbus / BACnet MS/TP RS485 A+ B– RS485 B– S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 8 Modbus / BACnet MS/TP RS485 A+ B– RS485 B– S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 9 Modbus / BACnet MS/TP RS485 A+ B– RS485 B– S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 10: Anwendungsbeispiele
Override e.g. PIR or e.g. Door/Window Switch Override Night e.g. Window/Door S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 11 Anweisungen. Bestätigen Sie die Neukalibrierung mit 'OK'. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 12 • Licht-Symbol zum EIN/AUS-Schalten, sowie Ändern der Licht-Intensität der Raumbeleuchtung, wenn freigegeben. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 13: Temperatureinheit
Abb. 3a Temperatur in °C Abb. 3b Temperatur in °F S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 14 Solltemperatur, wie erforderlich (siehe Kapitel 'Grenzwertregelung'). S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 15 (Default: 0.0 = deaktiviert). HINWEIS: Im OFF-Mode ist die Grenzwert-Regelung deaktiviert. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 16: Eco Mode
= ECO MODE Cooling Deadzone ECO Deadzone (Default 4.0°C / 9.2°F) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... -
Seite 17: Off Mode
= Frost Setpoint (Default 8°C / 46°F) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 18 Bedarf erhöht, lässt sich auf diese Weise die Lüftergeschwindigkeit maximieren. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 19: Boost-Modus
Boost Room °C Abb. 7b Digitaleingang-Boost (ohne Timer) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 20 (6 STEP: 0 % - 16 % - 32 % - 50 % - 66 % - 82 % - 100 %) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 21 Der Parameter Min. Fan Level wird im manuellen Betrieb ignoriert. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 22 0 bis 1800 s konfiguriert werden (Default: 30 s). S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 23 Benutzer den Modus-Wert wieder ändern und umgekehrt. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 24: Modis Für Eingänge Ri1 & Ri2
Schaltung tritt erst nach dieser inhärenten Zeitverzögerung in Effekt. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 25 HINWEIS: Der Parameter 'Digitaleingang Verzögerung' gilt für alle der genannten Konfigurationen. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 26 • 6-Wege Ventil Invers (6-Port Reverse) (vgl. Kapitel '6-Wege-Ventilregelung', Inversbetrieb) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 27: Relaisausgänge
HINWEIS: Der Typ 650 ist für eine ohmsche Nennlast von max. 0,5 A ausgelegt. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 28 Der Ausgang schaltet bei 10 % 'EIN' und bei 0 % 'AUS'. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 29 Die AntiJAM-Zeit ist für eine Dauer von 0 bis 14 Tagen in den Konfigurationsparametern einstellbar (Default: 0 = deaktiv). S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 30 Sensorwert auf einen Schwellwert plus Hysterese steigt. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 31: Sprachauswahl
Abb. 10b Sprachoptionen (öffnet durch Antippen die Auswahl der Sprachoptionen) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 32 • Zahnrad-Symbol zum Aufrufen des Einstellungsmodus (siehe Konfiguration Parameter) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 33: Alarm Display
Keine Eingabe ▯ – – – – – ▯ S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... -
Seite 34: Controller Status
Stand der Messwerte und Ausgänge des Controllers aufgerufen werden. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... -
Seite 35: Konfiguration Parameter
Wenn über das Display konfiguriert, werden die Parameter nach einer Ablaufzeit oder beim Schließen des Einstellmenüs gespeichert. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... -
Seite 36: Control Settings (Regelungseinstellungen)
10...5000 ppm (Default = 300 ppm) (vgl. Kapitel CO2-Regelkreis) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... -
Seite 37: Inputs & Outputs (Eingänge & Ausgänge)
RI1/RI2 zugeordnet und somit als Regelgröße des Hilfsregelkreises konfiguriert werden. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 38 -10,0...+10,0 % RH Feuchte Kalibrierung (Geräte mit RH-Option) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 39 0 = On/Off Control der Heiz- und Kühlventile (vgl. Kapitel PWM-Regelung/Digitalausgänge) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
-
Seite 40: Fan, Boost, Lights & Blinds (Lüfter, Boost, Beleuchtung & Jalousien)
7 = CO2 8 = Fan 9 = Aux. Loop S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de... - Seite 41 Verzögerungszeit für das Ausschalten der Beleuchtung 0...1.800 s (Default 30 s) Licht Abschalterzögerung S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 42 0 = 1 Stop Bit (Default) 1 = 2 Stop Bits S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 43 Voreinstellungen 1 = On Version Software-Version x.xx (BACnet/Modbus) S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
- Seite 44 Schutzrechte sind zu berücksichtigen. Einwandfreie Qualität gewährleisten wir im Rahmen unserer Allgemeinen Lieferbedingungen. S+S REGELTECHNIK GMBH | THURN-UND -TA XIS - STR. 22 | D -90411 NÜRNBERG | GERMANY | FON +49 ( 0 ) 911 51947- 0 | w w w.S p lusS.de...
