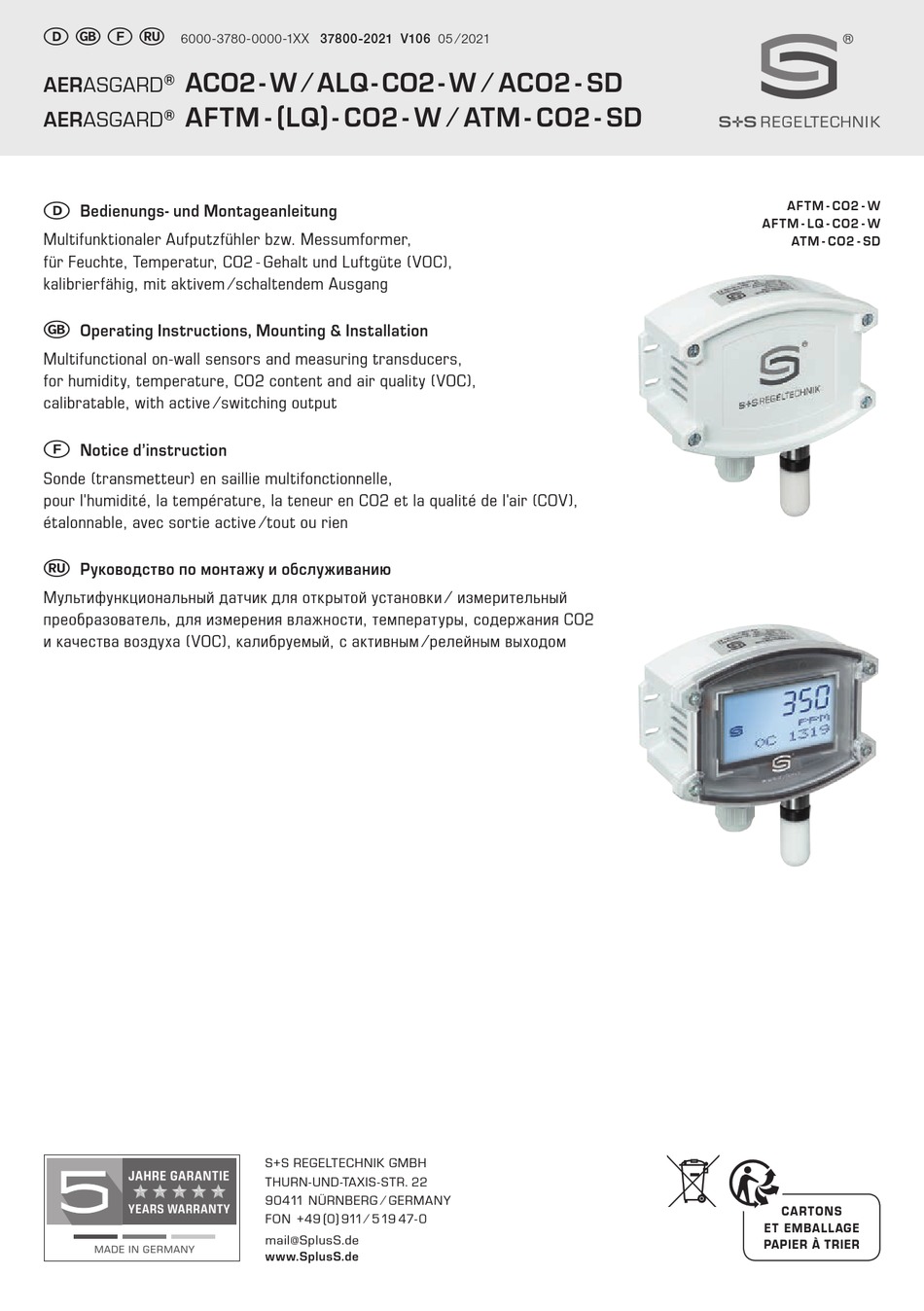

D G F r

6000-3780-0000-1XX 37800-2021 V106 05 ⁄ 2021

ACO2 - W ⁄ ALQ - CO2 - W ⁄ ACO2 - SD

AERASGARD

AFTM - ( LQ ) - CO2 - W ⁄ ATM - CO2 - SD

AERASGARD

Bedienungs- und Montageanleitung

Multifunktionaler Aufputzfühler bzw. Messumformer,

für Feuchte, Temperatur, CO2 - Gehalt und Luftgüte (VOC),

kalibrierfähig, mit aktivem ⁄ schaltendem Ausgang

Operating Instructions, Mounting & Installation

Multifunctional on-wall sensors and measuring transducers,

for humidity, temperature, CO2 content and air quality (VOC),

calibratable, with active ⁄ switching output

Notice d'instruction

Sonde (transmetteur) en saillie multifonctionnelle,

pour l'humidité, la température, la teneur en CO2 et la qualité de l'air (COV),

étalonnable, avec sortie active ⁄ tout ou rien

Руководство по монтажу и обслуживанию

Мультифункциональный датчик для открытой установки ⁄ измерительный

преобразователь, для измерения влажности, температуры, содержания CO2

и качества воздуха (VOC), калибруемый, с активным ⁄ релейным выходом

S+S REGELTECHNIK GMBH

THURN-UND-TAXIS - STR. 22

90411 NÜRNBERG ⁄ GERMANY

FON +49 ( 0 ) 911 ⁄ 5 19 47- 0

mail@SplusS.de

www.SplusS.de

AFTM - CO2 - W

AFTM - LQ - CO2 - W

ATM - CO2 - SD

CARTONS

ET EMBALLAGE

PAPIER À TRIER

Inhaltsverzeichnis

Inhaltszusammenfassung für S+S REGELTECHNIK AERASGARD ACO2-W

Seite 1 Руководство по монтажу и обслуживанию Мультифункциональный датчик для открытой установки ⁄ измерительный преобразователь, для измерения влажности, температуры, содержания CO2 и качества воздуха (VOC), калибруемый, с активным ⁄ релейным выходом S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄...
Seite 2 D G F r AFTM - ( LQ ) - CO2 - W ⁄ ATM - CO2 - SD AERASGARD ® AFTM - CO2 - W Maßzeichnung Dimensional drawing AFTM - LQ - CO2 - W Plan coté ATM - CO2 - SD Габаритный...
Seite 3: Technische Daten

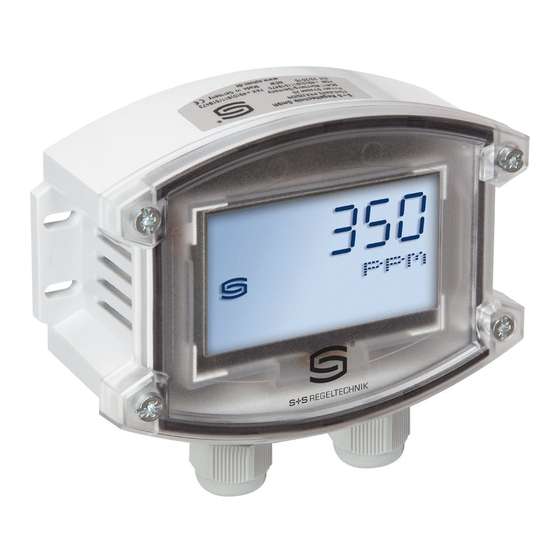

AERASGARD ® ACO2 - SD ⁄ ACO2 - W ⁄ ALQ - CO2 - W ⁄ AFTM - (LQ) - CO2 - W ⁄ ATM - CO2 - SD Rev. 2021 - V25 Wartungsfreier Aufputzfühler AERASGARD ® ACO2 - SD bzw. ATM - CO2 - SD mit aktivem Ausgang, automatischer Kalibrierung, im schlagfesten Kunststoffgehäuse mit Schnell verschluss schrauben, zur Ermittlung des CO2-Gehalts der Luft (0...2000 ppm / 0...5000 ppm) und der Temperatur (–35...+80 °C).
Seite 4 AERASGARD ® ACO2 - SD ⁄ ACO2 - W ⁄ ALQ - CO2 - W ⁄ AFTM - (LQ) - CO2 - W ⁄ ATM - CO2 - SD Rev. 2021 - V25 TECHNISCHE DATEN (Fortsetzung) Druckabhängigkeit: ± 0,13 % ⁄ mm Hg Langzeitstabilität: <...
Seite 5 AERASGARD ® AFTM - (LQ) - CO2 - W / ATM-CO2 - SD Rev. 2021 - V25 Schaltbild AFTM - LQ - CO2 - W OFFSET CO ² VOC °C r.H. 1 2 3 4 5 6 7 8 9 CO ² Mode ZERO VOC CO ²...
Seite 6: Dip-Schalter
AERASGARD ® ACO2 - W (ohne Display) / ACO2 - SD Rev. 2021 - V25 Schaltbild ACO2 - W Schaltbild ACO2 - SD (ohne Display) ON DIP Zero Zero 1 2 3 4 OFFSET CO ² 13 11 12 1 2 3 1 2 3 DIP-Schalter ACO2 -W...
Seite 7 Montage und Inbetriebnahme Inbetriebnahme Nach dem Einschalten des Gerätes erfolgen ein Selbsttest und die Temperierung. Dieser Vorgang dauert je nach Umgebungsbedingungen 30-50 min.. (optional kann jetzt eine manuelle Kalibrierung durchgeführt werden). Bei Inbetriebnahme mit automatischer Kalibrierung gehen Sie wie folgt vor: 1.
Seite 8: Schaltung
Montage und Inbetriebnahme Schaltpunkteinstellung Als Schaltausgang steht ein potentialfreier Wechslerkontakt zur Verfügung. Über das Potentiometer SET kann ein Schaltpunkt zwischen 10 % und 95 % des des Messbereichs gewählt werden. Der 10 % - Wert wird bei CO2 zur Frischluftgrenze von 400 ppm addiert. (600...1900 ppm bei MB = 0...2000 ppm bzw.
Seite 9: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...
Seite 10: Technical Data
AERASGARD ® ACO2 - SD ⁄ ACO2 - W ⁄ ALQ - CO2 - W ⁄ AFTM - (LQ) - CO2 - W ⁄ ATM - CO2 - SD Rev. 2021 - V25 Maintenance-free on-wall sensor AERASGARD ® ACO2 - SD and ATM - CO2 - SD with active output, automatic calibration, in an impact-resistant plastic housing with quick-locking screws, for determining the CO2 content of the air (0...2000 ppm/0...5000 ppm) and the temperature (–35...+80 °C).
Seite 11 AERASGARD ® ACO2 - SD ⁄ ACO2 - W ⁄ ALQ - CO2 - W ⁄ AFTM - (LQ) - CO2 - W ⁄ ATM - CO2 - SD Rev. 2021 - V25 TECHNICAL DATA (continued) Pressure dependence: ± 0.13 % ⁄ mm Hg Long-term stability: <...
Seite 12 AERASGARD ® AFTM - (LQ) - CO2 - W Rev. 2021 - V25 Schematic diagram AFTM - LQ - CO2 - W OFFSET CO ² VOC °C r.H. 1 2 3 4 5 6 7 8 9 CO ² Mode ZERO VOC CO ² 1 2 3 Output air quality (VOC) relay...
Seite 13: Installation And Commissioning
AERASGARD ® ATM - CO2 - SD Rev. 2021 - V25 Schematic diagram ACO2 - W Schematic diagram ACO2 - SD (without display) ON DIP Zero Zero 1 2 3 4 OFFSET CO ² 13 11 12 1 2 3 1 2 3 DIP switch ACO2 -W...
Seite 14 Installation and Commissioning Commissioning After the device is switched on, a self-test and temperature equalisation are performed. Depending on the ambient conditions, this process takes 30-50 minutes (as an option, manual calibration can now be performed). If commissioning with automatic calibration, proceed as follows: 1.
Seite 15 Installation and Commissioning Switching point setting A potential-free changeover contact is available as a switch output. A switching point between 10 % and 95 % of the measuring range can be selected using the SET potentiometer. The 10 % value is added to the fresh air limit of 400 ppm for CO2. (600...1900 ppm with MR = 0...2000 ppm or 900...4700 ppm with MR = 0...5000 ppm).
Seite 16: General Notes
General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...
Seite 17: Caractéristiques Techniques
AERASGARD ® ACO2 - SD ⁄ ACO2 - W ⁄ ALQ - CO2 - W ⁄ AFTM - (LQ) - CO2 - W ⁄ ATM - CO2 - SD Rev. 2021 - V25 Sonde en saillie AERASGARD ® ACO2 - SD resp. ATM - CO2 - SD sans entretien avec sortie active, calibrage automatique, dans un boîtier plastique résistant aux chocs avec vis de fermeture rapide, pour déterminer la teneur en CO2 dans l’air (0...2000 ppm / 0...5000 ppm) et la température (–35...+80 °C).
Seite 18 AERASGARD ® ACO2 - SD ⁄ ACO2 - W ⁄ ALQ - CO2 - W ⁄ AFTM - (LQ) - CO2 - W ⁄ ATM - CO2 - SD Rev. 2021 - V25 CARAC TÉRISTIQUES TECHNIQUES (Suite) Dépendance de la pression : ±...
Seite 19 AERASGARD ® AFTM - (LQ) - CO2 - W Rev. 2021 - V25 Schéma de raccordement AFTM - LQ - CO2 - W OFFSET CO ² VOC °C r.H. 1 2 3 4 5 6 7 8 9 CO ² Mode ZERO VOC CO ² 1 2 3 Output air quality (VOC) relay...
Seite 20: Interrupteur Dip
AERASGARD ® ATM - CO2 - SD Rev. 2021 - V25 Schéma de raccordement ACO2 - W Schéma de raccordement ACO2 - SD (sans écran) ON DIP Zero Zero 1 2 3 4 OFFSET CO ² 13 11 12 1 2 3 1 2 3 Interrupteur DIP ACO2 -W...
Seite 21 Montage et mise en service Mise en service Après la mise en marche de l’appareil, celui-ci effectue un autocontrôle et l’équilibrage de température. Selon les conditions ambiantes, cette procé- dure dure 30 à 50 min (un étalonnage manuel peut alors être réalisé en option). Pour la mise en service avec étalonnage automatique, procéder comme suit : 1.
Seite 22 Montage et mise en service Réglage du point de commutation Un contact inverseur sans potentiel est disponible en tant que sortie de commutation. Un point de commutation entre 10 % et 95 % de la plage de mesure peut être sélectionné via le potentiomètre SET. La valeur de 10 % pour CO2 est additionnée à...
Seite 23: Généralités
Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
Seite 24: Технические Данные
AERASGARD ® ACO2 - SD ⁄ ACO2 - W ⁄ ALQ - CO2 - W ⁄ AFTM - (LQ) - CO2 - W ⁄ ATM - CO2 - SD Rev. 2021 - V25 Не нуждающийся в техническом обслуживании датчик для открытой установки AERASGARD ®...
Seite 25 AERASGARD ® ACO2 - SD ⁄ ACO2 - W ⁄ ALQ - CO2 - W ⁄ AFTM - (LQ) - CO2 - W ⁄ ATM - CO2 - SD Rev. 2021 - V25 ТЕ ХНИЧЕСКИЕ Д АННЫЕ (продолжение) Зависимость от давления: ±0,13 % ⁄...
Seite 26 AERASGARD ® AFTM - (LQ) - CO2 - W Rev. 2021 - V25 Схема подключения AFTM - LQ - CO2 - W OFFSET CO ² VOC °C r.H. 1 2 3 4 5 6 7 8 9 CO ² Mode ZERO VOC CO ² 1 2 3 Output air quality (VOC) relay...
Seite 27: Монтаж И Ввод В Эксплуатацию
AERASGARD ® ATM - CO2 - SD Rev. 2021 - V25 Схема подключения ACO2 - W Схема подключения ACO2 - SD (без дисплея) ON DIP Zero Zero 1 2 3 4 OFFSET CO ² 13 11 12 1 2 3 1 2 3 DIP-переключатели...
Seite 28 Монтаж и ввод в эксплуатацию Ввод в эксплуатацию После включения устройства начинаются самотестирование и терморегулирование. Этот процесс длится от 30 до 50 минут в зависимости от условий окружающей среды (дополнительно в это время можно выполнить ручную калибровку). При вводе в эксплуатацию с помощью автома- тической...
Seite 29 Монтаж и ввод в эксплуатацию Настройка порога переключения В качестве переключающего выхода доступен беспотенциальный переключающий контакт. Порог переключения настраивается между 10 % и 95 % диапазона измерения с помощью потенциометра SET. Для CO2 значение, соответствующее 10 %, прибавляется к предельному значению свежего воздуха (400 млн ).
Seite 30 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечивается...
Seite 31 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
Seite 32 D G F r ACO2 - W ⁄ ALQ - CO2 - W ⁄ ACO2 - SD AERASGARD ® ACO2 -W Maßzeichnung Dimensional drawing ALQ - CO2 -W Plan coté ACO2 - SD Габаритный чертеж M12-Steckverbinder (optional auf Anfrage) M12 connector (optional on request) M16x1.5 connecteur M12 (en option et sur demande)
