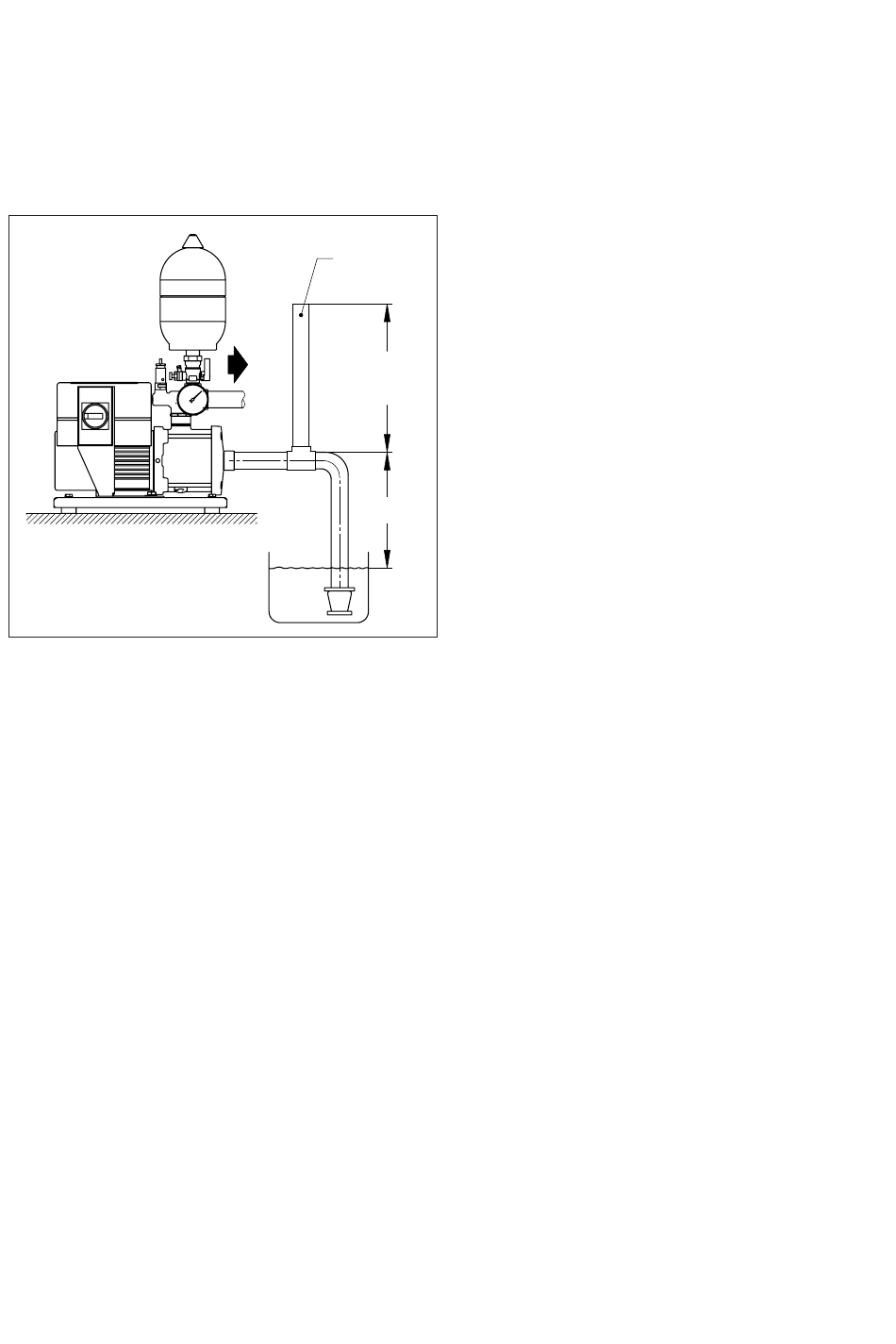

6.2 Auffüllen des Mediums: H > 1m
Massnahme
– Übersteigt die Saughöhe 1m ist an der Saugleitung eine Füllvorrichtung (1) vorzufinden.
– Die Länge des Füllrohres soll mindestens 300mm betragen. Dadurch wird das eingebaute
RSV geöffnet und die Luft kann entweichen.
96201241_00
6.3 Ansaugung
Änd.Index
Datum
Visum
Wird an die Pumpe eine Saugleitung angebracht, so beachten Sie bitte bei der Planung bzw.
II
I
ComBo easy
Installation folgende Hinweise:
Saughöhe grösser 1m
– Grundsätzlich ist eine problemlose Ansaugung bis zu 4 m möglich.
BA
– Stellen Sie die Pumpe so nah wie möglich an der Saugquelle auf.
Biral AG
CH-3110 Münsingen
– Ist das Saugrohr länger als 10 m, sollte sein Durchmesser größer als der Sauganschluss der
Pumpe gewählt werden. Bei Volumenströmen über 4 m³/h ist ein Saugrohr G 1 1/4 (DN 32) zu
verwenden.
– Das Saugrohr muss absolut luftdicht sein und stetig nach oben geführt werden, um Luftein-
schlüsse zu vermeiden.
– Verwenden Sie beim Betrieb mit flexiblen Schläuchen einen verstärkten Spiralsaugschlauch,
um ein Zusammenfallen des Schlauchs durch Saugvakuum zu vermeiden.
– Zum Ansaugen ist generell ein Rückschlagventil anzubringen.
(1)
Ersetzt durch:
Ersatz für:
Massstab
gezeichnet 16.05.2018
1:5
geprüft
Freigabe
PDM_Nr
Zeichnungsnummer
96201241
(1) Füllvorrichtung
min.
300mm
H >1m
ts
16.05.2018
ts
16.05.2018
ts
TD-0038186
Änd.Index
00
deutsch
13
|
