WURM HVB-G4-M Kurzanleitung
Hauptmodul für verbundanlagen mit modbus-anschluss
Quicklinks
1 HVB-G4-M
Hauptmodul für Verbundanlagen mit Modbus-Anschluss
1.1
Frontansicht

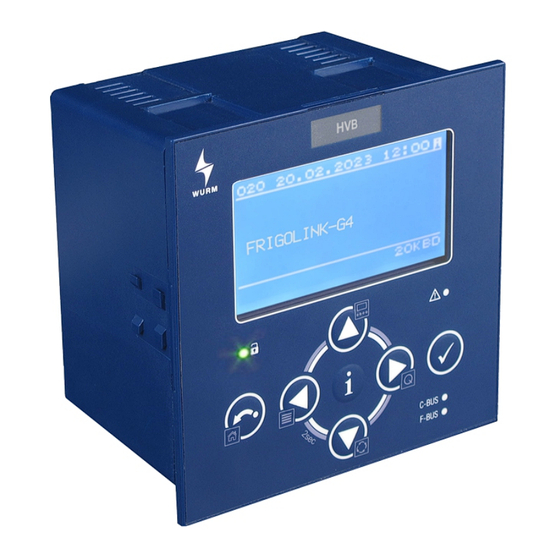

Abb. 1: Frontansicht HVB-G4-M
1.2
Merkmale
•
Einfache Inbetriebnahme durch Parametrierung der Anlagen mit Voreinstellungen aus Experten-
datenbank
•
Anschluss von 8 Verbund-Feldmodulen
•
Regelung von 16 Verdichtern (abhängig vom Verdichtertyp, Feldmodul und Betriebsart)
•
Verdichterregelung nach COP
•
Unterscheidung von nicht verwendeten und defekten Fühlern
•
Regelkreise:
-
Saugdruckregelung oder Kälteträgerregelung
-
Verflüssigerregelung
-
Steuerung für die Kälteträgerpumpen
-
Regelung elektronischer Expansionsventile
-
Überwachung einer Einzelanlage
•
Regelverfahren:
-
Standard-Stufenschaltwerk mit Grundlastwechsel
-
Verdichterregelung mit Frequenzumformer
-
Frigotakt+ und Frigotakt-G4
•
Sperrmöglichkeit gegen Parameterverstellung (SAC – Security Access Control)
•
Integrierte Relaisausgänge
•
Mehrsprachige Menüführung (DE/EN/FR/NL)
•
Innovative G4-Bedienkonzept mit Direktnavigation über Quicklink
•
Grafik-Display mit Hintergrundbeleuchtung, Klartext, 6 Bedientasten und 1 Info-Taste
•
Kontextsensitive Hilfe mit Verlinkung zur Wurm-App paperless info
•
Austauschkompatibel zu FRIGOLINK-G3
•
Verbindung
zum
Wurm-System
FRIGODATA XP
•
Hohe Sicherheit durch galvanisch getrennte Wurm-CAN-Busse
HVB-G4-M_V9.2.0_PI_2024-01_DE
Hauptmodul für Verbundanlagen mit Modbus-Anschluss
über
Wurm-CAN-Kommunikationsbus
Technische Änderungen vorbehalten
HVB-G4-M
(C-BUS)
und
1
