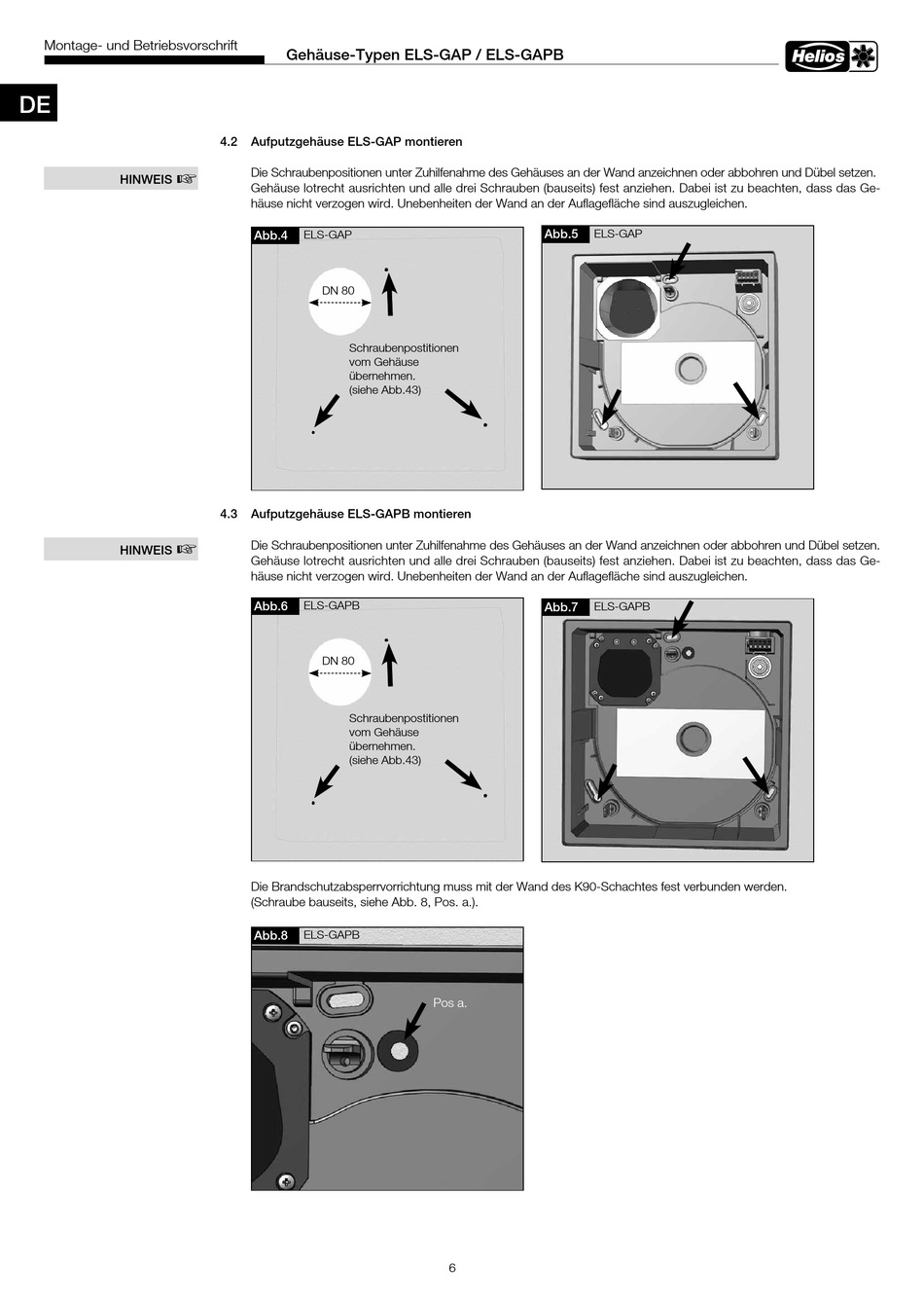

Gehäuse-Typen ELS-GAP / ELS-GAPB
4 .2
Aufputzgehäuse ELS-GAP montieren
Die Schraubenpositionen unter Zuhilfenahme des Gehäuses an der Wand anzeichnen oder abbohren und Dübel setzen.
Gehäuse lotrecht ausrichten und alle drei Schrauben (bauseits) fest anziehen. Dabei ist zu beachten, dass das Ge-
häuse nicht verzogen wird. Unebenheiten der Wand an der Auflagefläche sind auszugleichen.
Abb .4
ELS-GAP
DN 80
Schraubenpostitionen
vom Gehäuse
übernehmen.
(siehe Abb.43)
4 .3
Aufputzgehäuse ELS-GAPB montieren
Die Schraubenpositionen unter Zuhilfenahme des Gehäuses an der Wand anzeichnen oder abbohren und Dübel setzen.
Gehäuse lotrecht ausrichten und alle drei Schrauben (bauseits) fest anziehen. Dabei ist zu beachten, dass das Ge-
häuse nicht verzogen wird. Unebenheiten der Wand an der Auflagefläche sind auszugleichen.
Abb .6
ELS-GAPB
DN 80
Schraubenpostitionen
vom Gehäuse
übernehmen.
(siehe Abb.43)
Die Brandschutzabsperrvorrichtung muss mit der Wand des K90-Schachtes fest verbunden werden.
(Schraube bauseits, siehe Abb. 8, Pos. a.).
ELS-GAPB
Abb .8
ELS-GAP
Abb .5
ELS-GAPB
Abb .7
Pos a.
