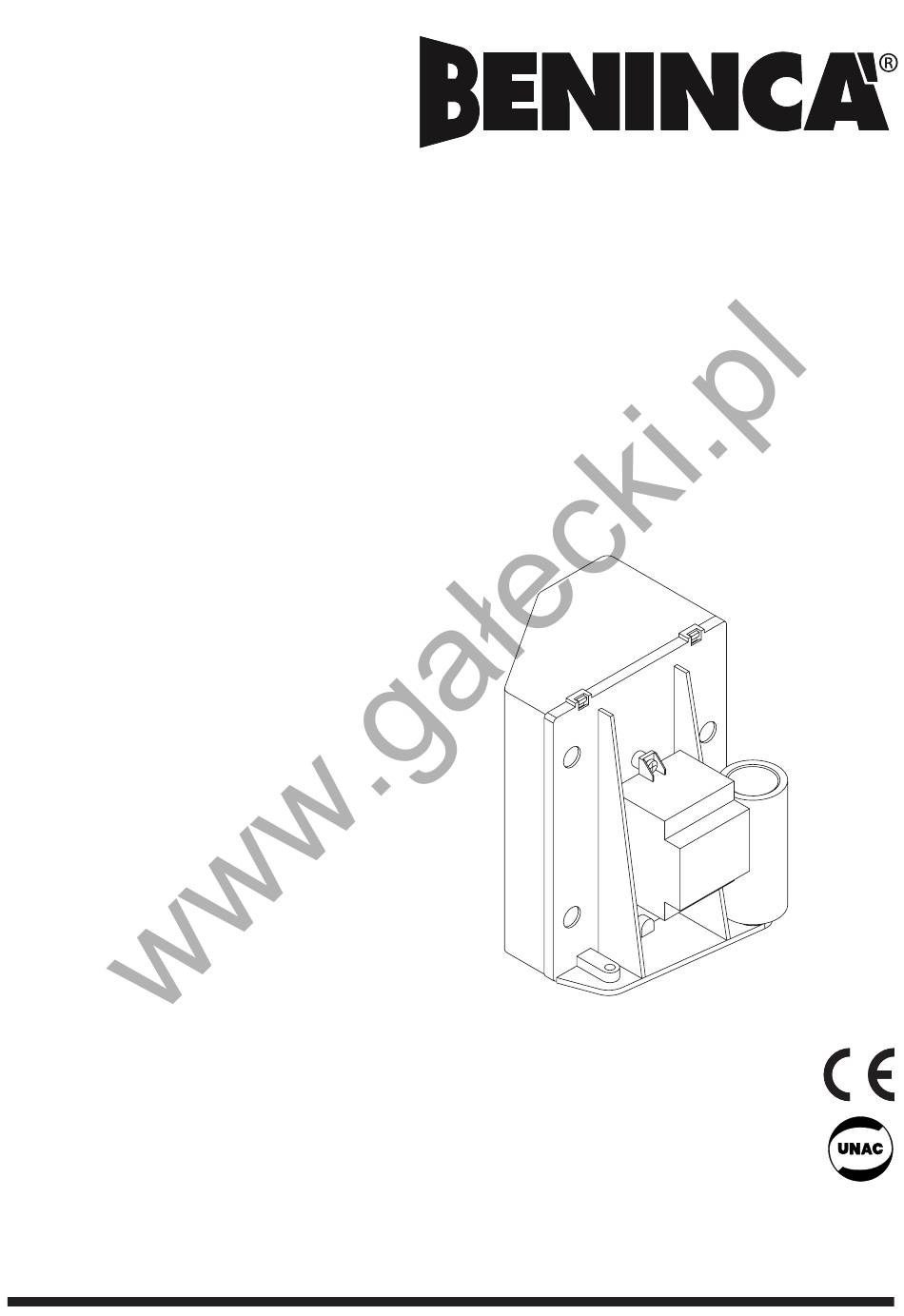

Beninca CP.MS4 Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
L8542396
Rev. 01/08/03
Libro istruzioni
Operating instructions
Betriebsanleitung
Livret d'instructions
Manual de instrucciones
Książeczka z instrukcjami
CENTRALE DI COMANDO
CENTRALE DE COMMANDE
CENTRAL DE MANDO
CENTRALKA STEROWANIA
CP.MS4
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE,
SERRANDE ED AFFINI
CONTROL UNIT
STEUEREINHEIT
Inhaltsverzeichnis
Verwandte Anleitungen für Beninca CP.MS4
Inhaltszusammenfassung für Beninca CP.MS4
-
Seite 2: Eg-Konformitatserklarung
Hiermit erklaren wir, dass unser Produkt Nous déclarons par la présente que notre produit Por la presente declaramos que nuestro producto Niniejszym oświadczamy że nasz produkt CP.MS4 è conforme alle seguenti disposizioni pertinenti: complies with the following relevant provisions: folgenden einschlagigen Bestimmungen entspricht:... - Seite 3 24Vac 500mA max ENCODER SHIELD 230 Vac J2 DAS Close DAS 8K2 ENCODER J2 DAS Open DAS N.C. COM. 31 32 T0,1A LAMP 230Vac/40Wmax 230 Vac G ND 230Vac 50Hz 12 0 12...
- Seite 4 Collegamento dispositivi di sicurezza verificati Connection of tested safety devices Anschluss geprüfter Sicherheitsvorrichtungen Branchement dispositifs de sécurité vérifiés Conexión de los dispositivos de seguridad verificados Połączenia sprawdzanych urządzeń bezpieczeństwa 24Vac 24Vac COM NC 18 15 1615 12 10 24Vac 24Vac COM NC 18 15 1615...
-
Seite 11: Allgemeine Hinweise

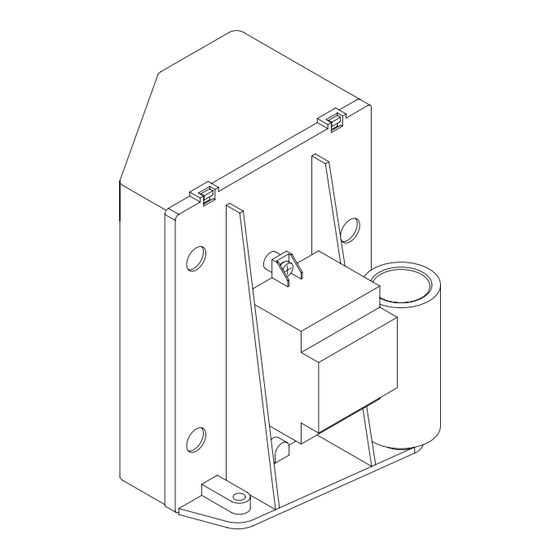

Steuerzentralen CP.MS4 Steuerzentralen für Motoren 230Vac mit einer Leistung bis 350W. ALLGEMEINE HINWEISE a) Die Elektroinstallation und die Funktionslogik müssen den einschlägigen Normen entsprechen. b) Verschiedene Spannungen führende Leiter müssen physisch getrennt oder mit einer zusätzlichen Isolierung von mindestens 1 mm versehen sein. -
Seite 12: Anschlüsse Überprüfen
ANSCHLÜSSE ÜBERPRÜFEN Stromversorgung abtrennen. Von Hand Torflügel entsichern, bis auf halbem Hub führen und wieder blockieren. Wieder Strom geben. Einen Schritt-Schritt-Befehl über die Taste oder die Fernsteuerung geben. Der Torflügel muss sich öffnen. Anderenfalls die Leiter für den Betrieb (25< >27) des Motors und die Leiter des Endschalters SWO-SWC (19<... -
Seite 13: Speichern Der Öffnungs- Und Schliesspositionen
DIP 7 “ENC” Aktiviert oder deaktiviert den optischen Sensor (Encoder). Off: Optischer Sensor deaktiviert. Hinderniserkennung und Geschwindigkeitsabnahme nicht aktiv. On: Optischer Sensor aktiviert. Die Empfindlichkeit der Hinderniserkennung über den Trimmer ENC laut den geltenden Vorschriften einstellen. DIP 8 “Radio” Aktiviert oder deaktiviert die Sendegeräte mit programmierbarem Code. Off: Funkempfänger ist für Sendegeräte mit variablem Code (Rolling-Code) und programmierbare (Selbstlernfunktion und Dip-Schalter) Sendegeräte aktiviert.
