4 200 200 / 00 September 1999
Wassererwärmer-Betrieb
In dieser Schalterstellung bleibt nur die Wassererwärmung in Funktion und regelt die Temperatur nach der
vorgegebenen Werkseinstellung von 60°C oder nach individueller Vorgabe. Die Wassererwärmung erfolgt zu den
im Automatikprogramm
Der Heizbetrieb für Kessel- und Mischerkreis ist unterbunden, bleibt jedoch frostsicher.
Anwendung:
Abschaltung des Heizbetriebes am Ende der Heizperiode bei uneingeschränkter Wassererwärmung.
Manueller Betrieb
Die Kesseltemperatur wird entsprechend der Einstellung der maximalen Kesseltemperatur begrenzt. Sämtliche
Umwälzpumpen für Kessel- und Mischerkreis sind in Betrieb. Der Stellantrieb des Mischers wird stromlos
geschaltet und kann entsprechend dem Wärmebedarf manuell betätigt werden.
Die Wassererwärmung erfolgt dauernd bis zur eingestellten Wassererwärmer-Maximaltemperaturbegrenzung.
Anwendung:
Anlageinbetriebnahme
Einregulierung
Manuelle Mischereinstellung

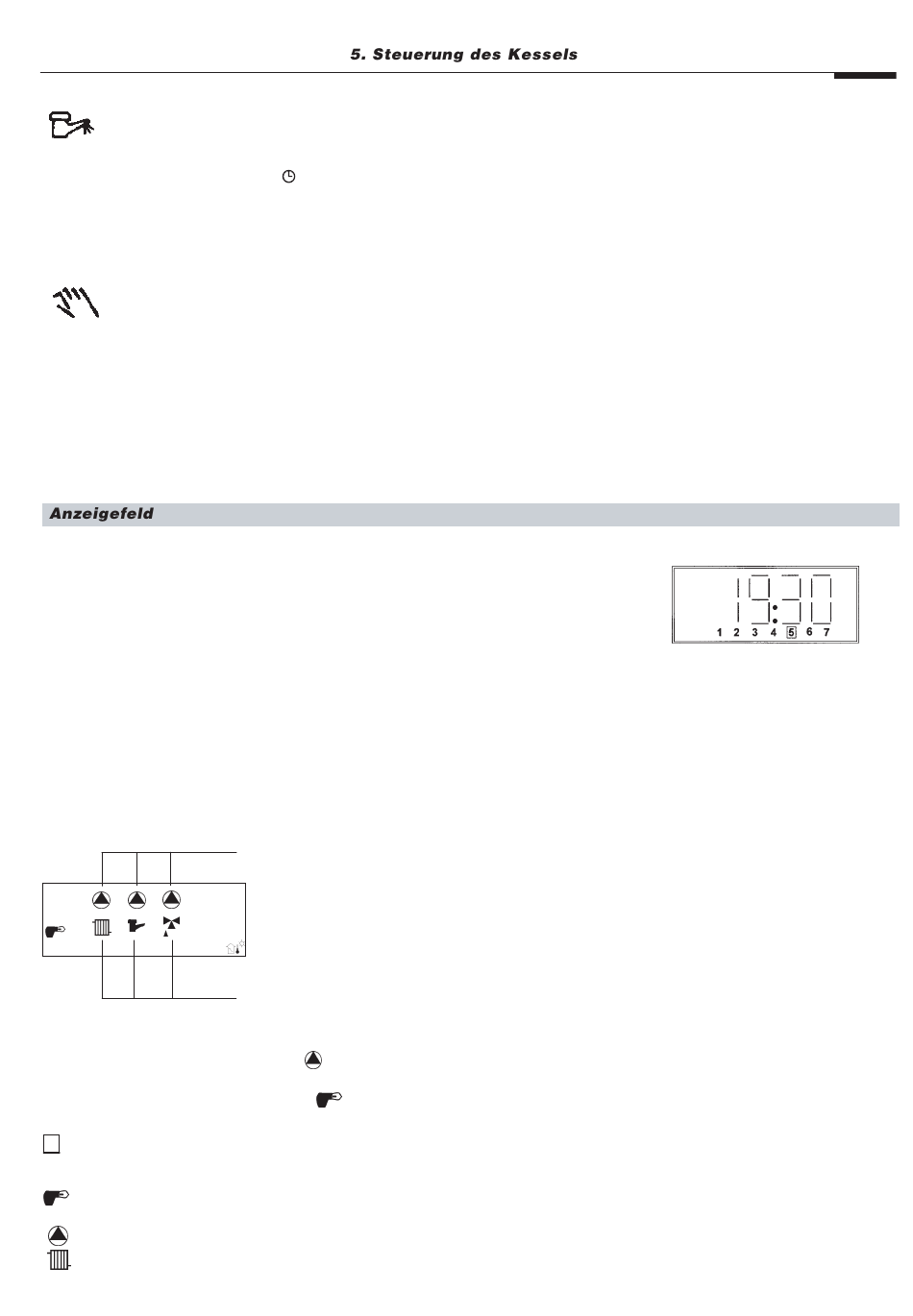

Die multifunktionale Informationsanzeige dient zur Darstellung von:
- Temperaturen (Sollwert und Istwert)
- Parameterkennzahlen
- Parameterwerten
- Uhrzeiten und Kalenderdaten
- Schaltzeiten
- Schaltzustandsanzeige
Die jeweilige Anzeigestruktur wird in den nachfolgenden Abschnitten im Detail
dargestellt.
Darüber hinaus sind im Display diverse Symbole enthalten, welche je nach
Betriebszustand und Heizkreiszugehörigkeit eingeblendet werden.
Schaltzustandsanzeige der angeschlossenen Steuerelemente
Bei Erscheinen des Pumpensymbol
sich dieser in Betriebsbereitschaft.
Bei Erscheinen des Brennersymbols
Ein blinkendes Heizkreissymbol kennzeichnet, dass der jeweilige Heizkreis
R
mit einer Raumstation in Verbindung steht.
Brenneranforderung (Brenner ein)
Kesselheizkreis in Funktion
(Kesselkreispumpe ein)
2 festgelegten Schaltzeiten.
Betriebsbereitschaft Heizkreise
Heizkreissymbole
über dem zugehörigen Heizkreis befindet
wird der Brenner gefordert.
15
