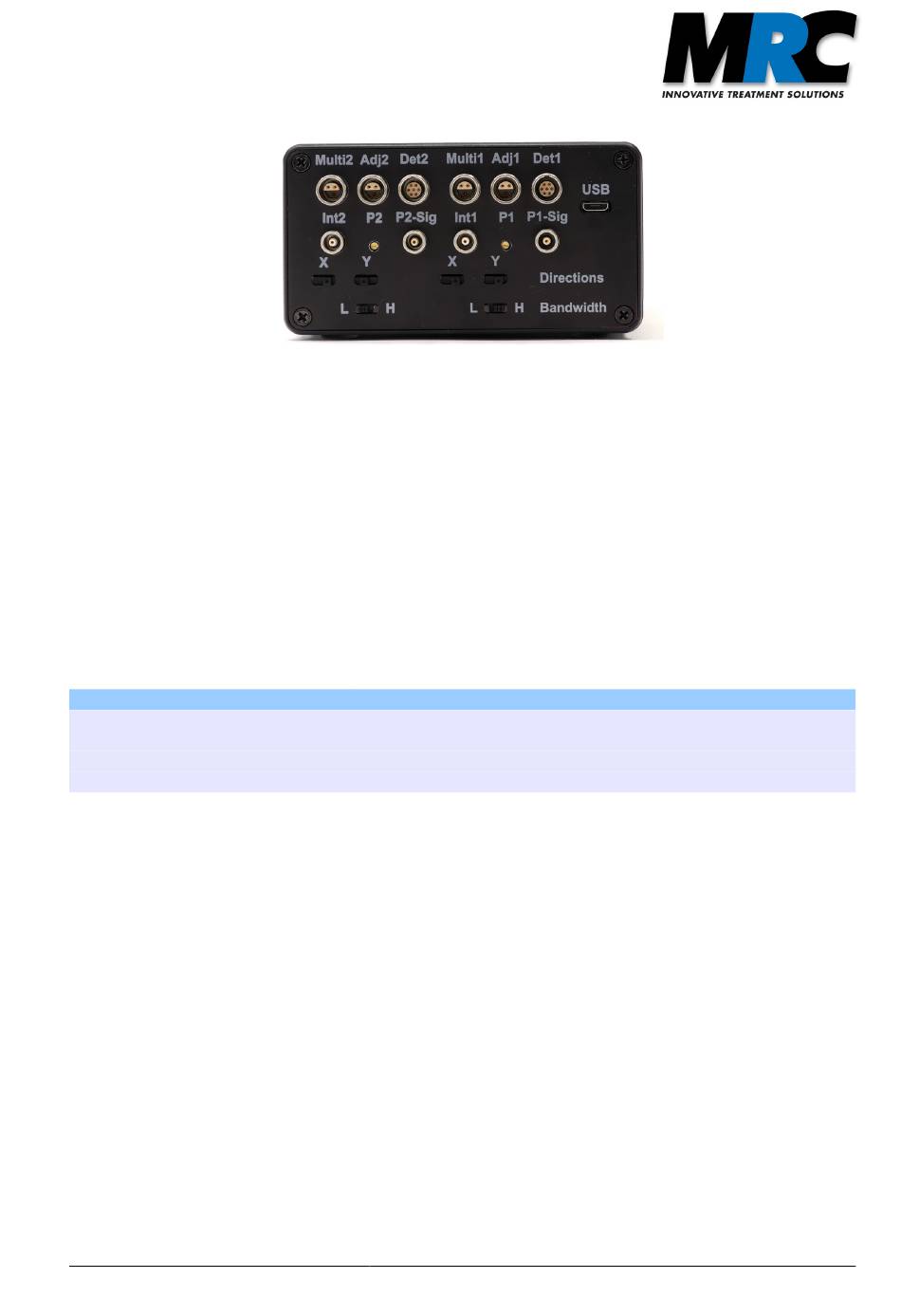

Abbildung 25: Rechte Seitenplatte mit zusätzlichen „Adjust-in"-Eingängen
Anmerkung: Die Position-zu-Spannungs-Charakteristik einer PSD ist in der Regel nichtlinear. Deshalb
empfehlen wir die Durchführung einer entsprechenden Kalibrierung, wenn die Position auf einer
definierten Bahn bewegt werden soll.
9.2. Direkte Ansteuerung der Piezo-Aktuatoren („Drive Actuator")
Bei dieser Option für die direkte Ansteuerung der Piezo-Aktuatoren (also ohne Feedback von den
Detektoren) können wir zusätzliche Eingänge zum Controller implementieren. Dadurch wird es möglich,
die Aktuatoren mit einem externen Signal anzusteuern. Diese Option verwendet dann die integrierten 4-
Kanal Hochspannungs-Verstärker des Systems.
Spezifikation
Eingänge
Ausgänge / zu den Piezo-Aktuatoren 2 Aktuatoranschlüsse an der Seitenplatte, LEMO, 0 bis 130 V
Ausgangsimpedanz
Die Eingangsignale werden in Hochspannungssignale umgewandelt, die auf die Piezos abgestimmt sind.
Anmerkungen:
Der Spannungsbereich der Piezo-Aktuatoren ist mit - 45 V bis + 180 V spezifiziert.
•
Wir haben den Spannungsbereich für die grünen Range-LEDs auf Werte von 9 V bis 120 V
•
spezifiziert (max. Spannungsbereich 0 - 130 V).
Sowohl die Piezos als auch die Verstärker weisen ein nichtlineares Verhalten auf. Deshalb ist
•
das Stellsignal nicht exakt proportional zum Eingangssignal. Wenn eine präzise, absolute
Einstellung der Stellspiegel-Position (die normalerweise durch das Feedback der Detektoren
erreicht wird) benötigt wird, sollte daher eine Kalibrierung der Winkel gegen die eingestellten
Spannungen durchgeführt werden.
Selbst das Verhalten der x- und y-Achsen auch eines einzelnen Piezo-Aktuators können deutlich
•
voneinander abweichen.

9.3. Option: Externe Aktivierung

Die externe Aktivierung ermöglicht die Änderung des Betriebszustands der Strahlstabilisierung mit
einem externen Signal. Sie kann unabhängig voneinander für beide Regelstufen der Strahlstabilisierung
vorgenommen werden. Hierzu befinden sich zwei LEMO-Konnektoren (Serie 00) an der linken
Handbuch Compact Strahlstabilisierung
zur Verstellung der x und y Sollposition auf zwei PSDs
2 analoge Eingänge, LEMO 3-polig, einer je Aktuator (x, y)
- 5 V ... + 5 V
110 Ohm@1 kHz, ausgelegt für hohe kapazitive Last
Version 14 – 07.03.2022 Seite 25 von 29
