Anmerkungen:
Bei Auslieferung befinden sich in der Regel zwei Filter vor der Sensorfläche. Dabei handelt es
•
sich um einen starken Filter zur Grobeinstellung und einen schwächeren zur Feineinstellung.
Normalerweise ist der oben liegende, als erstes zugängliche Filter der schwächere Filter.
Bitte beachten Sie, dass die Sensorfläche recht empfindlich ist. Wenn Sie sie reinigen wollen,
•
sollten Sie dies vorsichtig mit einem fusselfreien Tuch tun.

5.4.2. Einstellung der Empfindlichkeit von PSDs

Unsere PSDs haben im Unterschied zu den 4-QDs zwei kleine Taster anstelle des Potentiometers. Die
Einstellung dieser Digital-Potentiometer kann mit Hilfe des der Lieferung beiliegenden Metallstifts
durch leichtes Hineindrücken durchgeführt werden. Für jede Einstellrichtung gibt es einen separaten
Taster hinter den beiden Gehäusebohrungen (siehe Pfeile in Abbildung 15). Mit dem oberen Taster lässt
sich die Signalverstärkung schrittweise erhöhen, mit dem unteren Taster entsprechend senken. Zwischen
höchster und niedrigster Verstärkung liegen 64 Schritte. Dies entspricht einer Empfindlichkeitsänderung
um den Faktor 20. Findet sich keine passende Einstellung, müssen die optischen Filter vor den Sensoren
angepasst werden.

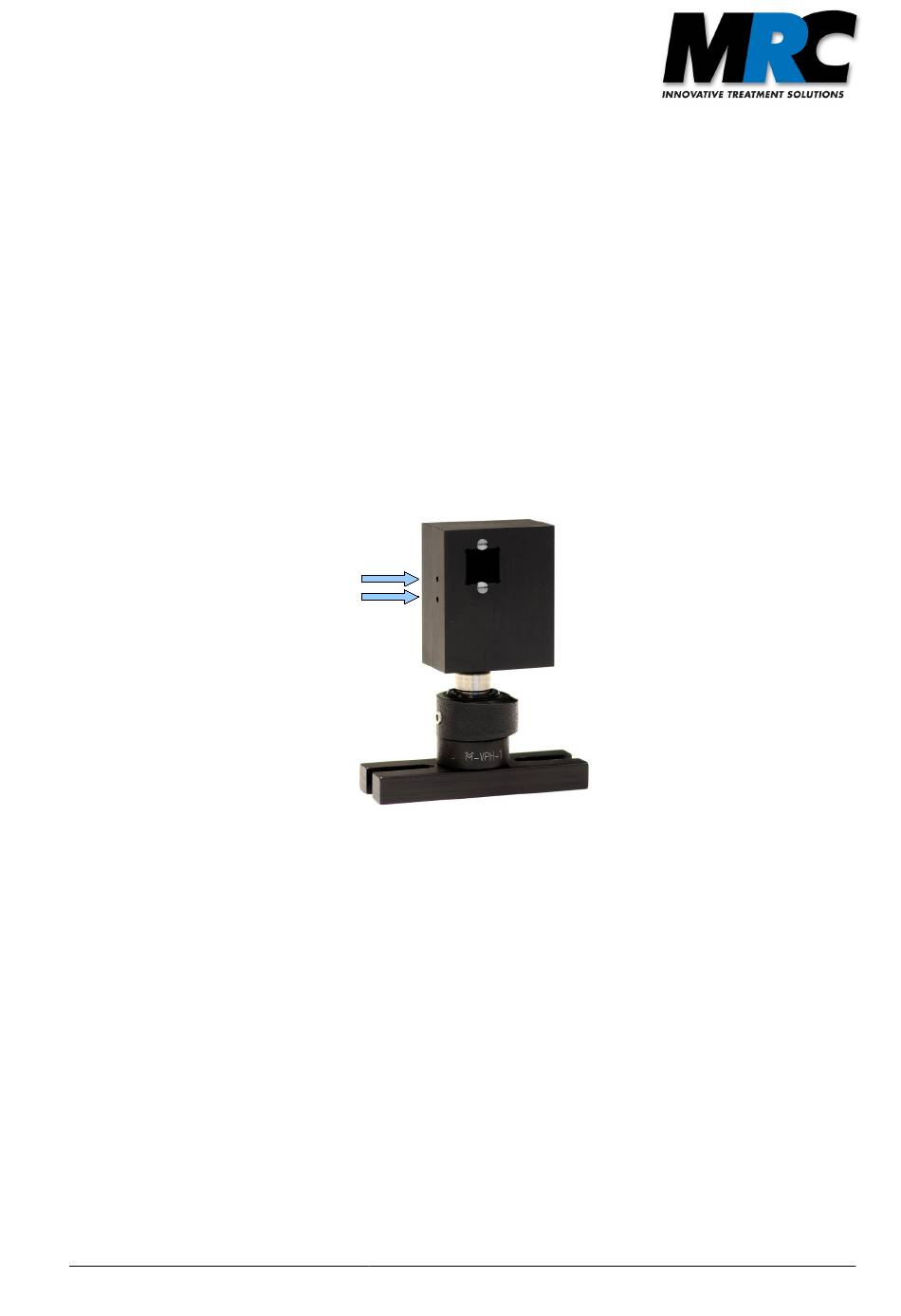

Abbildung 15: PSD-Detektor. Die Pfeile zeigen auf die Taster der Digital-Potentiometer
zur Intensitätsaussteuerung (mit beiliegendem Metallstift zu betätigen)

5.4.3. Wechsel der optischen Filter

In einigen Fällen kann es notwendig sein, die optischen Filter auszutauschen. Die Filter sind mit
Kunststoffschrauben im Gehäuse des Detektors fixiert. Um die Filter zu tauschen, werden die
Kunststoffschrauben vorsichtig gelöst. Zum Einsetzen und Festhalten der Schrauben kann eine Pinzette
hilfreich sein. In der Regel befindet sich der optisch dichtere Filter weiter innen im Gehäuse.

5.5. Vorjustierung

Zur Vorjustierung des Lasers auf die Detektoren sollten Sie die Regelung zunächst noch nicht aktivieren
(Active-LEDs aus). Die Elektronik muss aber eingeschaltet (mit Strom versorgt) sein, damit die Piezo-
Stellelemente ihre Nullstellung einnehmen. Der Laser sollte so auf die Detektoren justiert werden, dass
nur noch die grünen LEDs in der Mitte des LED-Positionsdisplays leuchten. Falls Sie die Software
einsetzen, können Sie die Positionen auch dort beobachten.
