Anmerkungen:
Der optimale P-Faktor kann bei den Regelstufen 1 und 2 unterschiedlich sein.
•
Bei Änderung der Streckenverhältnisse, des Strahldurchmessers, der Laserintensität oder anderer
•
Laserparameter kann sich auch der P-Faktor des Gesamtsystems ändern.
Das System verfügt auch über analoge Eingänge, über die die P-Faktoren elektronisch gesetzt werden
können. Die Eingänge sind zusätzlich zu den Potentiometern in die Elektronik integriert. Sie sind mit
P1-Sig und P2-Sig beschriftet (Abbildung 7). Wenn eine Steuerspannung angelegt wird, wird die
Potentiometer-Stellung ignoriert. Die Eingangsspannungen können von 0 bis 5 V variiert werden. Die
Schnittstelle kann auch zum Auslesen der aktuell mit den Potentiometern gesetzten Spannungswerten
verwendet werden.
Spezifikation
Eingangs-/Ausgangs-Spannungsbereiche
Stecker
Kabel (optional)
Anmerkung: Die Schnittstelle muss zum Setzen des P-Faktors mit einer niederohmigen Spannungs-
quelle (≤ 1 kOhm) betrieben werden. Beim Auslesen des gesetzten Wertes darf dagegen das Signal nur
hochohmig (≥ 1 MOhm) abgeschlossen werden.

6. Bedienungs- und Sicherheitsfunktionen

6.1. Positions- und Intensitätsanzeige
Die Gesamtleistung auf jedem angeschlossenen Detektor wird mittels einer LED-Zeile auf der jeweiligen
Detektorrückseite angezeigt. Die Strahlposition wird über ein LED-Kreuz angezeigt. Wenn der
Laserstrahl das Zentrum des Detektors trifft, leuchtet nur die mittlere grüne LED. In anderen Fällen
leuchten auch andere LEDs analog zu den Beispielen in Abbildung 16.
a)
b)

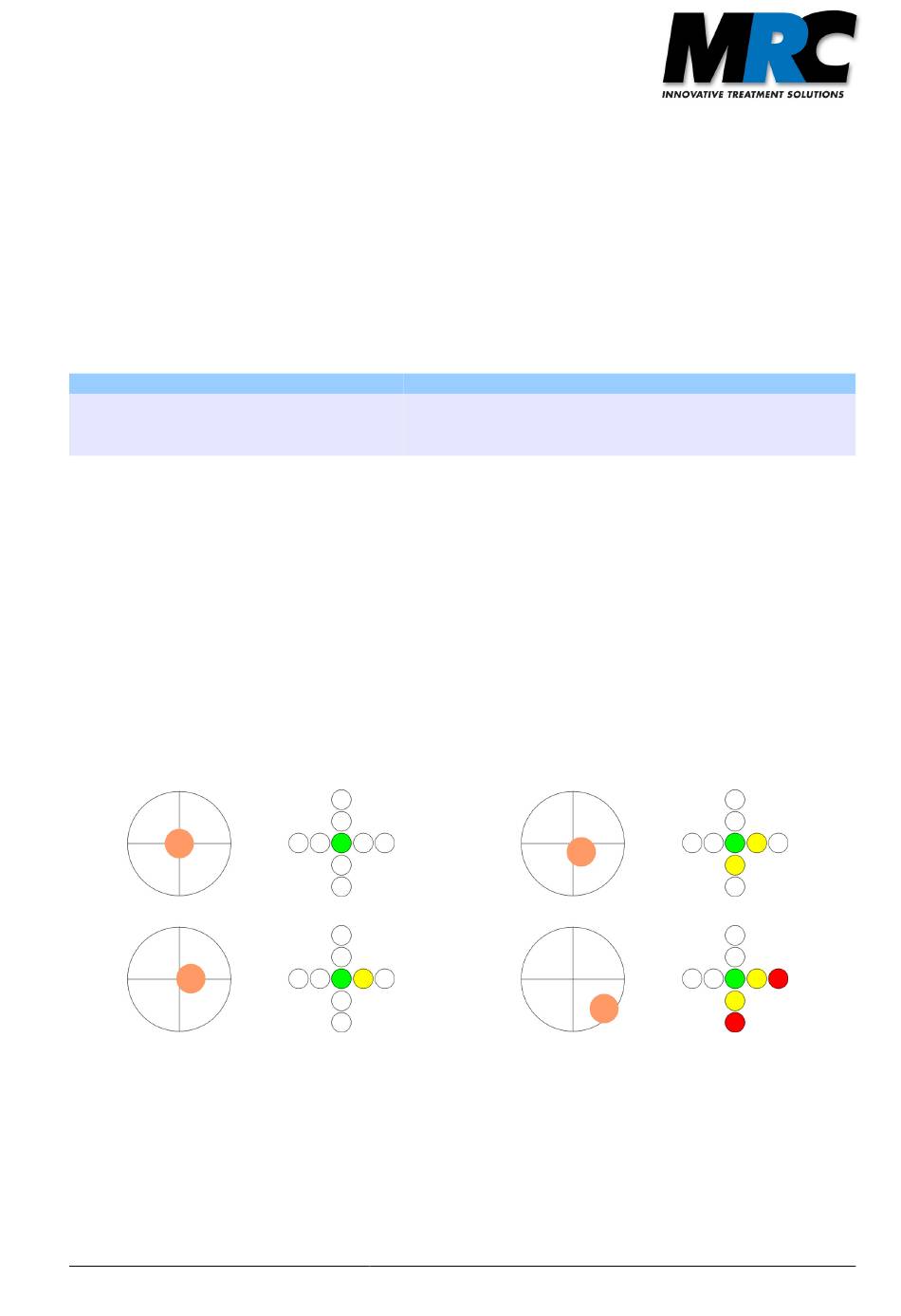

Abbildung 16: Beispiele für verschiedene Auftreffsituationen des Laserstrahls auf die Detektoren (orange Spots)
und die resultierenden Anzeigen auf dem Positionsdisplay. Die linken Bilder sind jeweils so dargestellt, als würden
Sie von hinten durch die Rückwand auf die Sensorfläche schauen.
Wenn nur grüne und gelbe LEDs leuchten, operiert die Sensorelektronik im linearen Bereich, so dass
sich eine direkte Korrelation zwischen Messsignal und Position ergibt. Wenn auch eine oder mehrere
Handbuch Compact Strahlstabilisierung
0 ... +5 V
LEMO 00 Serie
LEMO 00 → BNC für jede Regelstufe, Länge: 2 m, 2 Stück
c)
d)
