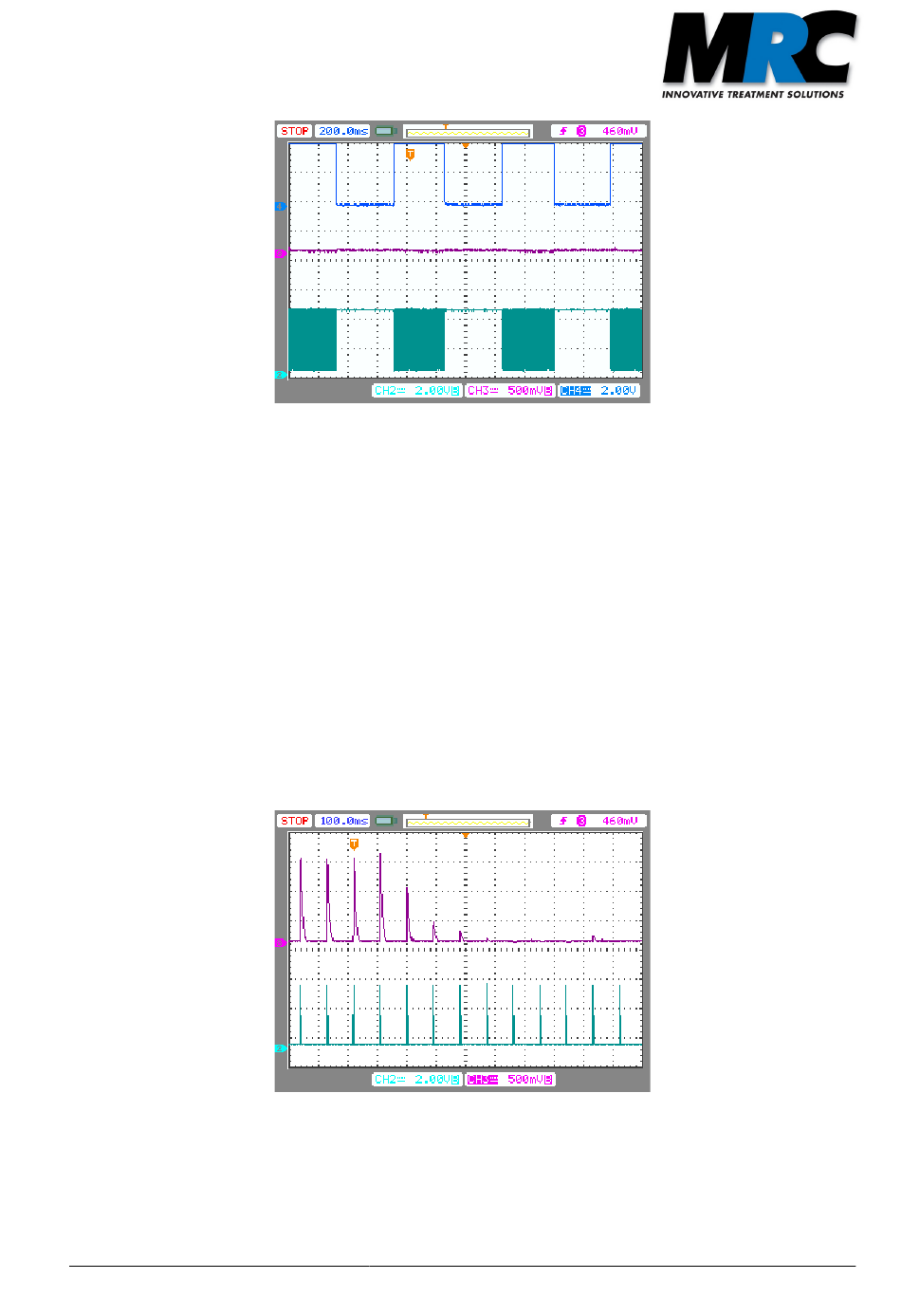

Abbildung 23: Pulszüge geregelt mit Trigger
Betrieb mit einzelnen Pulsen und externem Trigger
Die Benutzung eines externen Triggersignals ermöglicht auch den Regelbetrieb für einzelne oder
unregelmäßig anstehende Laserpulse oder gepulste Laser mit sehr niedrigen Repetitionsraten.
Das Verhalten für diese Fälle zeigt das Beispiel in Abbildung 24. Dort ist das Positionssignal eines mit
10 Hz gepulsten Lasers durch die violette Kurve dargestellt. Die grüne Kurve ist das Triggersignal für
die einzelnen Laserpulse. Der Strahl befindet sich zunächst in einer beliebigen Position. Beim vierten
Laserpuls von links aus gesehen wird die Strahlregelung aktiviert. Im anschließenden Verlauf ist in der
Abbildung gut zu erkennen, dass sich der Strahl mit jedem Puls weiter an die Sollposition annähert, bis
er schließlich als stabiler Puls in der Sollposition verbleibt.
In diesem Beispiel werden vier Pulse zum Ausregeln der Strahlposition benötigt. Je nach den
Aufbauparametern des optischen Systems, der Pulslänge und der Dauer des externen Triggersignals wird
sich die benötigte Anzahl der Pulse für die Ausregelung der Position unterscheiden.
Abbildung 24: Einzelne Laserpulse (10 Hz)
Anmerkung: Im Betrieb mit kurzen Triggerzeiten ist der Zeitraum für die Regelaktivität sehr klein. Da
die Signal-LED Active direkt mit diesem Zeitraum gekoppelt ist, kann es sein, dass das Leuchten dieser
LED nicht wahrgenommen werden kann.
