Anmerkungen:
Bei einer 2-Achsen-Regelung können Sie entweder die erste oder die zweite Regelstufe verwen-
•
den, um die Regelung zu betreiben.
5.3. Stromversorgung
Die Stromversorgung erfolgt über das mitgelieferte Steckernetzteil. Das System wird über den Schalter
links am Gehäuse eingeschaltet.
Anmerkung: Das Netzteil ist mit 12V und 3,8A spezifiziert. Die 3,8A werden im Dauerbetrieb nicht
benötigt. Wegen der Beladung der Pufferkapazitäten und dem Hochfahren der Hochspannungsmodule
sind aber die Spitzenströme beim Einschalten des Systems recht hoch. Wenn in der Einschaltphase nicht
mindestens 3A zur Verfügung stehen, erreichen die Hochspannungsmodule nicht ihre Nennspannung
und es besteht die Gefahr ihrer Zerstörung.
5.4. Intensitätseinstellung
5.4.1. Einstellung der Empfindlichkeit von 4-QDs
Um sicherzustellen, dass die Detektoren im linearen, regelbaren Intensitätsbereich arbeiten, kann bei
einer Änderung der Laserintensität die Signalverstärkung am Potentiometer des jeweiligen Detektors
angepasst werden (siehe Abbildung 14). Schalten Sie hierzu das System ein (Netzschalter auf ON), die
Regelung aber inaktiv (Schalter Start/Stop auf aus, so dass die grüne Active-LED und die LED im Taster
nicht leuchten). Justieren Sie dann den Laser auf den Detektor und wählen Sie am Potentiometer eine
geeignete Verstärkung, bis als Maximalwert an den Anzeigen mindestens drei und maximal neun LEDs
leuchten. Die Verstärkung steigt im Gegen-Uhrzeigersinn. Trifft zu viel Leistung auf den Detektor, geht
er in Sättigung. In diesem Fall blinken die LEDs der Intensitätsanzeige.
Findet sich keine passende Einstellung, müssen die optischen Filter vor den 4-QDs ausgetauscht werden
(siehe Kapitel 5.4.3). Sind keine passenden Filter verfügbar, wenden Sie sich bitte an uns.
Potentiometer zur Intensitätsaussteuerung (mit Schraubenzieher zugänglich).
Handbuch Compact Strahlstabilisierung

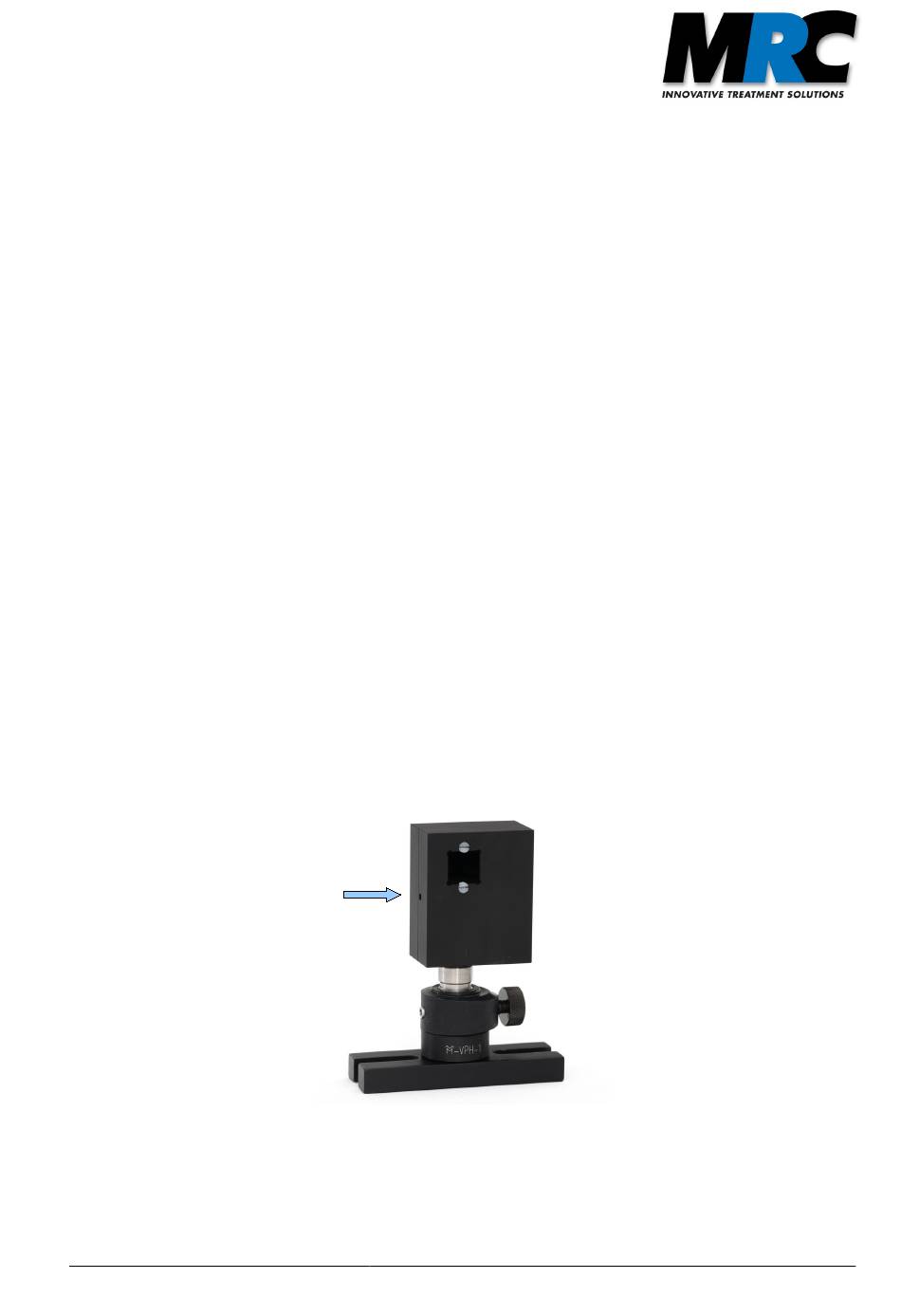

Abbildung 14: 4-Quadranten-Diode. Der Pfeil zeigt auf das
