Pixel Dot
5.3.

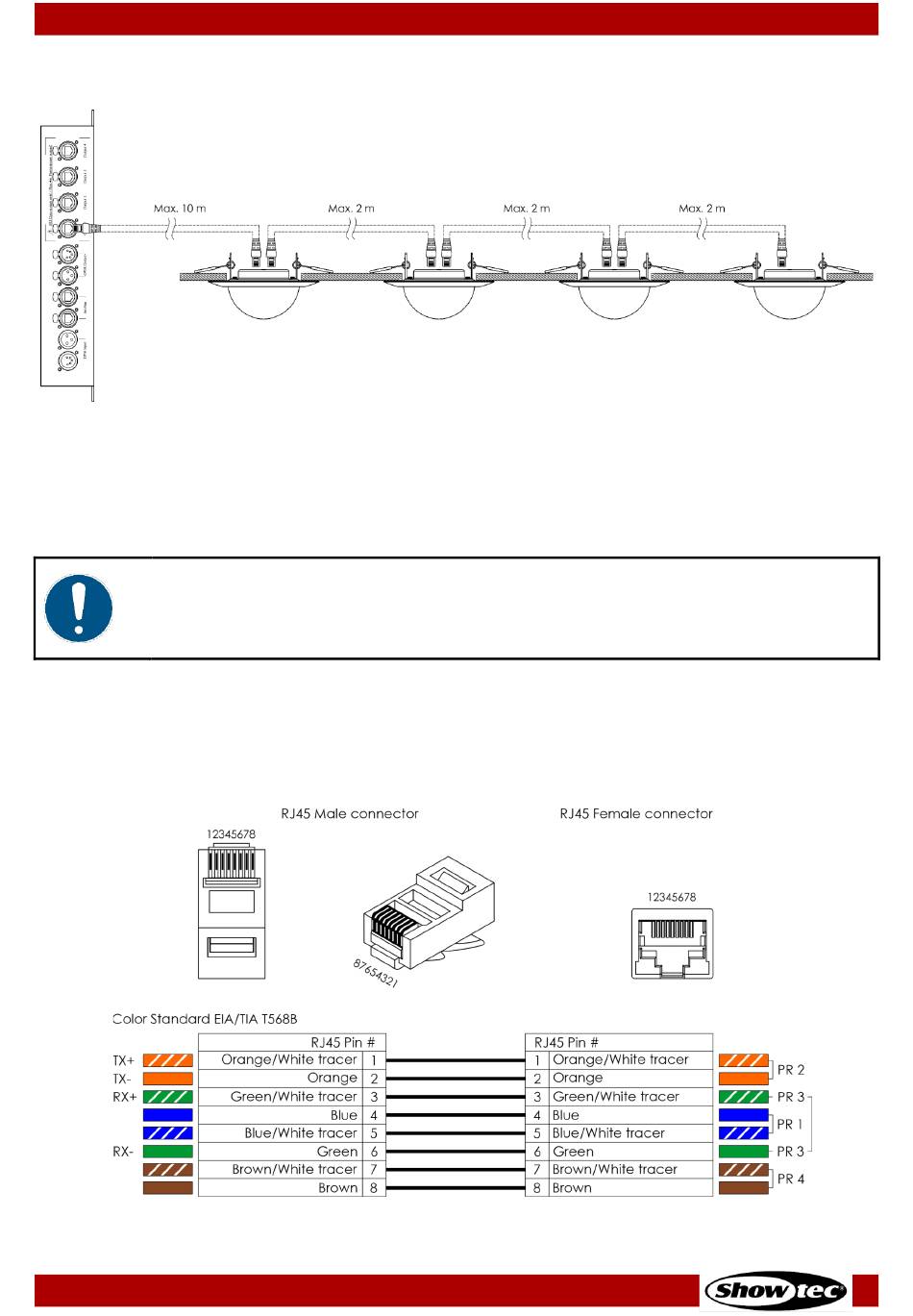

Maximale CAT-Kabellänge
Maximal zulässige CAT-Kabellänge:
●
Zwischen dem Pixel Controller und dem ersten Pixel Dot an der Datenübertragungsleitung: 10 m
●
Zwischen den Pixel Dots: 2 m
5.4.
Netzwerkkabel
Hinweis
Schließen Sie alle Datenkabel an, bevor Sie das Gerät mit Strom versorgen.
Trennen Sie immer zuerst die Stromversorgung, bevor Sie Datenkabel anschließen oder
trennen.
Sie können das Gerät mit einem handelsübliche Twisted-Pair-Ethernetkabel (CAT-5/CAT-5E/CAT-6) in
Reihenschaltung an den Pixel Controller anschließen.
Wenn Sie Ihre eigenen Netzwerkkabel herstellen, stellen Sie sicher, dass Sie die Pole und Drähte korrekt
anschließen, wie in Abb. 09 gezeigt. Verwenden Sie RJ45-Anschlüsse (8P8C) und patchen Sie die Kabel
unter Beachtung des Farbstandards T568B.
Produktcode: 44530
11
Abb. 08
Abb. 09
