Pixel Dot
4.4.
Montage
Dieses Gerät kann als Einbauleuchte an Wänden, Decken und anderen ebenen Oberflächen wie
Paneelen oder Platten montiert werden.
Prüfen Sie vor der Installation des Pixel Dot, dass die gewünschte Stelle frei von Hindernissen wie Rohren,
Kabelkanälen oder Kabeln ist. Wenn es keinen Kriechzwischenraum gibt, erfassen Sie die Wand-
/Deckenkonstruktion mit einem Balkensucher und prüfen Sie die Installationsstelle mit einem Kabel- und
Rohrdetektor.
ACHTUNG
Beschränken Sie den Zugang unter dem Arbeitsbereich während des Auf- und Abbaus.
Gehen Sie zur Montage des Geräts wie folgt vor:
Zeichen Sie eine Sie eine Schnittlinie an die Wand/Decke. Messen Sie nach, dass Sie den korrekten
Durchmesser (Ø 79 mm) hat.
Schneiden Sie die Montageöffnung mit einem geeigneten Werkzeug auf.
Schließen Sie die CAT-Kabel an die RJ45-Anschlüsse IN/OUT (03/04) an.

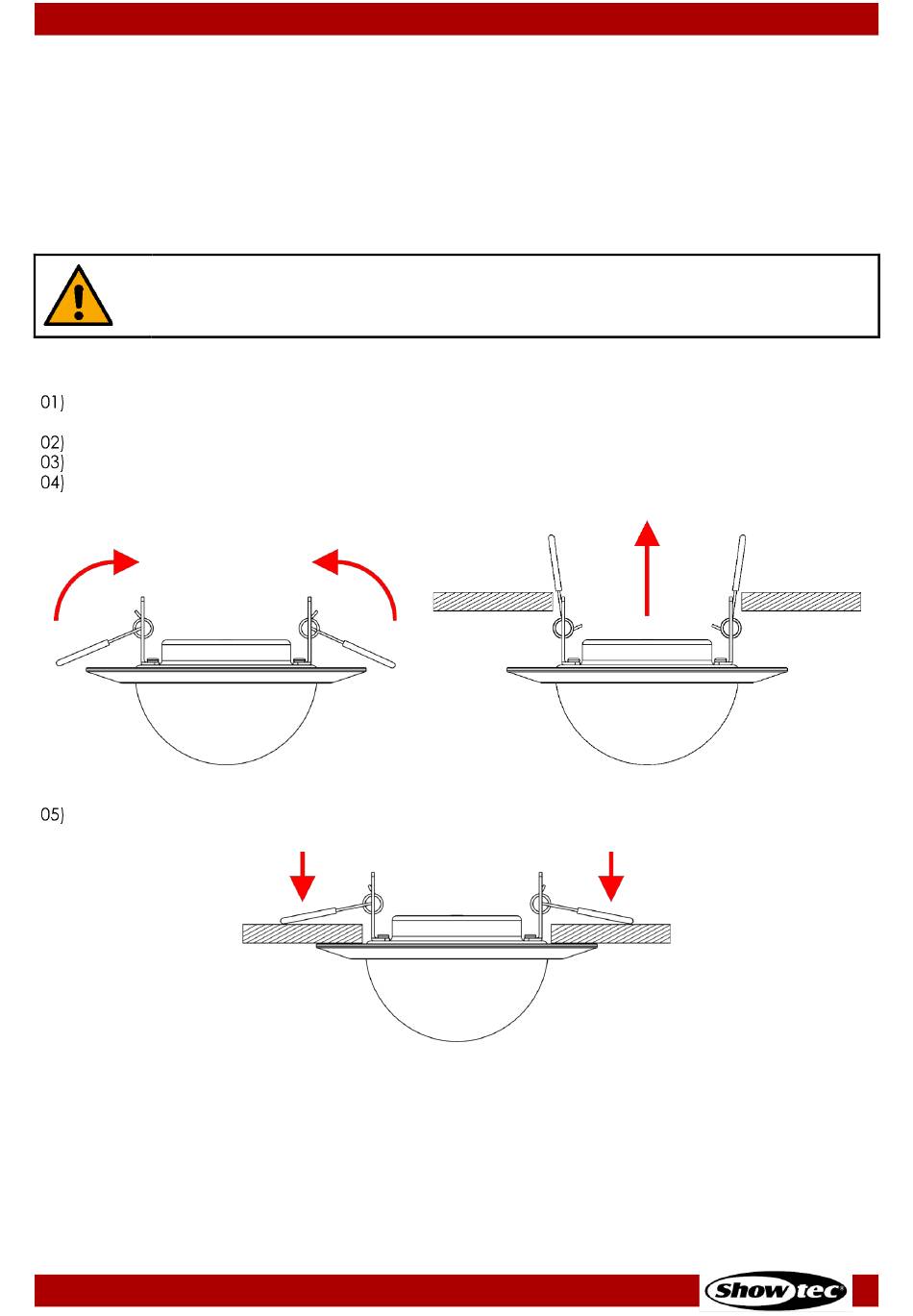

Klappen Sie die federbelasteten Befestigungsklammern (02) nach oben (Abb. 04) und setzen Sie den
Pixel Dot in die Montageöffnung (Abb. 05).
Schieben Sie den Pixel Dot vollständig in die Montageöffnung. Die federbelasteten
Befestigungsklammern (02) lösen sich und halten den Pixel Dot in Position (Abb. 06).
Produktcode: 44530
Abb. 04
9
Abb. 05
Abb. 06
