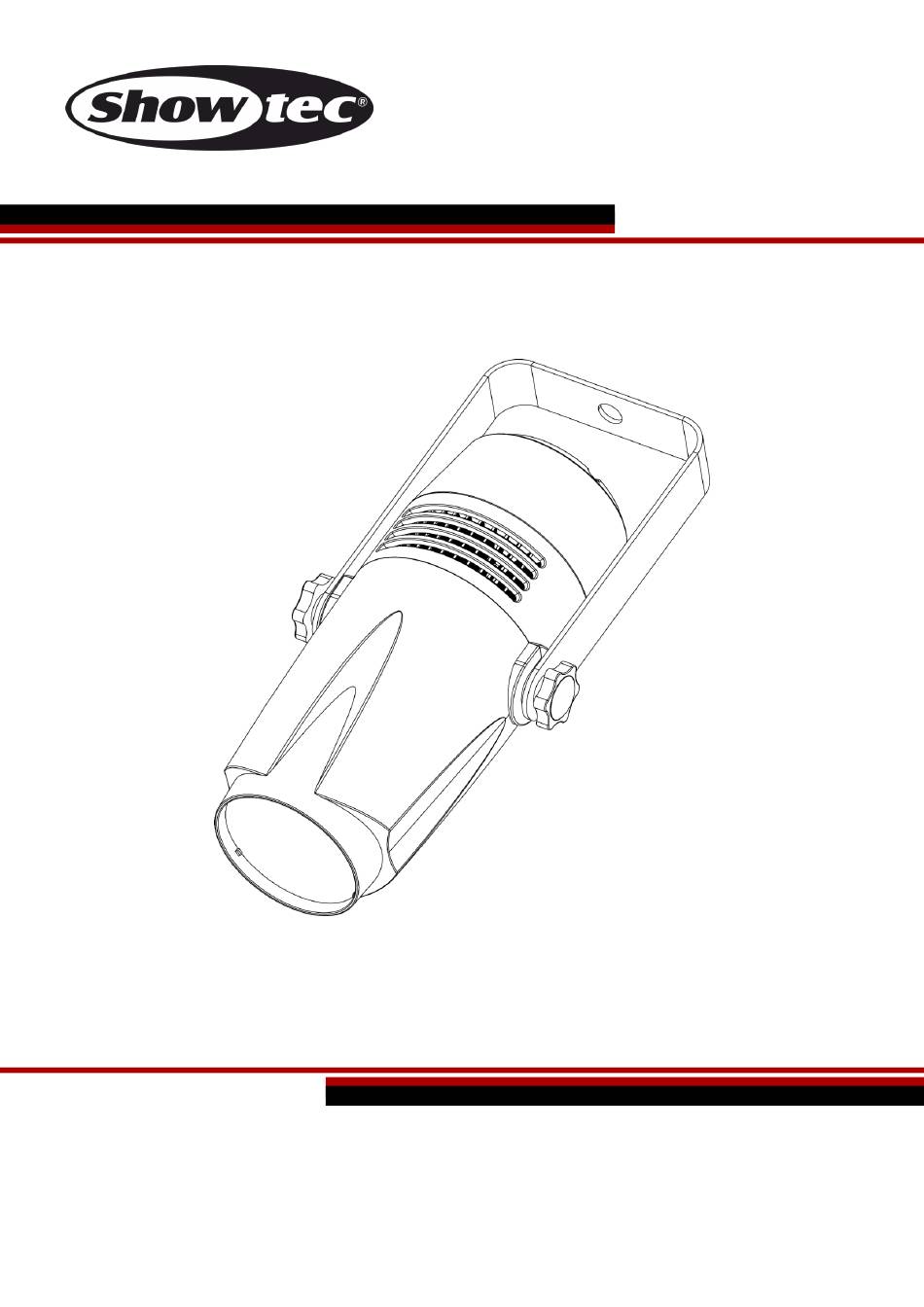

- Seite 1 HANDBUCH DEUTSCH LED Pinspot Q4 Bestellnummer: 42407 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
LED Pinspot Q4 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts ............................. 7 Übersicht ..................................7 Rückansicht ..................................8 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● LED Pinspot Q4 von Showtec mit Schuko-Netzkabel (1,5 m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Produkt installieren, bedienen und warten, müssen: ●... - Seite 4 Sicherungen. ● Der Anwender ist verantwortlich für die korrekte Positionierung und den ordnungsgemäßen Betrieb des LED Pinspot Q4. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. ● Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
LED Pinspot Q4 ● GARANTIE: Ein Jahr ab Kaufdatum. Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,8 Meter. -
Seite 6: Netzanschlüsse
LED Pinspot Q4 Verfahrensweise: ● Falls der LED Pinspot von der Decke oder hohen Balken herabgelassen werden soll, kann ein professionelles Traversensystem verwendet werden. ● Verwenden Sie eine Schelle, um den LED Pinspot mithilfe der Halterung an einem Traversenrahmen zu befestigen. -
Seite 7: Rückgabe
LED Pinspot Q4 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Produkts

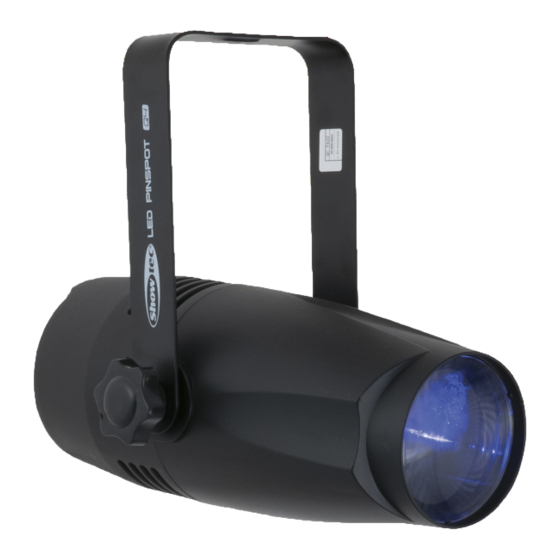

LED Pinspot Q4 Beschreibung des Produkts Funktionen Der LED Pinspot Q4 von Showtec ist ein leistungsstarker kompakter LED-Pinspot. Er eignet sich perfekt zur Beleuchtung von Diskokugeln oder kleinen Oberflächen. ● Eingangsspannung: 100-240 AC, 50/60 Hz ● Leistungsaufnahme: 22 W ●... -
Seite 9: Rückansicht
06) 3-poliger DMX-Ausgang Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem LED Pinspot Q4. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Steuerungsmodi
LED Pinspot Q4 Steuerungsmodi Es gibt 6 Modi: ● Auto ● Voreingestellte Programme ● Statische Farben ● Musiktaktung ● Master/Slave ● DMX-512 (4CH, 6CH, 8CH) Ein LED Pinspot (Automodus, voreingestellte Programme und manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Led Pinspots (Dmx-Steuerung)
LED Pinspot Q4 Mehrere LED Pinspots (Master/Slave-Steuerung) Abb. 03 Mehrere LED Pinspots (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 12 LED Pinspot Q4 Mehrere LED Pinspots (DMX-Steuerung) Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 42407...
-
Seite 13: Verbinden Der Geräte
LED Pinspot Q4 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
LED Pinspot Q4 Bedienfeld LED-Display MODE-Taste SETUP-Taste UP-Taste DOWN-Taste Abb.05 DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Vorderseite können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 15: Menü-Übersicht
LED Pinspot Q4 Menü-Übersicht Bestellnummer: 42407... -
Seite 16: Hauptmenü-Optionen
LED Pinspot Q4 Hauptmenü-Optionen 1. Auto 2. Voreingestellte Programme 3. Statische Farben 4. Musiktaktung 5. DMX-512 6. Master/Slave-Modus 7. Einstellungen 8. Info Der LED Pinspot zeigt beim Einschalten seine Softwareversion an! 1. Auto In diesem Menü können Sie den Automodus einstellen. -
Seite 17: Programme 02-10
LED Pinspot Q4 Grün + Blau Grün + Gelb Hellrot Hellgrün Hellblau Warmweiß Full On Blackout 03) Drücken Sie SETUP, um die Einstellungen für die Blitzfrequenz aufzurufen. 04) Stellen Sie mit UP/DOWN die Blitzfrequenz ein. Der Einstellbereich umfasst die Werte , von OFF bis hohe Frequenz. -
Seite 18: Musiktaktung
LED Pinspot Q4 4. Musiktaktung In diesem Menü können Sie die Audioempfindlichkeit des Geräts einstellen. 01) Drücken Sie MODE, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. 03) Drücken Sie UP/DOWN, um die gewünschte Audioempfindlichkeit einzustellen. Der Einstellbereich umfasst die Werte (von geringer bis hoher Audioempfindlichkeit). -
Seite 19: 7,1. Dimmerkurven
LED Pinspot Q4 7,1. Dimmerkurven In diesem Menü können Sie die Dimmerkurven einstellen. 01) Wählen Sie mit UP/DOWN die gewünschte Dimmerkurve aus. Der Einstellbereich umfasst die Werte Ku-1 Ku-2 Ku-3 Ku-4 7.2. Zurücksetzen Mit dieser Option können Sie die Werkseinstellungen wiederherstellen. -
Seite 20: Info
LED Pinspot Q4 8. Info In diesem Menü können Sie die Gerätetemperatur und die Softwareversion des Geräts aufrufen. 01) Drücken Sie MODE, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eins der 2 Untermenüs aus:... -
Seite 21: Dmx-Kanäle
LED Pinspot Q4 DMX-Kanäle 4 Kanäle Kanal 1 – Rotintensität 0-255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 2 – Grünintensität 0-255 Schrittweise Grünanpassung, von dunkel nach max. Helligkeit Kanal 3 – Blauintensität 0-255 Schrittweise Blauanpassung, von dunkel nach max. Helligkeit Kanal 4 –... - Seite 22 LED Pinspot Q4 Kanal 5 – Weißintensität CH1 muss geöffnet, CH6 muss geschlossen sein 0-255 Schrittweise Weißanpassung, von dunkel nach max. Helligkeit Kanal 6 – Voreingestellte Programme CH1 muss geöffnet sein Keine Funktion 1-24 Programm 1 25-49 Programm 2 50-74...
-
Seite 23: Wartung
02) Die LEDs. Geben Sie den LED Pinspot an Ihren Showtec-Händler zurück. 03) Die interne Sicherung. Geben Sie den LED Pinspot an Ihren Showtec-Händler zurück. 04) Wenn alles im ordnungsgemäßen Zustand zu sein scheint, verbinden Sie das Gerät wieder mit dem Netz. - Seite 24 LED Pinspot Q4 Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren ● Geben Sie das Gerät an Ihren überhaupt nicht Hauptsicherung durchgebrannt.
-
Seite 25: Technische Daten
LED Pinspot Q4 Technische Daten Modell: Showtec LED Pinspot Q4 Eingangsspannung: 100-240 AC, 50/60 Hz Leistungsaufnahme: 22 W DMX-Verbindung: 30 Stück Abmessungen: 320 x 166 x 222 mm (LxBxH) Gewicht: 1,2 kg Bedienung und Programmierung: Ausgabepole: Pol 1 (Erde), Pol 2 (-), Pol 3 (+) DMX-Modus: 4, 6, 8 Kanäle... -
Seite 26: Abmessungen
LED Pinspot Q4 Abmessungen Bestellnummer: 42407... - Seite 27 ©2019 Showtec...
