OBI Ridera Originalbetriebsanleitung

Gasfeuerstelle
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen

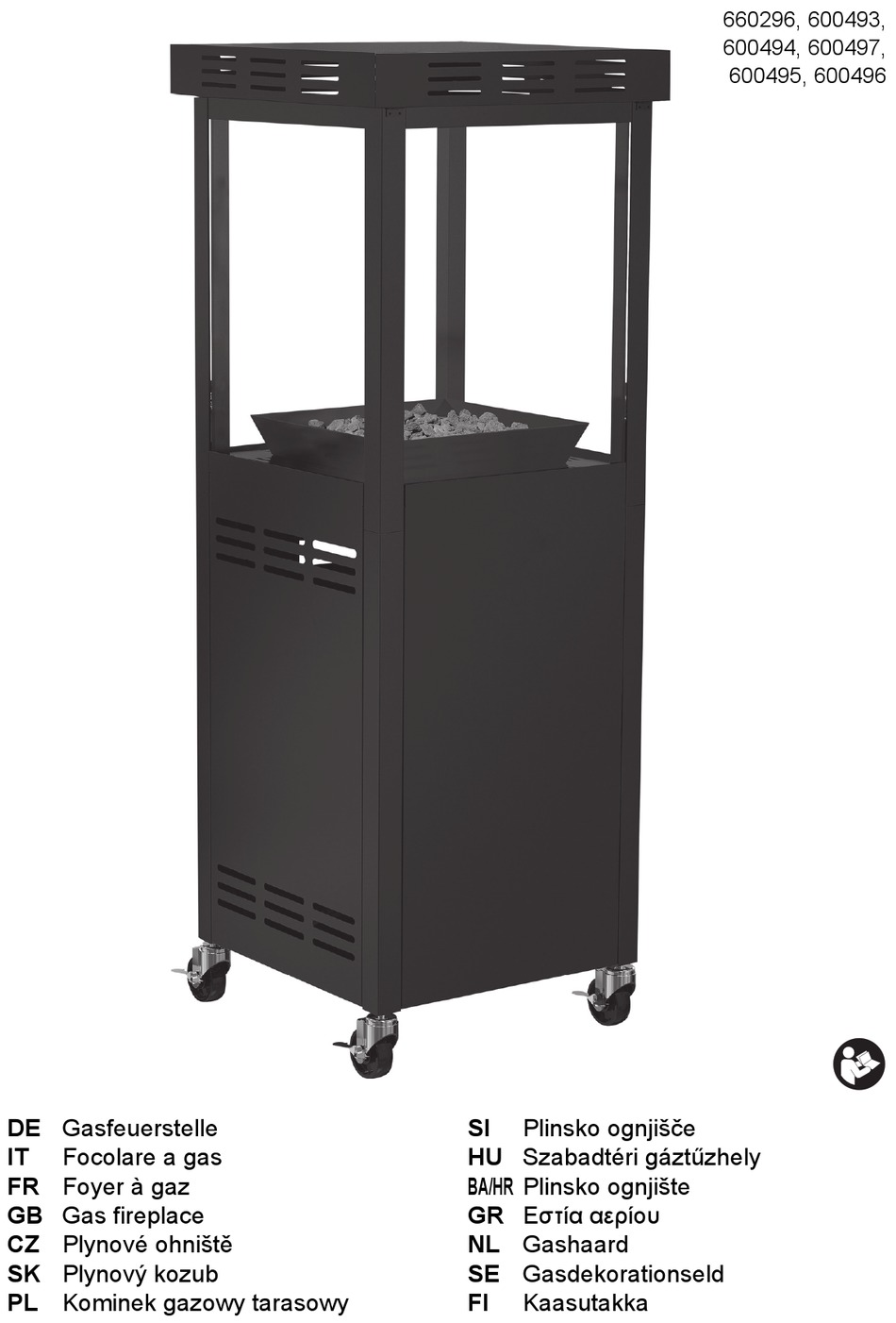

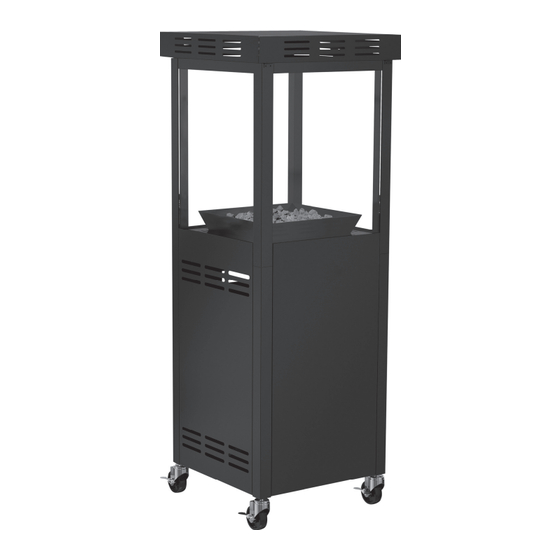

DE Gasfeuerstelle
IT
Focolare a gas
FR Foyer à gaz
GB Gas fireplace
CZ Plynové ohništ
SK Plynový kozub
PL Kominek gazowy tarasowy
SI
Plinsko ognjiše
HU Szabadtéri gáztűzhely
BA/HR Plinsko ognjište
GR ˜ÃIJα α¸Ã²Àυ
NL Gashaard
SE Gasdekorationseld
FI
Kaasutakka
660296, 600493,
600494, 600497,
600495, 600496

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für OBI Ridera

  • Seite 1 660296, 600493, 600494, 600497, 600495, 600496 DE Gasfeuerstelle Plinsko ognjiše Focolare a gas HU Szabadtéri gáztűzhely FR Foyer à gaz BA/HR Plinsko ognjište GR ˜ÃIJα α¸Ã²Àυ GB Gas fireplace CZ Plynové ohništ NL Gashaard SK Plynový kozub SE Gasdekorationseld PL Kominek gazowy tarasowy Kaasutakka...
  • Seite 2 DE Originalbetriebsanleitung ......14 Istruzioni originali ........20 FR Notice originale .
  • Seite 3 Lieferumfang Obseg dobave Contenu de la livraison Szállított alkatrészek Scope of delivery Sadržaj isporuke ¡ÃÀ½¸¹¸υϽ¸¾ÀÄ ¸¿Àπ¼ºÃ½ÏÄ Volume di fornitura Rozsah dodávky Leveringsomvang Obsah zásielky Leveransomfattning Zakres dostawy Toimituksen sisältö...
  • Seite 4 M5 X 10 X 64 M4 X 8...
  • Seite 5 Montage Szerelés Montaggio Montaža £υ¾αýÀ¼Ï´¸Ã¸ Assembly Montáž Montering Monta| Asennus M5 X 10...
  • Seite 6 M5 X 10 M5 X 10...
  • Seite 7 M5 X 10 M5 X 10...
  • Seite 8 M5 X 10 X 12...
  • Seite 9 M5 X 10 M5 X 10...
  • Seite 10 M5 X 10 M4 X 8...
  • Seite 11 M5 X 10 M5 X 10...
  • Seite 13 Bedienung Kezelés Utilizzo Posluživanje Χ¸ºÃºÃ½ÏÄ Utilisation Operation Bediening Obsluha Användning ObsBuga Käyttö Upravljanje Igniter push PUSH HIGH...

  • Seite 14: Inhaltsverzeichnis

    Inhaltsverzeichnis Was bedeuten die verwendeten Symbole? Originalbetriebsanleitung Gasfeuerstelle Gefahrenhinweise und Hinweise sind in der Bevor Sie beginnen… ....14 Gebrauchsanweisung deutlich gekennzeichnet. Es Zu Ihrer Sicherheit .
  • Seite 15 • Immer die gültigen nationalen und internationalen • Kinder und Haustiere dürfen sich nicht unbeauf- Sicherheits-, Gesundheits- und Arbeitsvorschrif- sichtigt in der Nähe des Geräts aufhalten. Beson- ten beachten. dere Vorsicht beim Anzünden! • Das Gerät wird sehr heiß und darf während des Zum Umgang mit Gas Betriebes nicht bewegt werden.

  • Seite 16: Lieferumfang

    • Kleidung oder anderes brennbares Material darf – Bei undichten Verbindungselementen Gasfla- nicht über die Gasfeuerstelle gelegt oder auf oder schenventil (6) sofort schließen und undichtes in die Nähe der Gasfeuerstelle gehängt werden. Verbindungselement austauschen. • Niemals die Gasfeuerstelle bei Regen verwen- GEFAHR! Explosionsgefahr! Eine Dichtig- den.

  • Seite 17: Geeignete Gasflaschen

    Die Flamme sollte blau mit leicht gelben Spitzen sein. • DK/ES/BG – Schlauchtyp IS03821:2010. 11500 mm ID Gummischlauch, L = 0.80m,+ 2 Stk. In der Stellung [LOW] sollten Sie eine kleinere Schlauchklemmen Flamme sehen als in der Stellung [HIGH]. Führen Sie vor jeder Verwendung eine Flammenprüfung durch.

  • Seite 18: Entsorgung

    Fehler/Störung Ursache Abhilfe Drehregler aufgedreht? Drehregler auf AUS stellen. Brenner zündet nicht Gasflasche leer? Gasflasche austauschen. Flaschenventil zu? Flaschenventil öffnen. ► Brenner reinigen. – S. 17 Brenner verschmutzt? Der Gasdruck ist niedrig. Drehen Sie das Gasflaschenventil auf [OFF] und tauschen Sie die Fla- sche aus.
  • Seite 19 Artikelnummer 660296, 600493, 600494, 600497, 600495, 600496 Anschlussdruck • DE, AT, CH, CZ, SK 50 mbar • CZ, EE, FI, HU, IT, NL, RO, SI, SE, RU 30 mbar • BE, CH, CZ, FR, GB, GR, IT, SI, BA 28–30/37 mbar •...
