jablotron JA-111H TRB Kurzanleitung

Bus-Modul JA-111H TRB – Schnittstelle für verdrahtete
Detektoren
Der JA-111H TRB ist eine Komponente des JABLOTRON Systems
und dient zum Anschluss eines verdrahteten Melders mit NC-/NO-
Ausgängen an den BUS der Zentrale. Sie sorgt für die Stromversorgung
des Melders und meldet Aktivierungen, Sabotage und Störung des
Melders.
Es ist für die Installation innerhalb eines verdrahteten Standardmelders
(mit Kontaktausgängen) vorgesehen, doch dank der verlängerten Drähte
ist auch eine Installation außerhalb des Melders in einer geschützten
Installationsbox möglich. Das Modul nimmt eine Position im System ein.
Das Modul sollte von einem geschulten Techniker installiert werden, der
über ein gültiges Zertifikat eines autorisierten Händlers verfügt. Das
Produkt ist kompatibel mit den Zentralen JA-100K, JA-101K,
JA-106K, JA-102K, JA-103K, JA-107K und JA-108K.
Installation
1. Installieren Sie das Modul an einem geeigneten Platz im Melder
oder innerhalb der geschützten Installationsbox in der Nähe des
Melders. Der Draht kann auf maximal 3 m verlängert werden.
Stellen Sie bei einer Installation innerhalb des Melders sicher, dass
kein Kurzschluss aufgrund einer schlechten Isolierung des Moduls
möglich ist.
2. Schließen Sie die Drähte an den Melder an (gemäß Abb. 1).

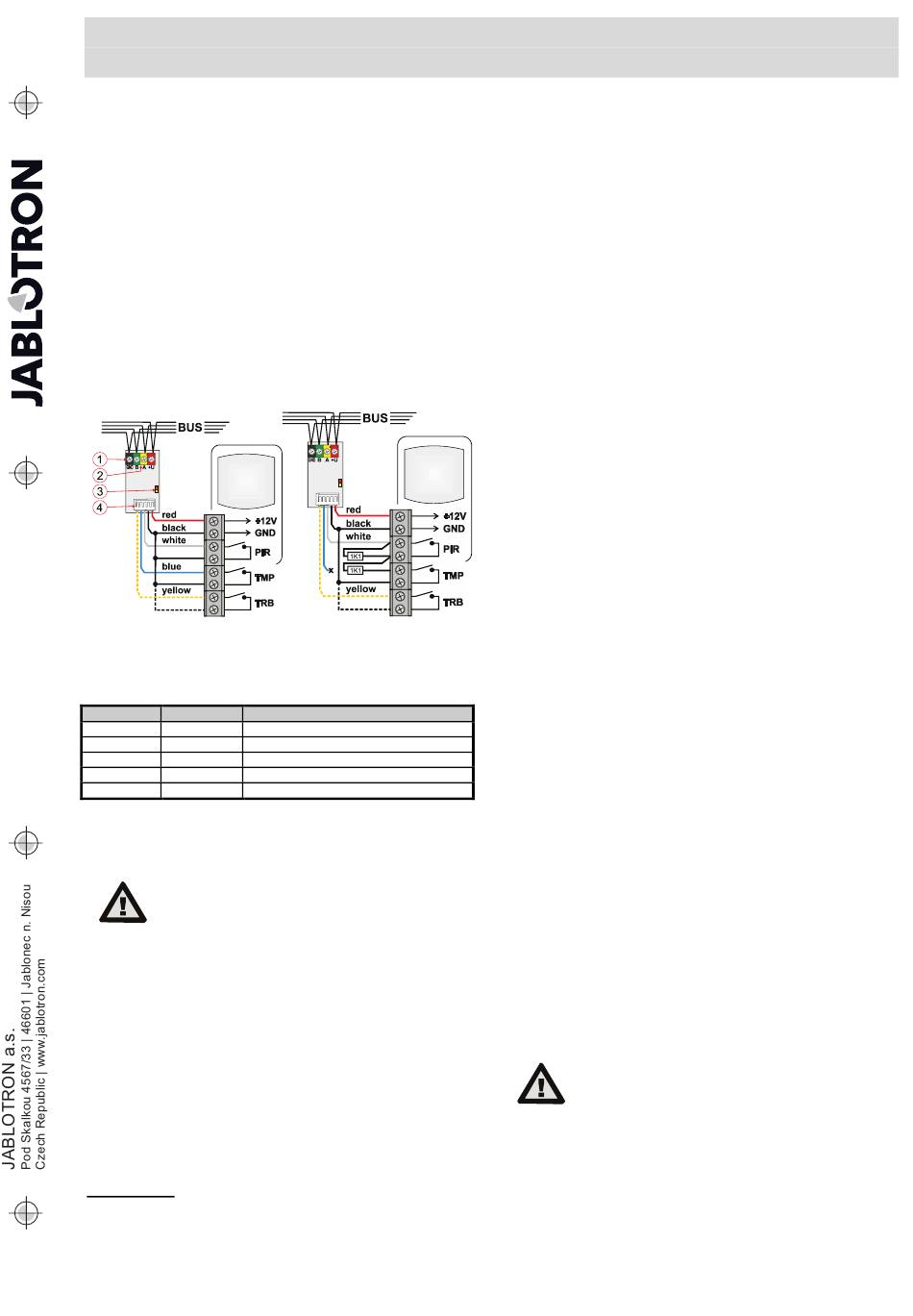

Abbildung 1 und 2: Beschreibung der internen Teile des Produkts und
Anschluss der Drähte des Moduls
1 – BUS-Klemmen; 2 – Seriennummer; 3 – gelbe LED zeigt Fehler / nicht
angemeldetes Gerät an, rote LED blinkt bei Aktivierung eines beliebigen
Eingangs; 4 – Anschlussdrähte, siehe folgende Tabelle
Draht Bedeutung Funktion
Rot + 12 V Spannungsversorgung für den Melder
Schwarz GND Gemeinsamer Draht
Weiß INP Alarmeingang
Blau TMP Sabotageeingang
Gelb TRB Störungseingang
Tabelle 1: Drähte des Moduls
3. Schließen Sie das BUS-Kabel an und schalten Sie die Zentrale ein.
Trennen Sie immer die Spannungsversorgung,
wenn Sie das Modul an den System-BUS
anschließen.
Der Stromverbrauch des angeschlossenen
Melders darf nicht über 50 mA liegen (der
Stromversorgungsausgang des Moduls ist
nicht vor Überlastung geschützt).
4. Die Zentrale muss im Errichtermodus sein.
5. Frahren Sie gemäß der Installationsanleitung der Zentrale fort.
6. Grundsätzliches Vorgehen:
a) Wenn das Gerät eingeschaltet wird, beginnt die gelbe LED-
Leuchte wiederholt zu blinken, um anzuzeigen, dass das
Modul noch nicht im System angemeldet wurde.
b) Öffnen Sie F-Link, wählen Sie die erforderliche Position im
Fenster
Komponentenliste
Anmeldemodus mit einem Klick auf die Option Bus
Anmeldesignal senden.
c) Klicken Sie auf die Option „Neue BUS-Geräte hinzufügen",
wählen Sie das JA-111H TRB und bestätigen Sie seine
Anmelden mit einem Doppelklick. Die gelbe LED erlischt.
7. Schließen Sie die Abdeckung des Melders mit dem installierten
Modul darin.
Anmerkungen:
− Das Modul kann auch durch Drücken des Sabotagekontakts des
angeschlossenen Melders (gemeinsamer Anschluss des schwarzen
und blauen Drahts) oder durch Eingabe der Seriennummer über die
F-Link Software angemeldet werden. Die Seriennummer ist auf dem
Aufkleber unter dem Barcode auf der Hauptplatine des Produkts
gedruckt.
Bus-Modul JA-111H TRB – Schnittstelle für verdrahtete Detektoren 1 / 2
und starten Sie den
Wenn Sie das Modul aus dem System entfernen müssen, löschen
−
Sie es vor seiner Position in der Zentrale.
Es müssen nicht alle Drähte angeschlossen werden. Wenn die
−
Installation nicht der entsprechenden Sicherheitsstufe entspricht,
können nur die für die Anwendung erforderlichen Drähte verwendet
und die anderen Drähte gegen Kurzschlüsse isoliert werden. Ihre
Funktion kann in den internen Einstellungen der Komponente
deaktiviert werden.
Einstellen der Moduleigenschaften
Die Eigenschaften des Moduls können im Fenster Komponentenliste in
F-Link Software eingestellt werden. Nutzen Sie die Option Interne
Einstellungen in der Position des Melders, um ein Dialogfenster zu öffnen, in
dem Sie Folgendes einstellen können:
LED-Anzeige: Die Anzeige ist werksseitig aktiviert. Diese Funktion dient
zum Ein-/ Ausschalten der LED-Anzeige der roten LED (3). Die LED reagiert
auf die Aktivierung jedes beliebigen Eingangs des Moduls.
INP-Eingang: Der Anschluss ist werksseitig im NC-Modus aktiviert (C
angeschlossen an GND).. Der Eingang kann auch als Double Balance
eingestellt werden. Bei einem doppelt symmetrischen INP-Eingang wird der
TMP F-Link-Eingang automatisch ausgeschaltet und verriegelt. Der Eingang
kann vollständig deaktiviert werden und jede Aktivierung wird an das System
gemeldet. Die folgende
zweistufigerEmpfindlichkeit auf kurze wiederholte Impulse reagiert: Impuls 1
= Aktivierung durch 3 Impulse bis zu max. 2 Minuten; Impuls 2 = Aktivierung
durch 5 Impulse bis zu max. 2 Minuten. Im Rollladenmodus wird der Eingang
nach seiner Auslösung für 10 s deaktiviert.
Wenn der INP-Eingang aktiviert ist, zeigt er weitere Einstelloptionen an:
Umgekehrte Reaktion des Eingangs: Der Eingang hat standardmäßig eine
NC-Reaktion, diese kann allerdings zu einer NO-Reaktion geändert werden.
Impulsmodus: Der Statusmodus ist werkseitig voreingestellt. Wenn der
Parameter aktiviert ist, beginnt der Eingang, mit einer Impulsreaktion zu
reagieren. Dies ist ideal für Impulsmelde (beispielsweise Bewegungsmelder).
Reaktionsverzögerung des INP-Eingangs: Ein Zeitfilter zum Erhöhen der
Immunität vor Fehlalarmen. Einstellbar zwischen 0,1 s und 300 s, um zu
definieren, wie lange der INP-Eingang aktiv sein muss, damit er in der
Zentrale ausgelöst wird.
TRB-Eingang: Der Eingang ist werkseitig deaktiviert (gilt für STUFE 2) und
jede Aktivierung wird daher nicht an das System gemeldet (wenn das Alarm-
Profil STUFE 3 eingestellt ist, wird dieser Eingang automatisch in den Modus
"Störung" eingeschaltet).
Wenn Sie die Option Störung auswählen, löst die Aktivierung des Eingangs
eineStörungsmeldung von der Position des Moduls aus (normalerweise mit
GND = NC verbunden) melden. Wenn Sie die Option Abdecküberwachung
auswählen, löst die Aktivierung des Eingangs in einem unscharfgestellten
Bereich eine Störungsmeldung und in einem scharfgestellten Bereich eine
Störung und einen Alarm aus (normalerweise an GND = NC angeschlossen).
Der Eingang ist für den
Abdecküberwachungsfunktion vorgesehen..
Umgekehrte TRB-Reaktion: Der Eingang hat standardmäßig eine
NC-Reaktion, diese kann allerdings zu einer NO-Reaktion geändert werden.
Das gemeinsame Aktivieren
Abdecküberwachungsfunktion aus: Dieser Parameter kann nur aktiviert
werden, wenn der TRB-Eingang auf die Reaktion "Störung" eingestellt ist.
TRB Eingang Reaktionsverzögerung: Die Werkseinstellung für STUFE
3 ist 0,1 s und dieser Wert kann nicht geändert werden. Die Einstellung für
STUFE 2 ist 0,5 s (Einstellungen 0,1 s...300 s). Die Einstellung der definiert,
wie lange der TRB-Eingang aktiv sein muss, damit er in der Zentrale aktiviert
wird..
TMP-Eingang: Der Anschluss ist werksseitig im NC-Modus aktiviert (C an
GND angeschlossen). Der Eingang kann vollständig deaktiviert werden und
es wird keine Aktivierung an das System gemeldet.
Umgekehrte TMP-Reaktion: Der Eingang hat standardmäßig eine
NC-Reaktion, diese kann allerdings zu einer NO-Reaktion geändert werden.
Der Hersteller garantiert ausschließlich die
korrekte Funktion dieses Moduls. Die korrekte
Funktion des angeschlossenen Melders kann
allerdings nicht garantiert werden. Deshalb
empfehlen wir die Verwendung von
JABLOTRON-100-BUS-Meldern.
Um die Eigenschaften des Moduls entsprechend der
Klassifizierung der Absicherung einzustellen, wählen Sie
in der F-Link Software in der Falle "Systemprofile" den
Standard aus.
Rollladen,
Option ist die
Anschluss an Melder
von TRB und INP löst
