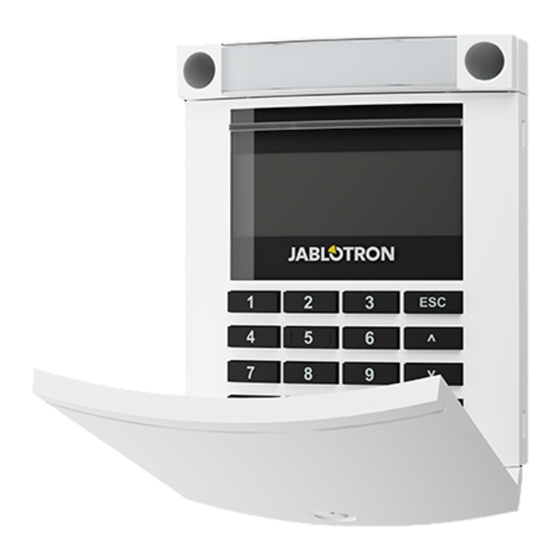

JA-114E Zugangsmodul mit Display, Tastatur und RFID- Lesegerät
Die Tastatur ist ein Bestandteil
JABLOTRON JA-100. Dank der Baukastenarchitektur ermöglicht
das Produkt, eine Baugruppe herzustellen, die an den Umfang der
Hausalarmanlage und die Bedürfnisse der Benutzer angepasst
wird. Das Produkt sollte durch einen geschulten Servicetechniker,
der über ein gültiges Zertifikat der Firma Jablotron verfügt, montiert
werden.
Die Tastatur verfügt über ein Display, ein RFID Lesegerät und
den ersten Bedienungssegment (1). Mit Hilfe der Segmente JA-
192E kann die Baugruppe um die gewünschte Anzahl (auf bis zu
max.20 in einer Anlage) erweitert werden. Die abklappbare
Abdeckung der Tastatur (6) kann demontiert werden, wenn der
Benutzer einen dauerhaften Zugang bevorzugt. Die Tastatur
funktioniert gleichzeitig auch als ein Lesegerät für die kontaktlosen
Zugangskarten/-chips (RFID).

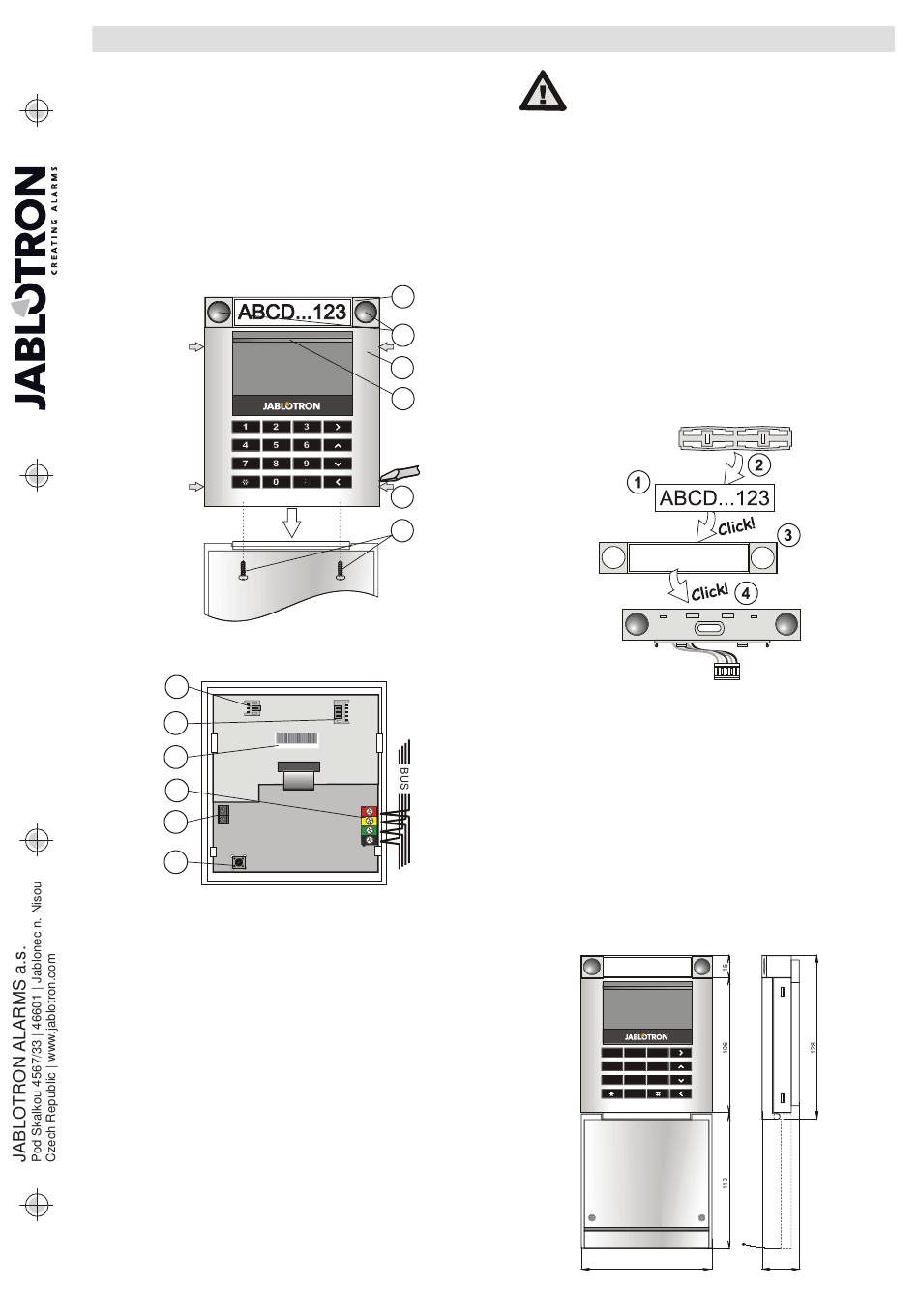

Bild: 1 – Bedienungssegment; 2 – Segmenttasten; 3 – Modul der Tastatur;
4 – unterleuchtete Aktivierungstaste; 5 – Klinken für die Öffnung des Moduls;
6 – Schrauben der Abdeckung;
7
8
9
10
11
12
Bild: 7 – Stecker für den Anschluss des Audiomoduls; 8 – Stecker für die
Bedienungssegmente; 9 – Seriennummer; 10 – Bus- Klemmleiste;
11 – Klemmleiste für die Verbindung des Audiomoduls mit der Zentrale;
12 – Sabotageschalter;
Montage
1. Die vier Klinken an den Seiten (siehe Bild 1) nacheinander
drücken, um das Modul aus dem hinteren Kunststoffteil zu lösen.
2. Bei der Montage eines weiteren Bedienungssegmentes zuerst
den Verschlussteil aus dem 1.Segment herausnehmen.
3. Die transparenten Abdeckungen der Segmente abnehmen
(Herausheben an beiden Seiten des Segments, bei den Tasten).
4. Den Leiter des Segmentes jeweils in den Stecker des vorherigen
Segmentes anschließen und ineinander einrasten lassen (es
wird empfohlen, die Leiter jeweils durch Umdrehen des
Segmentes um 360° zu verdrillen – auf diese Weise wird
eventuelles Einklemmen der Leiter zwischen den Kunststoffteilen
verhindert). Auf diese
Bedienungssegmente installieren.
Verschlussteil zurück einsetzen
5. Das Kabel durch den hinteren Kunststoffteil durchziehen und
den Kunststoffteil gemeinsam mit den Segmenten an die
gewünschte Stelle anschrauben. Bei größerer Anzahl der
Bedienungssegmente auch diese Segmente an die Wand
befestigen (Anzahl der Schrauben nach Bedarf wählen).
6. Das Buskabel an die Klemmleiste anschließen (11).
JA-114E Zugangsmodul mit Display, Tastatur und RFID- Lesegerät 1 / 2
des Hausalarmsystems
1
2
3
4
5
6
1400- 00- 0000- 0001
+U
A
B
GND
Weise alle gewünschte
Abschließend
Den Bus bitte immer dann anschließen,
wenn das System völlig von der
Spannungsversorgung getrennt ist.
7. Die Anschlussleitung der Segmente in den inneren Stecker der
Tastatur (8) stecken.
8. Die Tastatur in die Baugruppe einrasten lassen.
9. Weiter nach dem Montagehandbuch der Zentrale vorgehen.
Grundvorgang:
a. Nach dem Einschalten des Systems signalisiert das Blinken
der gelben Meldeleuchte, dass die Tastatur nicht ans System
angelernt wurde.
b. Im Programm F-Link in der Karte Peripherie die gewünschte
Position wählen und durch die Taste Anlernen den
Lernmodus aktivieren.
c. Die unterleuchtete Aktivierungstaste (4) über dem Display
drücken – damit wird die Tastatur angelernt und die gelbe
Meldeleuchte erlischt.
10. Nach der Beendigung der Montage Beschriftungsschilder in
die Abdeckungen
Abdeckungen zuschließen. Die Beschriftungsschilder können
mit Hilfe des Programms F-Link gedruckt werden (Karte
Peripherie, an
Einstellungen).
Bild: Einlegen des Beschriftungsschildes ins Bedienungssegment.
Einstellung der Eigenschaften
Wird mit Hilfe des Programms F-Link – Karte Peripherien
durchgeführt. An der
Einstellungen verwenden. Es wird die aktuelle Anlage angezeigt,
und es ist möglich, deren Eigenschaften einzustellen. Den
einzelnen Segmenten können die gewünschten Funktionen
zugeordnet werden (Bedienung der Sektionen, Anzeige des
Sektionenzustands, Auslösung eines Alarms, Bedienung des PG
Ausgangs, Anzeige des Zustands des PG- Ausgangs usw.).
Einzelheiten siehe Programm F-Link.
Änderung der Baugruppe
Wenn die Anlage mit den Segmenten geändert werden soll,
können diese durch Herausheben in der jeweiligen Trennebene
seitlich (seitlich der Tasten) abgetrennt werden.
ABCD...123
1 2
4 5
7 8
0
den
der Segmente einlegen
der Position der Tastatur
Position der Tastatur
3
6
9
102 33
und die
– Innere
die Innere
MLU52009
