jablotron JA-118M Kurzanleitung

BUS Eingangsmodul JA-118M (Magnetkontaktmodul) 8 Eingänge
Das Produkt ist eine Komponente des Systems JABLOTRON
100+. Das Modul verfügt über 8 Eingänge, die besonders für die
Verbindung mit Magnetkontakten geeignet sind. Wir empfehlen die
Installation in der universellen Mehrzweckbox JA-190PL (oder
in der an der Wand montierten Universalbox KU-68). Das Modul
sollte von einem geschulten Techniker mit einem gültigen und
durch einen autorisierten Händler ausgestellten Zertifikat installiert
werden.
Installation
1. Platzieren Sie das Modul in der Installationsbox.
2. Die Drahtschleifen werden mit den Eingängen 1 bis 8
verbunden, wobei die C-Klemmen als gemeinsame Leitung
dienen.

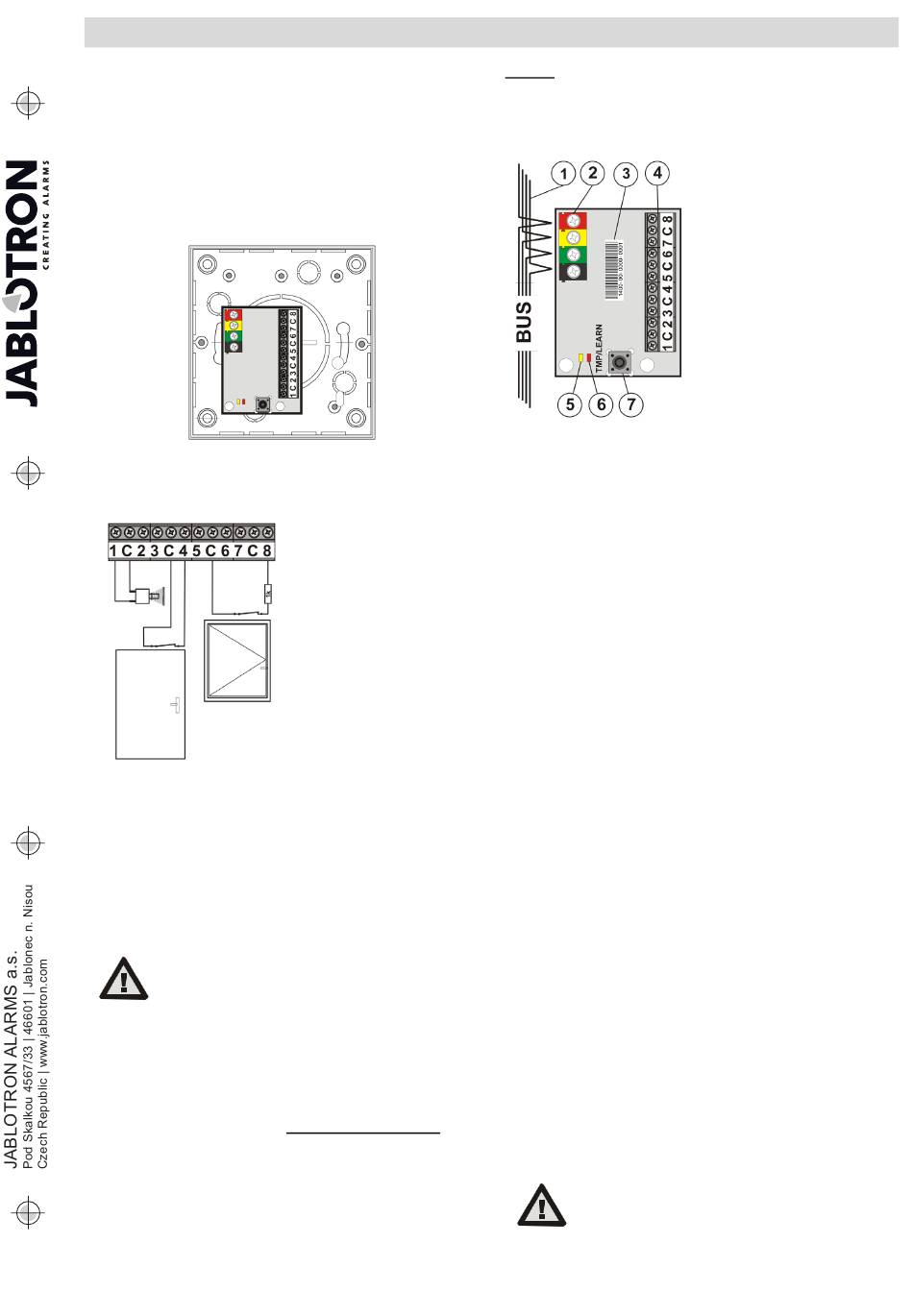

Abb. 1: Beispiel eines externen Sabotagekontakts (1-C); normalerweise
geschlossener Bereich (C-4); symmetrischer Bereich (C-8)
3. Wenn Sie eine Box verwenden, muss diese mit einem
Sabotagekontakt ausgestattet sein. Bei Verwendung von
JA-190PL kann der Sabotagekontakt (7) auf der Leiterplatte
des Moduls mit einer Feder aus dem Zubehör verwendet
werden. Alternativ können Sie Eingang 1 als externen
Sabotagekontakt verwenden.
4. Schließen Sie das BUS-Kabel an.
Schalten Sie immer den Strom aus, wenn Sie
das Modul mit dem System verbinden.
5. Fahren Sie entsprechend dem Installationshandbuch der
Zentrale fort. Grundsätzliche Vorgehensweise:
a. Wenn das Gerät eingeschaltet ist, beginnt die gelbe LED
(5) wiederholt zu blinken, um anzuzeigen, dass das Modul
nicht beim System angemeldet ist.
b. Wählen Sie in F-Link die gewünschte Position im Fenster
Komponentenliste aus. Notwendige Bedingung: Nach
der ausgewählten Position müssen 7 Positionen unbesetzt
sein. Starten Sie den Anmeldemodus, indem Sie auf die
Option Anmelden klicken.
c. Drücken Sie den Sabotagekontakt (7) – das Modul wird an
den folgenden 8 Positionen angemeldet und die gelbe LED
erlischt. Wenn eine der folgenden 7 Positionen besetzt ist,
überschreibt das System diese Positionen. Wenn nicht
ausreichend Positionen übrig bleiben, werden nur die
restlichen freien Positionen angemeldet.
6. Schließen Sie die Abdeckung des Moduls.
JA-118M BUS-Modul für Magnetmelder – 8 Eingänge
− Die Drahtschleifen können
als NC, symmetrisch über einen
Widerstand von 1 kΏ, oder als
Schleifen, die durch wiederholte
Impulse ausgelöst werden
(Rollläden), verbunden werden.
Jeder Eingang
−
unabhängig programmierbar,
wobei der Schaltmodus in den
internen Einstellungen
in F-Link programmiert wird.
Die Leitungslänge beträgt
−
max. 100 m für eine Schleife.
Hinweis:
Das Modul kann
Produktionscodes (3) über F-Link angemeldet werden. Dabei
müssen alle Ziffern eingegeben werden (Formatbeispiel: 1400-00-
0000-0001).
Interne Einstellungen des Moduls
Die Option interne Einstellungen (es ist nicht wichtig, an welcher
der 8 Positionen - die Programmierung ist für alle Eingänge gleich)
in dem Fenster Komponentenliste
Dialogfenster Interne Einstellungen, in dem Sie die folgenden
Optionen für jeden
Standardeinstellungen sind mit * markiert):
Akivitätsanzeige der LED: Aktiviert *: Kurzes Blinken zeigt an, dass
sich ein Eingangsstatus geändert hat.
Sabotage: Deaktiviert *: vollständige Deaktivierung der Reaktionen
des Sabotagekontakts. Intern: Reaktion auf den eingebauten
ist
Sabotagekontakt auf der Leiterplatte (7) des Melders. Extern1:
Verwendung von Eingang
Sabotagekontakt auf der Leiterplatte ist nicht in Betrieb. Interne oder
externe Sabotagereaktionen werden immer von der ersten Position
gemeldet, die bei der Anmeldung des Moduls für das System
ausgewählt wurde.
Eingang 1 (bis 8): Deaktiviert – vollständige Deaktivierung eines
Eingangs, Aktiviert* - reagiert auf eine Statusänderung des mit dem
Eingang verbundenen Kontakts. Symmetrisch – symmetrisch durch
einen 1 kΩ-Widerstand, der mit dem Alarmkontakt (Zubehör) in Reihe
geschaltet ist. Eine
Schleifenwiderstand 700Ω
Rollläden –reagiert auf wiederholte kurze Impulse mit 2 wählbaren
Empfindlichkeitsstufen: Impuls1 = Aktivierung nach 3 Impulsen bis
zu einer Zeitüberschreitung von 2 Minuten; Impuls2 = Aktivierung nach
5 Impulsen bis zu einer Zeitüberschreitung von 2 Minuten. Wenn die
Eingangsklemme länger als 3 Sekunden geöffnet ist, wird ein
Sabotagealarm ausgelöst.
Umgekehrte Eingangsreaktion: (gilt nur für einen aktivierten oder
einen symmetrischen Eingang). Wenn die Funktion nicht aktiviert ist *,
reagiert der Eingang auf die Verbindungstrennung von GND (NC) *. Mit
der Markierung invertieren Sie die Logik und der Eingang reagiert auf
Erdung (NO).
Impulsmodus: (gilt
Symmetrischen Eingang)
Wenn das Kontrollkästchen nicht aktiviert ist *, reagiert der Eingang
auf die Verbindungstrennung von GND und die Erdung der Schleife
(Aktivierung und Deaktivierung). Mit der Markierung stellen Sie die
Reaktion auf eine Trennung von der Erdung ein (der Eingang wird nur
für 2 Sekunden aktiviert).
Verzögerung der Eingangsreaktion: stellt die Immunität
gegenüber Fehlaktivierungen
Symmetrische Eingänge und bedeutet, wie lange ein Eingang
aktiviert werden muss, damit die Zentrale auf ihn reagiert: 0,5
Sek. * (Einstellungen 0,1Sek. ... 300Sek.).
Der Hersteller kann die einwandfreie Funktionsfähigkeit
des Moduls gewährleisten. Er kann jedoch nicht die
einwandfreie Funktionsfähigkeit der angeschlossenen
Melder garantieren. Wir empfehlen daher, stets
Magnetmelder von Jablotron zu verwenden.
1 / 2
beim System durch Eingabe
Abb.2: 1 – BUS-Kabel;
2 – BUS-Klemmen;
3 – Produktionscode (im unteren
Bereich der Leiterplatte);
4 – Eingangsklemmen für externe
Magnetmelder;
5 – gelbe LED; 6 – rote LED;
7 – Sabotagekontakt
in F-Link
Eingang einstellen können
1 als Sabotagereaktion.
Aktivierung wird ausgelöst,
unter- oder 1300Ω
nur für einen Aktivierten
ein. Gilt für Aktivierte
des
öffnet ein
(die
Der
wenn der
überschreitet,
oder einen
und
