Cisco IP-Telefon-Hardware
•
•
•
•
•
•
•
•
Übersicht der Hardware für das Cisco IP-Telefon
Die Cisco IP-Telefon 7800-Serie ermöglicht die Sprachkommunikation über ein IP-Netzwerk
(Internetprotokoll). Die Funktionen eines Cisco IP-Telefon ähneln denen eines digitalen Bürotelefons: Sie
können Anrufe tätigen und annehmen und Funktionen wie Stummschaltung, Halten, Anrufübergabe, Kurzwahl,
Anrufweiterleitung usw. nutzen. Da das Telefon an das Datennetzwerk angeschlossen ist, bietet es verbesserte
IP-Telefonfunktionen, beispielsweise den Zugriff auf Netzwerkinformationen, Netzwerkservices sowie
benutzerdefinierte Funktionen und Services.
Cisco IP-Telefon 7841 unterstützt Gigabit-Ethernet-Konnektivität.
Die Anzahl der verfügbaren Leitungstasten ist begrenzt, wenn Sie weitere Funktionen zu den Leitungstasten
hinzufügen. Sie können nicht mehr Funktionen als Leitungstasten zu Ihrem Telefon hinzufügen.
Tabelle 1: Cisco IP-Telefon 7800-Serie und unterstützte Leitungstasten
Telefon

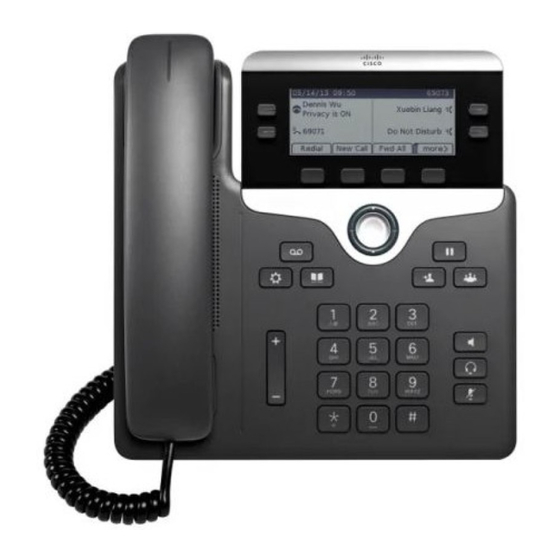

Cisco IP-Telefon 7811
Cisco IP-Telefon 7821
Cisco IP-Telefon 7841
Cisco IP-Telefon 7861
Ein Cisco IP-Telefon muss wie jedes andere Netzwerkgerät konfiguriert und verwaltet werden. Die Telefone
codieren die folgenden Codecs:
Übersicht der Hardware für das Cisco IP-Telefon, auf Seite 1
Hardwareversionen, auf Seite 3
Cisco IP-Telefon 7811, auf Seite 3
Cisco IP-Telefon 7821, auf Seite 4
Cisco IP-Telefon 7841, auf Seite 5
Cisco IP-Telefon 7861, auf Seite 6
Tasten und Hardware, auf Seite 7
Begriffsunterschiede, auf Seite 10
Unterstützte Leitungstasten
0
2
4
16
Cisco IP-Telefon-Hardware
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Cisco 7811
Inhaltszusammenfassung für Cisco 7811
- Seite 1 Tabelle 1: Cisco IP-Telefon 7800-Serie und unterstützte Leitungstasten Telefon Unterstützte Leitungstasten Cisco IP-Telefon 7811 Cisco IP-Telefon 7821 Cisco IP-Telefon 7841 Cisco IP-Telefon 7861 Ein Cisco IP-Telefon muss wie jedes andere Netzwerkgerät konfiguriert und verwaltet werden. Die Telefone codieren die folgenden Codecs: Cisco IP-Telefon-Hardware...
- Seite 2 Vorsicht Die Verwendung eines Mobiltelefons, Handys, GSM-Telefons oder Funksprechgeräts in unmittelbarer Nähe eines Cisco IP-Telefon kann Störungen verursachen. Weitere Informationen hierzu finden Sie in der Herstellerdokumentation zu dem Produkt, das die Störung verursacht. Wie andere Netzwerkgeräte müssen Cisco IP-Telefone für den Zugriff auf Cisco Unified Communications Manager und das restliche IP-Netzwerk konfiguriert werden.
-
Seite 3: Cisco Ip-Telefon 7811
Verbinden Sie Ihr Telefon über ein Ethernet-Kabel mit dem LAN und aktivieren Sie die volle Funktionalität des Telefons. Wenn der Ethernet-Port mit PoE (Power over Ethernet) ausgestattet ist, können Sie das Cisco IP-Telefon über den LAN-Port betreiben. Das LAN-Ethernet-Kabel darf nur innerhalb des Gebäudes verlegt werden. -
Seite 4: Cisco Ip-Telefon 7821
Cisco IP-Telefon 7821 Telefonanschlüsse Schließen Sie Ihr Cisco IP-Telefon über ein Ethernet-Kabel an das LAN an, um alle Funktionen des Cisco IP-Telefons nutzen zu können. Wenn der Ethernet-Port mit PoE (Power over Ethernet) ausgestattet ist, können Sie das Cisco IP-Telefon über den LAN-Port betreiben. Das LAN-Ethernet-Kabel darf nur innerhalb des Gebäudes verlegt werden. -
Seite 5: Cisco Ip-Telefon 7841
Cisco IP-Telefon 7841 Telefonanschlüsse Schließen Sie Ihr Cisco IP-Telefon über ein Ethernet-Kabel an das LAN an, um alle Funktionen des Cisco IP-Telefons nutzen zu können. Wenn der Ethernet-Port mit PoE (Power over Ethernet) ausgestattet ist, können Sie das Cisco IP-Telefon über den LAN-Port betreiben. Das LAN-Ethernet-Kabel darf nur innerhalb des Gebäudes verlegt werden. -
Seite 6: Cisco Ip-Telefon 7861
Cisco IP-Telefon 7861 Telefonanschlüsse Schließen Sie Ihr Cisco IP-Telefon über ein Ethernet-Kabel an das LAN an, um alle Funktionen des Cisco IP-Telefons nutzen zu können. Wenn der Ethernet-Port mit PoE (Power over Ethernet) ausgestattet ist, können Sie das Cisco IP-Telefon über den LAN-Port betreiben. Das LAN-Ethernet-Kabel darf nur innerhalb des Gebäudes verlegt werden. -
Seite 7: Tasten Und Hardware
Tasten und Hardware Die Cisco IP-Telefon 7800-Serie hat verschiedene Hardwaretypen: • Cisco IP-Telefon 7811: Keine Tasten auf beiden Seiten des Bildschirms • Cisco IP-Telefon 7821: Zwei Tasten auf der linken Seite des Bildschirms • Cisco IP-Telefon 7841: Zwei Tasten auf beiden Seiten des Bildschirms •... - Seite 8 Cisco IP-Telefon-Hardware Tasten und Hardware Abbildung 1: Tasten und Funktionen der Cisco IP-Telefon 7800-Serie In der folgenden Tabelle werden die Tasten und Hardware der Cisco IP-Telefon 7800-Serie beschrieben. Tabelle 3: Tasten und Funktionen der Cisco IP-Telefon 7800-Serie Hörer mit Leuchtanzeige Zeigt einen eingehenden Anruf (rot blinkend) oder eine neue Voicemail (rot leuchtend) an.
-
Seite 9: Softkey-, Leitungs- Und Funktionstasten
Schaltet das Headset ein. Wenn das Headset aktiviert ist, leuchtet die Taste. Um den Headset-Modus zu verlassen, nehmen Sie den Hörer ab oder wählen Sie Lautsprecher aus. Das Cisco IP-Telefon 7811 hat keine Headset-Taste. Kontakte, Anwendungen und Greift auf persönliche Verzeichnisse und Kontakte Nachrichten Firmenverzeichnisse zu. -
Seite 10: Begriffsunterschiede
Softkeys oder zugeordneten Tasten auf einige Funktionen zugreifen. Begriffsunterschiede Die folgende Tabelle enthält einige der Begriffsunterschiede im Benutzerhandbuch der Cisco IP Phone 7800-Serie, im Administratorhandbuch der Cisco IP Phone 7800-Serie für Cisco Unified Communications Manager und in der Dokumentation zu Cisco Unified Communications Manager.
