3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.2 Gen 1 B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+

3.3 Jumper Einstellungen

Der EX-1185HMVS-2 wird mit der Einstellung USB-Bus-Power ausgeliefert. Sie haben aber die
Möglichkeit den EX-1185HMVS-2 auf der Datenleitung zum PC sprich die USB B-Buchse strom-
los zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten

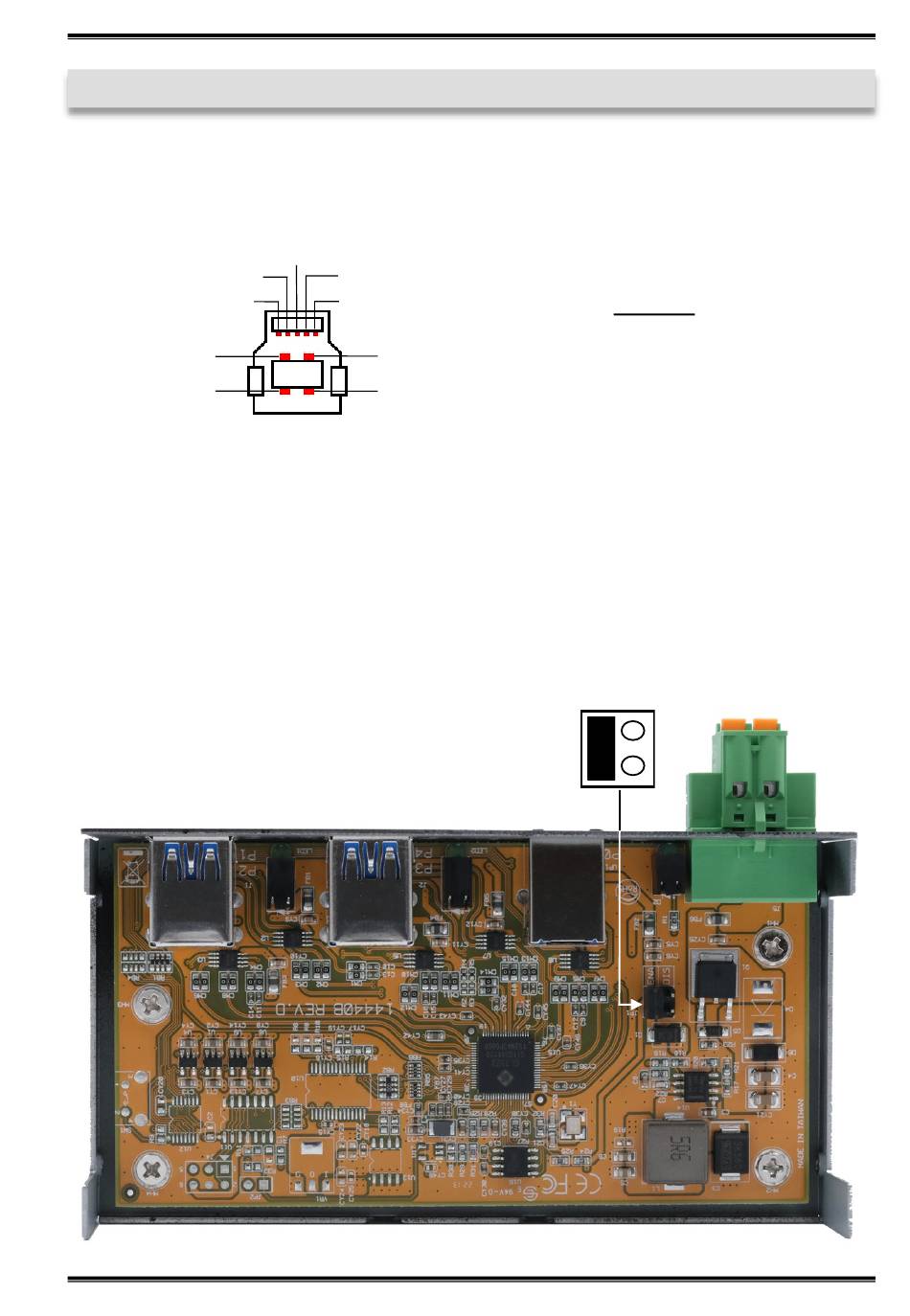

öffnen. Nun müssen Sie den Jumper JP1 von ENA (Enable) auf DIS (Disable) setzen. Siehe
nachfolgende Abbildung.
© Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
ENA DIS
JP1
