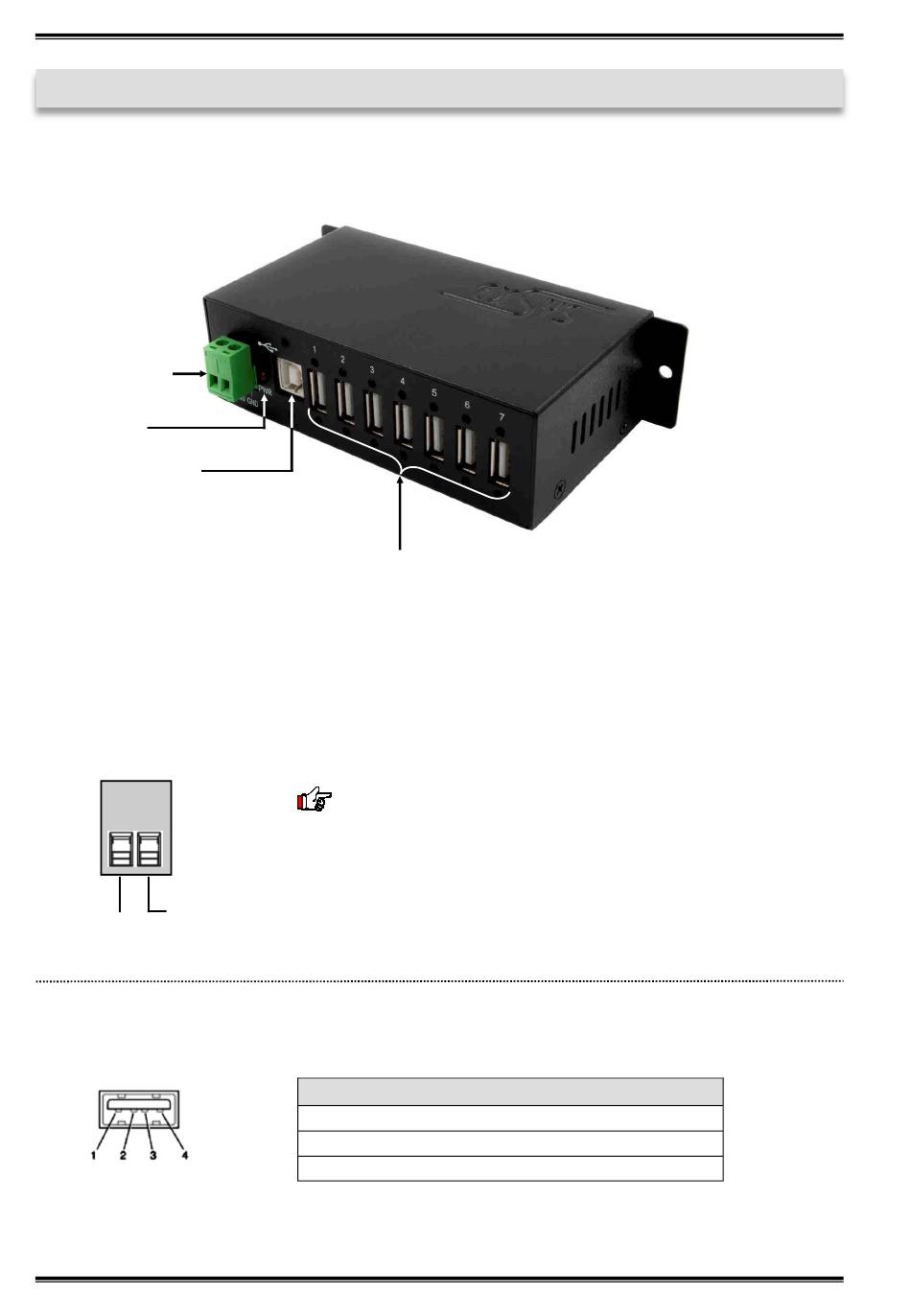

3. Aufbau, Anschlüsse & Jumper Einstellungen
3.1 Aufbau
7-24V T-Block
für optionales
externes Netzteil
Betriebs LED
1x USB 2.0
Upstream B-Buchse
3.2 Anschlüsse
+7V - 24V T-Block:
GND (Ground)
+7V - 24V
USB 2.0 A-Buchse:
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
7x USB 2.0
Downstream A-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
USB 2.0 A-Buchse
Pin
Signal
1
VCC
2
DATA-
4
EX-1177HMVS
Pin
Signal
3
DATA+
4
GND
