2 Systemüberblick

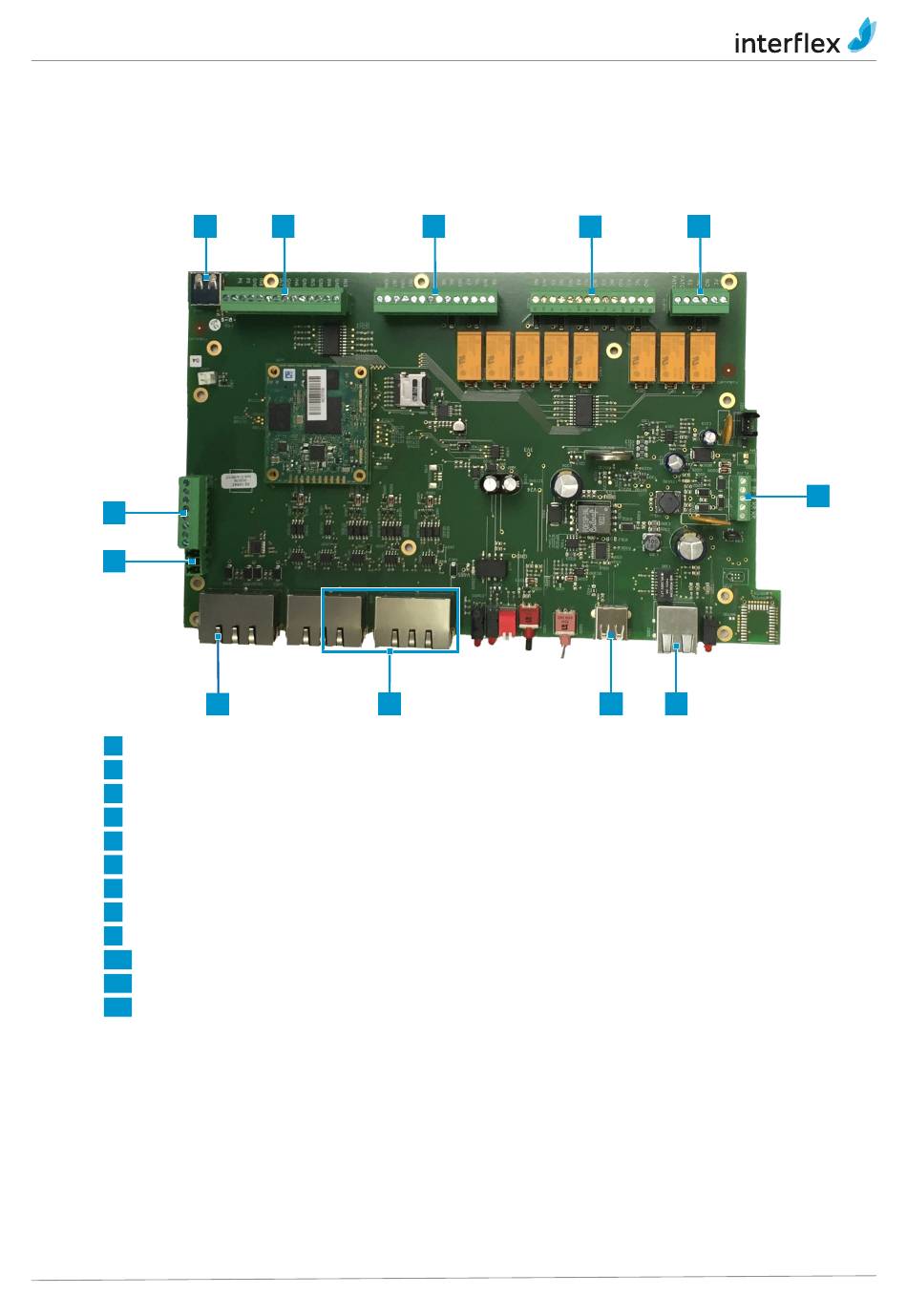

2.2 Überblick Controller IF-4070
Anschlüsse an der Leiterplatte
1
12
11
1
USB-Anschluss (für zukünftigen Einsatz)
2
Schraubklemme 14-pol. für potentialfreie Eingänge
3
Schraubklemme 14-pol. für potentialfreie Eingänge und Relaiskontakte
4
Schraubklemme 14-pol. für Relaiskontakte
5
Schraubklemme 6-pol. für Relaiskontakte
6
Schraubklemme zum Anschluss der Spannungsversorgung
7
RJ45-Buchse zum Anschluss an das Ethernet-Netzwerk (Host-System)
8
USB-Anschluss (für zukünftigen Einsatz oder ServiceApp)
9
3 x RJ45-Buchsen mit RS485-Schnittstellen zum Anschluss von Buskabel 1, 2, 3
10
RJ45-Buchse mit RS232-Schnittstelle zum Anschluss eines Service-Geräts
11
Schraubklemme 3-pol. für RS232-Servicekabel 75-4070-0001 (Funktion wie Buchse 10)
12
Schraubklemme 7-pol. für RS485-Buskabel (Funktion wie Buchsen 9)
© 2022 Interflex Datensysteme GmbH | IF-4076-4/8 Zutrittsmanager | 06.22
2
10
3
9
4
5
8
7
6
9
