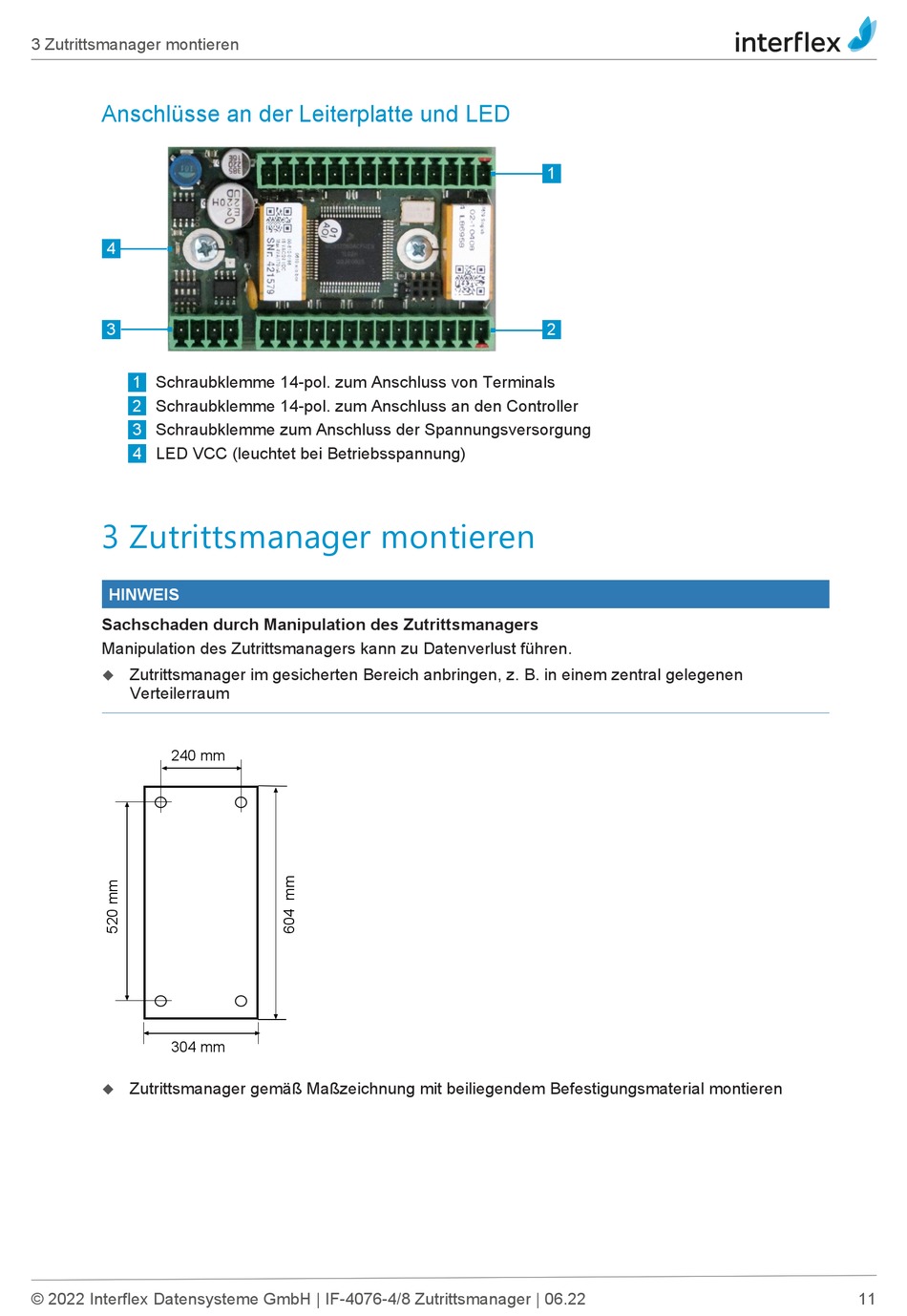

3 Zutrittsmanager montieren
Anschlüsse an der Leiterplatte und LED
4
3
1
Schraubklemme 14-pol. zum Anschluss von Terminals
2
Schraubklemme 14-pol. zum Anschluss an den Controller
3
Schraubklemme zum Anschluss der Spannungsversorgung
4
LED VCC (leuchtet bei Betriebsspannung)
3 Zutrittsmanager montieren
HINWEIS
Sachschaden durch Manipulation des Zutrittsmanagers
Manipulation des Zutrittsmanagers kann zu Datenverlust führen.
Zutrittsmanager im gesicherten Bereich anbringen, z. B. in einem zentral gelegenen
u
Verteilerraum
240 mm
304 mm
Zutrittsmanager gemäß Maßzeichnung mit beiliegendem Befestigungsmaterial montieren
u
© 2022 Interflex Datensysteme GmbH | IF-4076-4/8 Zutrittsmanager | 06.22
1
2
11
