4 Zutrittsmanager anschließen

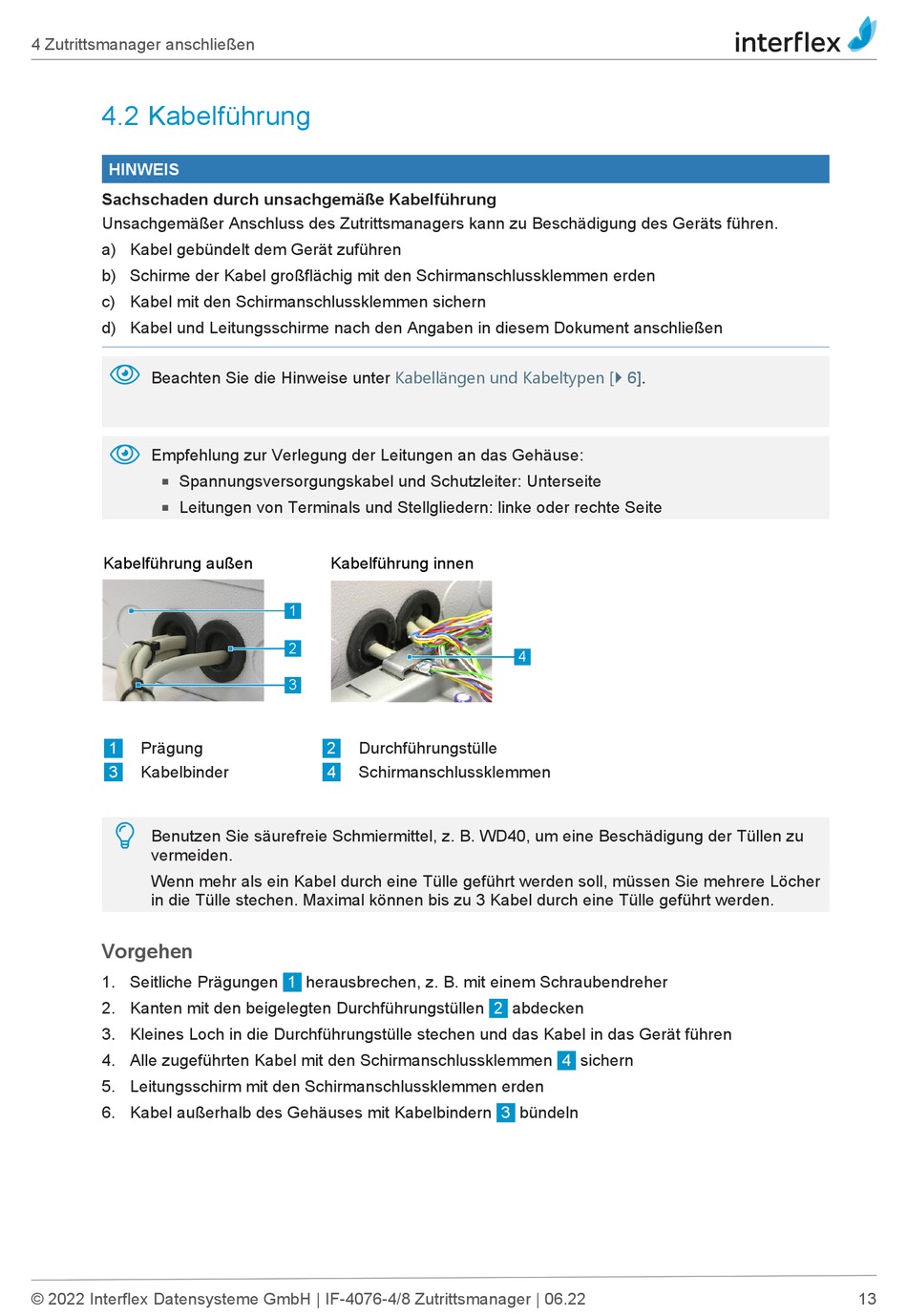

4.2 Kabelführung
HINWEIS
Sachschaden durch unsachgemäße Kabelführung
Unsachgemäßer Anschluss des Zutrittsmanagers kann zu Beschädigung des Geräts führen.
a) Kabel gebündelt dem Gerät zuführen
b) Schirme der Kabel großflächig mit den Schirmanschlussklemmen erden
c) Kabel mit den Schirmanschlussklemmen sichern
d) Kabel und Leitungsschirme nach den Angaben in diesem Dokument anschließen
Beachten Sie die Hinweise unter
Empfehlung zur Verlegung der Leitungen an das Gehäuse:
Spannungsversorgungskabel und Schutzleiter: Unterseite
n
Leitungen von Terminals und Stellgliedern: linke oder rechte Seite
n
Kabelführung außen
1
Prägung
3
Kabelbinder
Benutzen Sie säurefreie Schmiermittel, z. B. WD40, um eine Beschädigung der Tüllen zu
vermeiden.
Wenn mehr als ein Kabel durch eine Tülle geführt werden soll, müssen Sie mehrere Löcher
in die Tülle stechen. Maximal können bis zu 3 Kabel durch eine Tülle geführt werden.
Vorgehen
1. Seitliche Prägungen
2. Kanten mit den beigelegten Durchführungstüllen
3. Kleines Loch in die Durchführungstülle stechen und das Kabel in das Gerät führen
4. Alle zugeführten Kabel mit den Schirmanschlussklemmen
5. Leitungsschirm mit den Schirmanschlussklemmen erden
6. Kabel außerhalb des Gehäuses mit Kabelbindern
© 2022 Interflex Datensysteme GmbH | IF-4076-4/8 Zutrittsmanager | 06.22
Kabellängen und Kabeltypen
Kabelführung innen
1
2
3
2
Durchführungstülle
4
Schirmanschlussklemmen
1
herausbrechen, z. B. mit einem Schraubendreher
[} 6].
4
2
abdecken
4
sichern
3
bündeln
13
