2 Systemüberblick
2 Systemüberblick

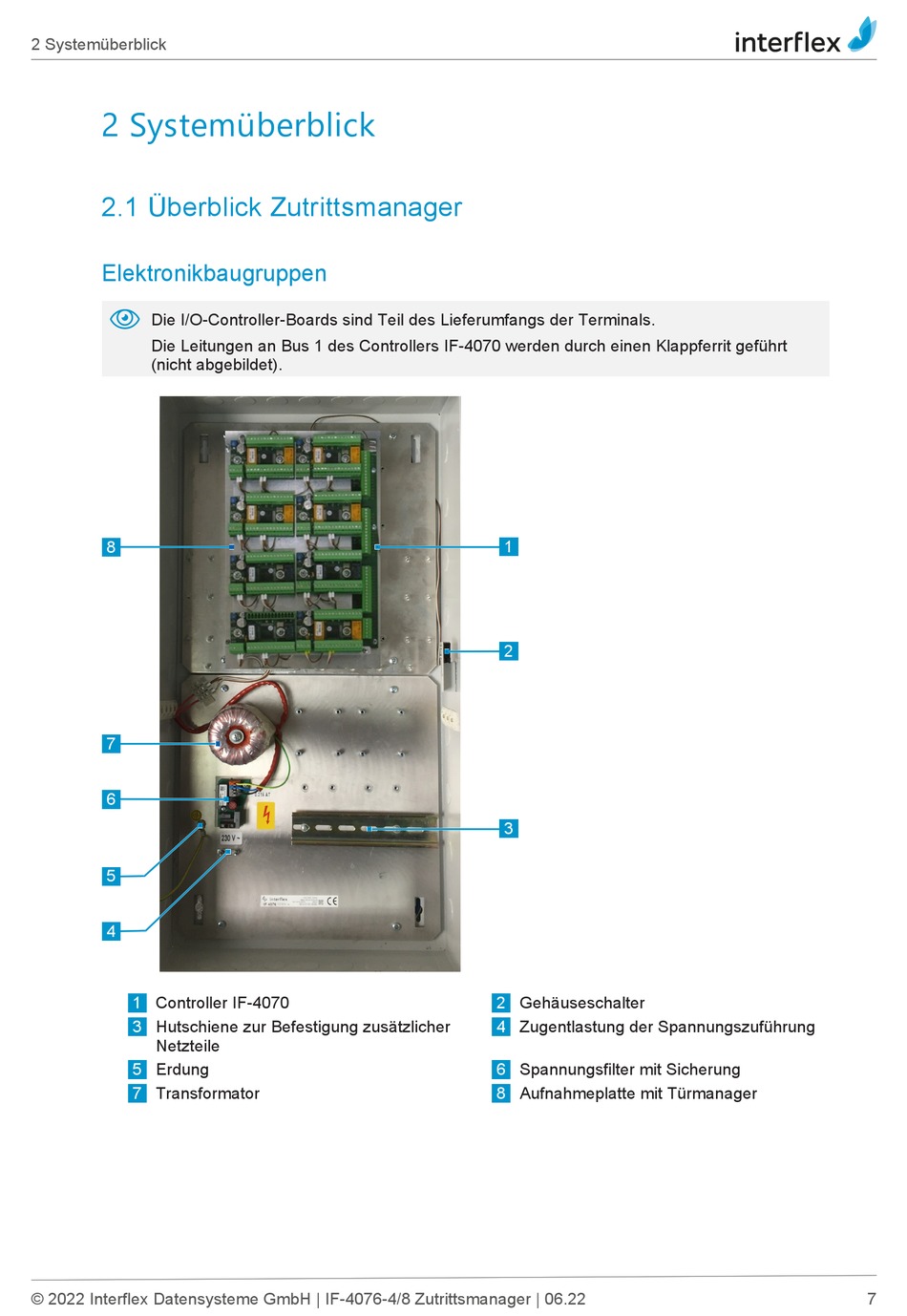

2.1 Überblick Zutrittsmanager
Elektronikbaugruppen
Die I/O-Controller-Boards sind Teil des Lieferumfangs der Terminals.
Die Leitungen an Bus 1 des Controllers IF-4070 werden durch einen Klappferrit geführt
(nicht abgebildet).
8
7
6
5
4
1
Controller IF-4070
3
Hutschiene zur Befestigung zusätzlicher
Netzteile
5
Erdung
7
Transformator
© 2022 Interflex Datensysteme GmbH | IF-4076-4/8 Zutrittsmanager | 06.22
1
2
3
2
Gehäuseschalter
4
Zugentlastung der Spannungszuführung
6
Spannungsfilter mit Sicherung
8
Aufnahmeplatte mit Türmanager
7
