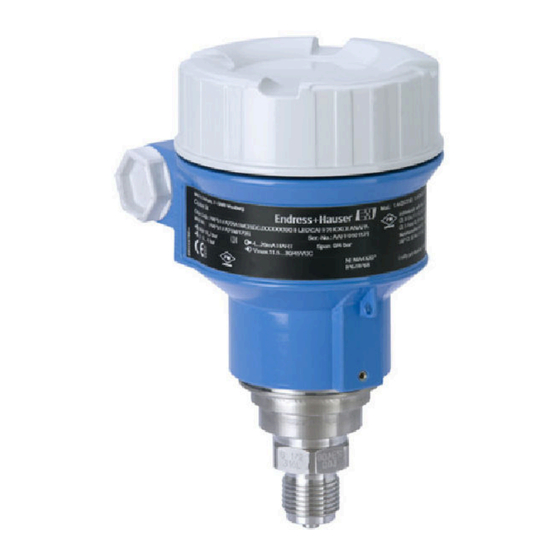

Endress+Hauser Cerabar M PMC51 Kurzanleitung
Prozessdruckmessung io-link drucktransmitter
Vorschau ausblenden
Andere Handbücher für Cerabar M PMC51:
- Betriebsanleitung (220 Seiten) ,
- Kurzanleitung (52 Seiten) ,
- Handbuch zur funktionalen sicherheit (32 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
KA01522P/00/DE/02.22-00
71581277
2022-07-27
Products
Kurzanleitung
Cerabar M PMC51, PMP51,
PMP55
Prozessdruckmessung
IO-Link
Drucktransmitter
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen.
Für alle Geräteausführungen verfügbar über
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Cerabar M PMC51
Inhaltszusammenfassung für Endress+Hauser Cerabar M PMC51
- Seite 1 Products Solutions Services KA01522P/00/DE/02.22-00 71581277 2022-07-27 Kurzanleitung Cerabar M PMC51, PMP51, PMP55 Prozessdruckmessung IO-Link Drucktransmitter Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen. Für alle Geräteausführungen verfügbar über •...
-
Seite 2: Zugehörige Dokumente
Zugehörige Dokumente Cerabar M PMC51, PMP51, PMP55 IO-Link Zugehörige Dokumente Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Hinweise zum Dokument Dokumentfunktion Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstin- betriebnahme. -
Seite 3: Verwendete Symbole
Cerabar M PMC51, PMP51, PMP55 IO-Link Hinweise zum Dokument Verwendete Symbole 2.2.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie-... -
Seite 4: Symbole In Grafiken
Grundlegende Sicherheitshinweise Cerabar M PMC51, PMP51, PMP55 IO-Link Symbol Bedeutung Tipp Kennzeichnet zusätzliche Informationen. Sichtkontrolle 2.2.5 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ... Positionsnummern Handlungsschritte 1. 2. 3. … A, B, C, ... Ansichten A-A, B-B, C-C, ... -
Seite 5: Bestimmungsgemäße Verwendung
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:... -
Seite 6: Produktsicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Warenannahme und Produktidentifizierung Warenannahme... -
Seite 7: Produkt Zur Messstelle Transportieren
Cerabar M PMC51, PMP51, PMP55 IO-Link Montage Lagerungstemperaturbereich Siehe Dokument "Technische Information": www.endress.com → Download 4.2.2 Produkt zur Messstelle transportieren WARNUNG Falscher Transport! Gehäuse und Membran können beschädigt werden und es besteht Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren. -
Seite 8: Einbauhinweise Für Geräte Ohne Druckmittler - Pmp51, Pmc51
Montage Cerabar M PMC51, PMP51, PMP55 IO-Link WARNUNG Starke Beanspruchung durch Druck und Temperatur! Verletzungsgefahr durch berstende Teile! Bei starker Beanspruchung durch Druck und Tem- peratur kann sich das Gewinde lockern. ‣ Die Dichtigkeit des Gewindes muss regelmäßig geprüft und das Gewinde ggf. mit dem maximalen Anzugsdrehmoment von 7 Nm (5,16 lbf ft) nachgezogen werden. - Seite 9 Cerabar M PMC51, PMP51, PMP55 IO-Link Montage A0028472 5.2.1 Druckmessung in Gasen Cerabar M mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit eventuelles Kondensat in den Prozess ablaufen kann. 5.2.2 Druckmessung in Dämpfen • Cerabar M mit Wassersackrohr unterhalb des Entnahmestutzens montieren.
-
Seite 10: Einbauhinweise Für Geräte Mit Druckmittlern - Pmp55
Montage Cerabar M PMC51, PMP51, PMP55 IO-Link Einbauhinweise für Geräte mit Druckmittlern – PMP55 • Cerabar M mit Druckmittlern werden je nach Druckmittlervariante eingeschraubt, ange- flanscht oder angeklemmt. • Beachten Sie, dass es durch den hydrostatischen Druck der Flüssigkeitssäulen in den Kapil- laren zu einer Nullpunktverschiebung kommen kann. -
Seite 11: Elektrischer Anschluss
Cerabar M PMC51, PMP51, PMP55 IO-Link Elektrischer Anschluss Elektrischer Anschluss Gerät anschließen WARNUNG Versorgungsspannung möglicherweise angeschlossen! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Stellen Sie sicher, dass keine unkontrollierten Prozesse an der Anlage ausgelöst werden. ‣ Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen. -
Seite 12: Stromaufnahme
Elektrischer Anschluss Cerabar M PMC51, PMP51, PMP55 IO-Link 6.2.2 Stromaufnahme IO-Link <60 mA Klemmen • Versorgungsspannung: 0,5 … 2,5 mm (20 … 14 AWG) • Externe Erdungsklemme: 0,5 … 4 mm (20 … 12 AWG) Kabelspezifikation 6.4.1 IO-Link Endress+Hauser empfiehlt, verdrilltes Vieraderkabel zu verwenden. -
Seite 13: Bedienung Mit Bedienmenü
Cerabar M PMC51, PMP51, PMP55 IO-Link Bedienung FieldPort SFP20 Siehe Betriebsanleitung. Bedienung Bedienmöglichkeiten 7.1.1 Bedienung ohne Bedienmenü Bedienmöglichkeiten Erklärung Abbildung Beschreibung Vor-Ort-Bedienung ohne Die Bedienung erfolgt über die → 15 Gerätedisplay Bedientasten auf dem Elektronikein- Display Zero satz. Span A0045577 7.1.2... -
Seite 14: Bedienung Ohne Bedienmenü
• Bei Suchbereich "Geräte Treiber" auswählen • Bei Typ "IO Device Description (IODD)" auswählen IO-Link (IODD) auswählen IODD für Cerabar M PMC51, PMP51, PMP55 • Bei Produktwurzel das gewünschte Gerät auswählen und den weiteren Anweisungen fol- gen. https://ioddfinder.io-link.com/ Suche nach •... -
Seite 15: Funktion Der Bedienelemente
Cerabar M PMC51, PMP51, PMP55 IO-Link Bedienung IO-Link Display Zero Span A0045576 Bedientasten für Messanfang (Zero) und Messende (Span) Grüne LED zur Anzeige einer erfolgreichen Bedienung Steckplatz für optionale Vor-Ort-Anzeige Steckplatz für M12 Stecker Funktion der Bedienelemente Taste(n) Bedeutung Zero mindestens 3 Sekunden Messanfang übernehmen... - Seite 16 Bedienung Cerabar M PMC51, PMP51, PMP55 IO-Link Bedienung mit Bedienmenü Bedienung mit Gerätedisplay (optional) Als Anzeige und Bedienung dient eine 4-zeilige Flüssigkristall-Anzeige (LCD). Die Vor-Ort- Anzeige zeigt Messwerte, Dialogtexte sowie Stör- und Hinweismeldungen an. Das Display kann zur einfachen Bedienung entnommen werden (siehe Abbildung Schritte 1 - 3). Es ist über ein 90 mm (3,54 in) langes Kabel mit dem Gerät verbunden.
- Seite 17 Cerabar M PMC51, PMP51, PMP55 IO-Link Bedienung – A0030013 Hauptzeile Wert Symbol Einheit Bargraph Infozeile Bedientasten Die folgende Tabelle stellt die möglichen Symbole der Vor-Ort-Anzeige dar. Es können vier Symbole gleichzeitig auftreten. Symbol Bedeutung Lock-Symbol Die Bedienung des Gerätes ist verriegelt. Gerät entriegeln, .
-
Seite 18: Bedientasten Auf Dem Anzeige- Und Bedienmodul
Bedienung Cerabar M PMC51, PMP51, PMP55 IO-Link 7.4.1 Bedientasten auf dem Anzeige- und Bedienmodul Taste(n) Bedeutung • Navigation in der Auswahlliste nach unten • Editieren der Zahlenwerte oder Zeichen innerhalb einer Funktion A0017879 • Navigation in der Auswahlliste nach oben •... -
Seite 19: Bedienbeispiel: Übernahme Des Anliegenden Drucks
Cerabar M PMC51, PMP51, PMP55 IO-Link Bedienung Menüpfad: Setup → Erweitert. Setup → Stromausgang → Messende Setzen Messende Setzen Bedienung Die Vor-Ort-Anzeige zeigt den zu ändernden Parameter an. Die Einheit 1 0 0 . 0 0 0 mbar "mbar" ist in einem anderen Parameter festgelegt und kann hier nicht geändert werden. -
Seite 20: Systemintegration
Systemintegration Cerabar M PMC51, PMP51, PMP55 IO-Link Systemintegration Siehe Betriebsanleitung. Inbetriebnahme Standardmäßig ist das Gerät für die Betriebsart Druck (Cerabar) oder Füllstand (Deltapilot) eingestellt. Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. - Seite 21 Cerabar M PMC51, PMP51, PMP55 IO-Link Inbetriebnahme WARNUNG Wechsel der Betriebsart wirkt sich auf die Spanne (URV) aus! Dieser Umstand kann einen Produktüberlauf zur Folge haben. ‣ Wird die Betriebsart gewechselt, muss die Einstellung der Spanne (URV) überprüft und ggf.
- Seite 22 Inbetriebnahme Cerabar M PMC51, PMP51, PMP55 IO-Link 9.1.2 Betriebsart Füllstand Über die Tasten auf dem Elektronikeinsatz sind folgende Funktionen möglich: • Lageabgleich (Nullpunkt-Korrektur) • Unteren und oberen Druckwert einstellen und dem unteren bzw. oberen Füllstandwert zuweisen • Geräte-Reset • Die "Zero" und "Span"-Tasten haben nur bei folgender Einstellung eine Funktion: "Füllstandwahl"...
-
Seite 23: Sprache, Betriebsart Und Druckeinheit Wählen
Cerabar M PMC51, PMP51, PMP55 IO-Link Inbetriebnahme Oberen Druckwert einstellen Sicherstellen, dass gewünschter oberer Druckwert ("Druckwert Voll") am Gerät anliegt. Dabei Nenndruckgrenzen der Messzelle beachten. Die Taste Span für mindestens 3 s gedrückt halten. LED auf dem Elektronikeinsatz leuchtet kurz auf. - Seite 24 Inbetriebnahme Cerabar M PMC51, PMP51, PMP55 IO-Link Beschreibung Betriebsart auswählen. Entsprechend der gewählten Betriebsart setzt sich das Bedienmenü zusammen. WARNUNG Wechsel der Betriebsart wirkt sich auf die Spanne (URV) Dieser Umstand kann einen Produktüberlauf zur Folge haben. ‣ Wird die Betriebsart gewechselt, muss im Bedienmenü...
- Seite 25 Cerabar M PMC51, PMP51, PMP55 IO-Link Inbetriebnahme 9.2.2 Lagekorrektur Druck n. Lagekorr. (172) Navigation Setup → Druck n. Lagekorr. Schreibrecht Bediener/Instandhalter/Experte Beschreibung Anzeige des gemessenen Druckes nach Sensortrimm und Lageabgleich. Hinweis Falls dieser Wert ungleich "0" ist, kann er durch die Lagekor- rektur auf "0"...
-
Seite 26: Werkseinstellung
Inbetriebnahme Cerabar M PMC51, PMP51, PMP55 IO-Link Beschreibung Lageabgleich – die Druckdifferenz zwischen Null (Sollwert) und gemessenem Druck muss nicht bekannt sein. Beispiel • Messwert = 2,2 mbar (0,033 psi) • Über den Parameter "Lagekorrektur" mit der Option "Über- nehmen" korrigieren Sie den Messwert. D.h. Sie weisen dem anliegenden Druck den Wert 0,0 zu. - Seite 27 Cerabar M PMC51, PMP51, PMP55 IO-Link Inbetriebnahme Beschreibung Über den Parameter "Betriebsart" die Betriebsart "Druck" wählen. Menüpfad: Setup → Betriebsart [mA] WARNUNG Wechsel der Betriebsart wirkt sich auf die Spanne (URV) aus Dieser Umstand kann einen Produktüberlauf zur Folge haben.
-
Seite 28: Abgleich Mit Referenzdruck (Nassabgleich)
Inbetriebnahme Cerabar M PMC51, PMP51, PMP55 IO-Link 9.3.2 Abgleich mit Referenzdruck (Nassabgleich) Beispiel: In diesem Beispiel wird ein Gerät mit einem 400 mbar (6 psi)-Messzellenmodul auf den Mess- bereich 0 … +300 mbar (0 … 4,5 psi) eingestellt, d.h. dem 4 mA-Wert bzw. dem 20 mA-Wert werden 0 mbar bzw. - Seite 29 Cerabar M PMC51, PMP51, PMP55 IO-Link Inbetriebnahme Beschreibung Anliegenden Wert durch die Auswahl "Ueberneh- men" bestätigen. Der anliegende Druckwert wird dem oberen Stromwert (20 mA) zugewiesen. Ergebnis: Der Messbereich ist für 0 … +300 mbar (0 … 4,5 psi) eingestellt.
- Seite 32 *71581277* 71581277 www.addresses.endress.com...
