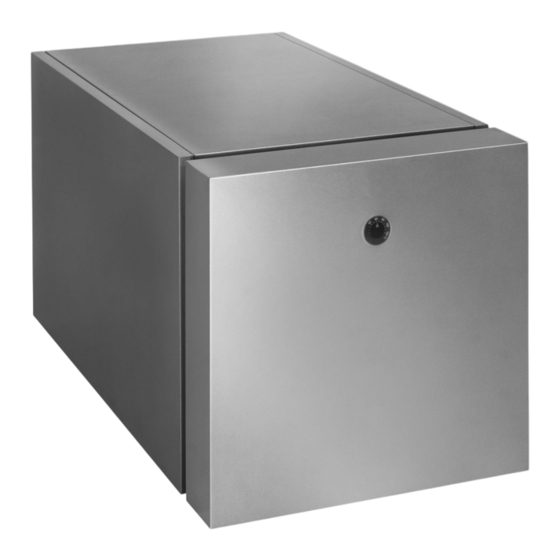

Viessmann Vitocell 300-H EHA Serviceanleitung Für Die Fachkraft
Innenbeheizter speicher-wassererwärmer 160 bis 500 l
Vorschau ausblenden
Andere Handbücher für Vitocell 300-H EHA:
- Montageanleitung (20 Seiten) ,
- Planungsanleitung (52 Seiten) ,
- Serviceanleitung für die fachkraft (16 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 300-H EHA
Inhaltszusammenfassung für Viessmann Vitocell 300-H EHA
- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 300-H Typ EHA Innenbeheizter Speicher-Wassererwärmer 160 bis 500 l Gültigkeitshinweise siehe letzte Seite VITOCELL 300-H Bitte aufbewahren! 5604 201 11/2013...
- Seite 2 Funktion gefährdet den siche- ser-Ansammlungen oder äußere Einflüsse. Ausrei- ren Betrieb der Anlage. chende Versorgung mit Verbrennungsluft gewährleis- Defekte Bauteile müssen durch Viessmann Ori- ten. ginalteile ersetzt werden. Anlagenbetreiber einweisen, dass nachträgliche Ände- rungen an den baulichen Gegebenheiten nicht zuläs- sig sind (z.B.
-
Seite 3: Sicherheitshinweise
Anlage geprüft wurden, können die Funktion beeinträchtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderun- gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän- ken. Bei Austausch ausschließlich Viessmann Origi- nalteile oder von Viessmann freigegebene Ersatzteile verwenden. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Bestimmungsgemäße Ver- ........................wendung Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Einzelteillisten Bestellung von Einzelteilen ..............10 160 und 200 l ..................10 350 l ....................... 11 500 l ....................... 11 Protokolle ........................13 Produktkennwerte ........................ -
Seite 5: Bestimmungsgemäße Ver
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- nen Systemen gemäß EN 12828 / DIN 1988 bzw. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- nungsanleitungen installiert und betrieben werden. Speicher-Wassererwärmer sind ausschließlich für die Bevorratung und Erwärmung von Wasser in Trinkwas- serqualität, Heizwasser-Pufferspeicher ausschließlich für Füllwasser in Trinkwasserqualität vorgesehen. -
Seite 6: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................• • 2. Inspektion und Wartung...................... • • 3. Anlage außer Betrieb nehmen • •... - Seite 7 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 3. Bei 350 und 500 l: Tauchhülse auf Dichtheit prüfen, falls erforderlich, Hinweis nachziehen. Ein Nachziehen der Speicherverschlusskappe ist nicht erforderlich. 4. Sicherheitsventile nach den Angaben des Herstel- lers auf Funktion prüfen. 2.
- Seite 8 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen (Fortsetzung) B CE Abb.1 1. Speicher-Wassererwärmer trinkwasserseitig entlee- 6. Fest anhaftende Beläge, die nicht mit dem Hoch- ren. druckreiniger zu beseitigen sind, mit einem chemi- schen Reinigungsmittel entfernen. 2. Vorderblech , Wärmedämm-Matte , Wärme- dämmring und Thermometerfühler abbauen.
-
Seite 9: Speicher-Wassererwärmer Wieder In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder in Betrieb nehmen B CEFG Abb.2 1. Speicher-Wassererwärmer wieder an das Rohrnetz 4. Speicher-Wassererwärmer trinkwasserseitig füllen. anschließen. 5. Wärmedämmring , Thermometerfühler , Wär- 2. Neue Dichtungen an der Verschlusskappe medämm-Matte und Vorderblech anbauen. einlegen. 3. Verschlusskappe mit Edelstahlronde Dichtung anbauen und mit einem Anzugsdreh-... -
Seite 10: Einzelteillisten Bestellung Von Einzelteilen
Einzelteillisten Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen Fachhandel ■ Herstell-Nr. (siehe Typenschild) erhältlich. Positionsnummer des Einzelteils (aus dieser Einzel- ■ teilliste) 160 und 200 l 0001 Oberblech 0018 Zierstreifen 0002 Seitenblech mit Federlasche 0019 Klammer 0003 Abdeckkappe Vitocell 0020 Schriftzug Vitocell 0004 Satz Zentrierzapfen... -
Seite 11: 350 L
Einzelteillisten 350 l 0001 Oberblech 0018 Klammer 0002 Seitenblech 0019 Sensorbefestigung 0003 Abdeckkappe Vitocell 0020 Wärmedämmung Tauchhülse 0004 Satz Zentrierzapfen 0021 Schriftzug Vitocell 0005 Reduziermuffe 0022 Befestigungselemente Fassonschraube 0006 Stellfuß 0023 Schutzstopfen 0007 Tauchhülse 0024 Montageanleitung 0008 Dichtung 0025 Serviceanleitung 0009 Ronde 0026 Sprühdosenlack vitosilber 0010 Speicherverschlusskappe... - Seite 12 Einzelteillisten 500 l (Fortsetzung) 0021 Schriftzug Vitocell 0022 Befestigungselemente Fassonschraube 0023 Schutzstopfen 0024 Montageanleitung 0025 Serviceanleitung 0026 Sprühdosenlack vitosilber 0027 Lackstift vitosilber 0028 Typenschild 0004 0003 0028 0020 0001 0019 0019 0002 0007 0005 0023 0018 0022 0008 0002 0009 0011 0014 0016...
-
Seite 13: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 14: Produktkennwerte
Produktkennwerte Produktkennwerte Speicherinhalt Bereitschaftswärmeaufwand kWh/24 h 1,20 1,30 1,90 2,30 bei 45 K Temperaturdifferenz... -
Seite 15: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocell 300-H mit den folgenden Normen übereinstimmt: DIN 4753 DIN EN 12897 AD2000-Merkblätter Dieses Produkt wird mit -0036 gekennzeichnet gemäß den Bestimmungen der folgenden Richtlinien:... -
Seite 16: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7498977 7498978 7498979 7498980 7499066 7499067 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
